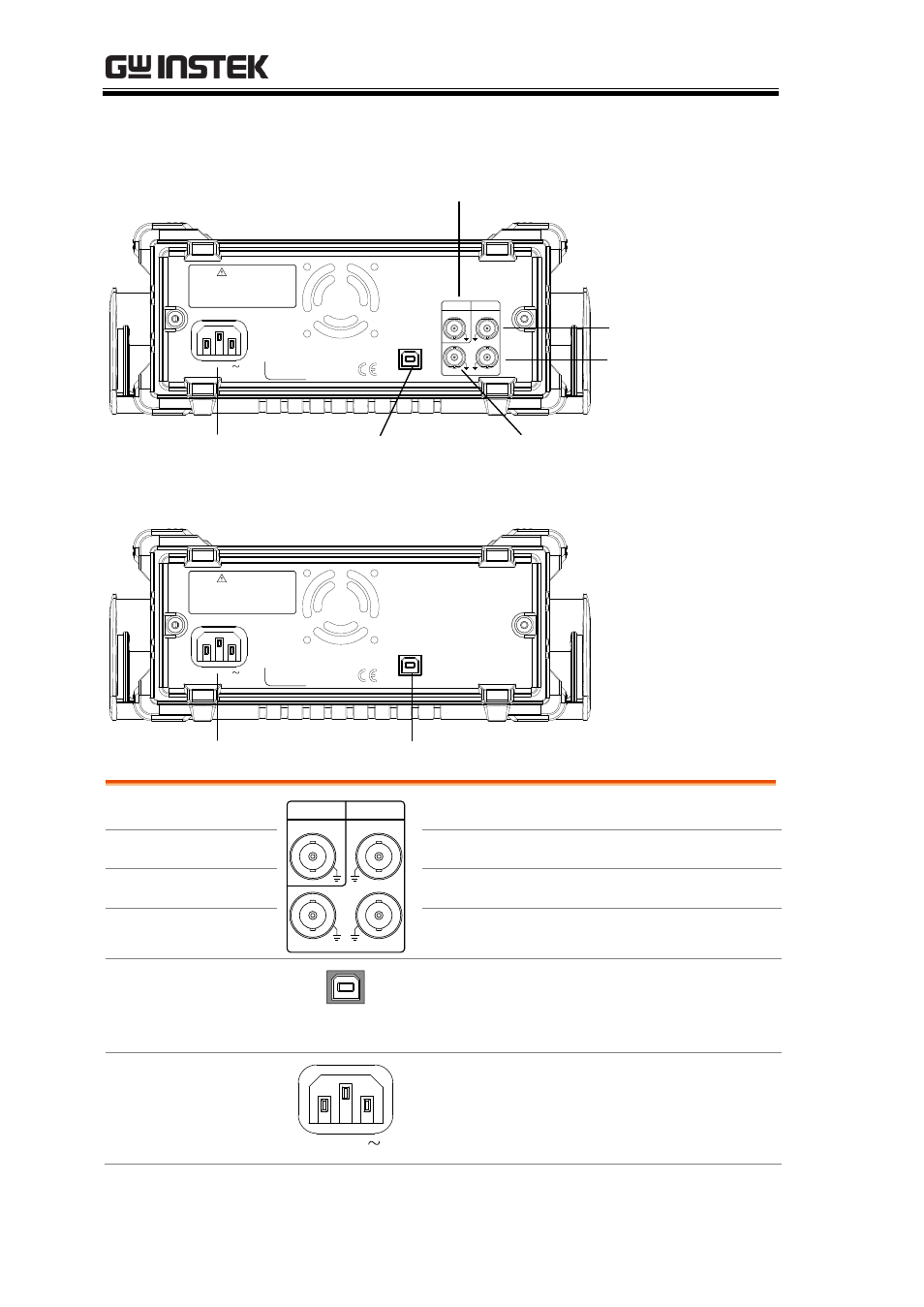

AFG-2105/2112/2125 Rear Panel
NO OPERATOR SERVICEABLE COMPONENTS INSIDE.
DO NOT REMOVE COVERS. REFER SERVICING TO
TO AVOID ELECTRIC SHOCK THE POWER CORD PROTECTIVE
GROUNDING CONDUCTOR MUST BE CONNECTED TO GROUND.
WARNING
QUALIFIED PERSONNEL.
SER.NO. LABEL
AC 100-240V
50-60Hz 25VA
OUTPUT
INPUT
MOD
Counter
Trigger
MOD
MOD input
Trigger input
MOD output
Type B USB port
Power socket
Counter input
AFG-2005/2012/2025 Rear Panel
NO OPERATOR SERVICEABLE COMPONENTS INSIDE.
DO NOT REMOVE COVERS. REFER SERVICING TO
TO AVOID ELECTRIC SHOCK THE POWER CORD PROTECTIVE
GROUNDING CONDUCTOR MUST BE CONNECTED TO GROUND.
WARNING
QUALIFIED PERSONNEL.
SER.NO. LABEL
AC 100-240V
50-60Hz 25VA
Type B USB port
Power socket
MOD output
OUTPUT
INPUT
MOD
Counter
Trigger
MOD
Modulation output port.
Counter input
Counter input port.
MOD input
Modulation input port.
Trigger input
Trigger input port.
Type B USB port
The type B USB port is used to
connect the function generator to a
PC for remote control.
Power Socket
Input
AC 100-240V
50-60Hz 25VA
Power input: 100~240V AC
50~60Hz.
