94
BedienungundFunktion
12.1.1. DIR.CMD -
Wirkrichtung (Direction) des Positioner-Sollwertes
Über diese Funktion stellen Sie die Wirkrichtung zwischen dem Eingangssignal (INPUT) und der Soll-Position
des Antriebs ein.
Werkseinstellung: DIP-Schalter auf OFF (steigend)
DIP-Schalter Stellung Funktion
1 ON Umkehr der Wirkrichtung des Sollwertes ( DIR.CMD)
(Sollwert 20 ... 4 mA entspricht Position 0 ... 100 %), fallend
OFF normale Wirkrichtung des Sollwertes
(Sollwert 4 ... 20 mA entspricht Position 0 ... 100 %), steigend
Tabelle 19: DIP-Schalter 1
Die Wirkrichtung ( DIR.CMD) kann nur über den DIP-Schalter 1 im Positioner geändert werden.
Soll-Position
Eingangssignal
(
INPUT)
steigend
fallend

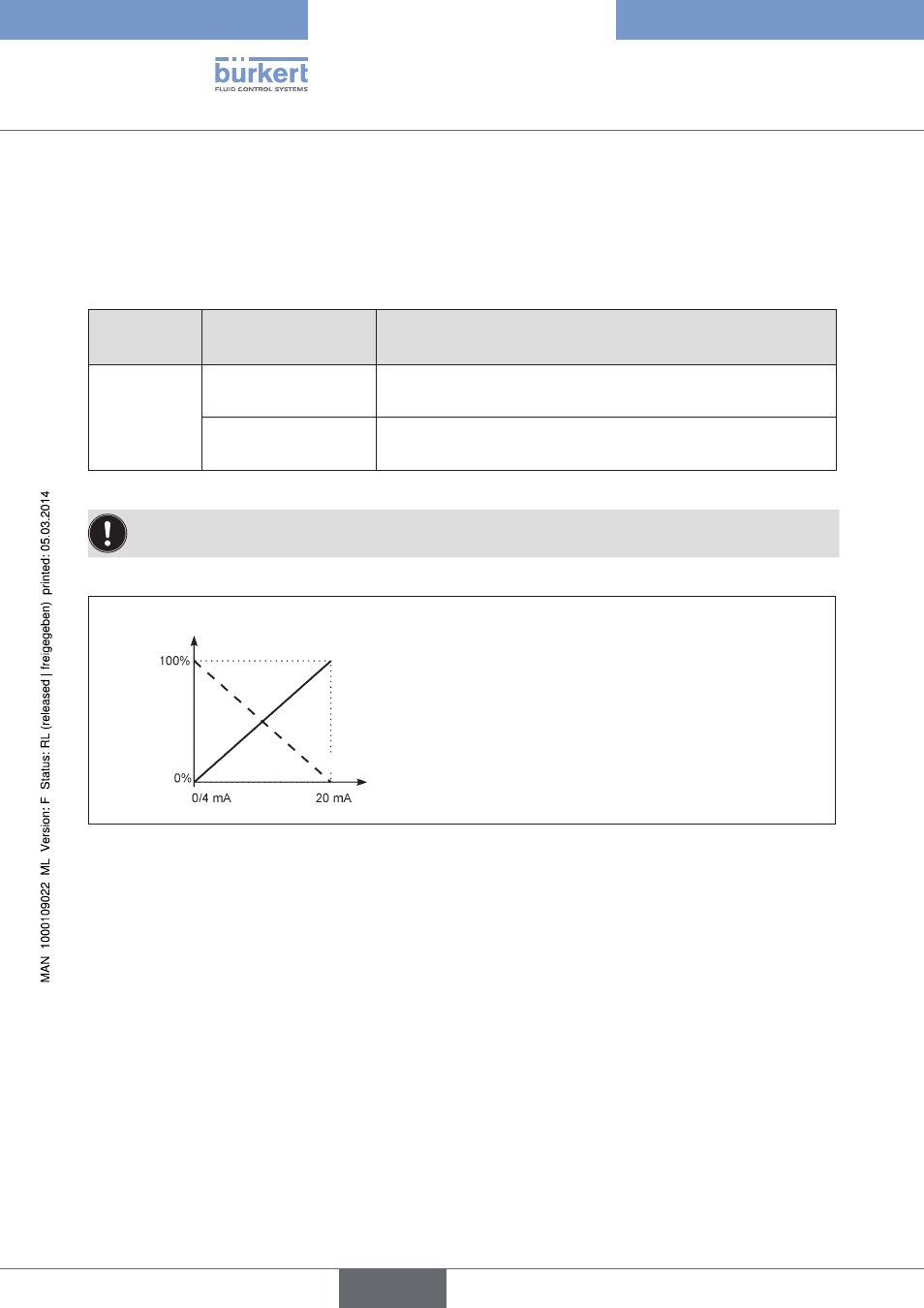

Bild 22: Diagramm DIR.CMD
Typ 8696
deutsch
