TechnischeDaten
6.5. Pneumatische Daten
Steuermedium neutrale Gase, Luft
Qualitätsklassen nach DIN ISO 8573-1
Staubgehalt Klasse 5 max. Teilchengröße 40 µm,
max. Teilchendichte 10 mg/m³
Wassergehalt Klasse 3 max. Drucktaupunkt
- 20 °C oder min. 10 °C unterhalb der niedrigsten Betriebstemperatur
Ölgehalt Klasse 5 max. 25 mg/m³
Temperaturbereich
Steuermedium
0 ... + 50 °C
Druckbereich 3 ... 7 bar
Luftleistung Steuerventil 7 l
N
/ min (für Belüftung und Entlüftung)
(Q
Nn
- Wert nach Definition bei Druckabfall von 7 auf 6 bar absolut)
Anschlüsse 23xx / 2103 (Element) Schlauchsteckverbinder ∅ 6mm / 1/4“
Muffenanschluss G 1/8
Variante Fremdgerät Muffenanschluss G 1/8
mit M5 Anschluss für Verbindung zum Fremdgerät
6.6. Typschild
Beispiel:
8696 24 V DC
single act Pilot 0,6
Pmax 7 bar
Tamb 0°C - +55°C
S/N 001000
00185118
D-74653
Ingelfingen
W14UN
CE
Identnummer
Betriebsspannung / Ansteuerung
Max. Betriebsdruck
Typ Steuerfunktion - Steuerventil
Bar-Code
Seriennummer- CE-Zeichen
Max. Umgebungstemperatur

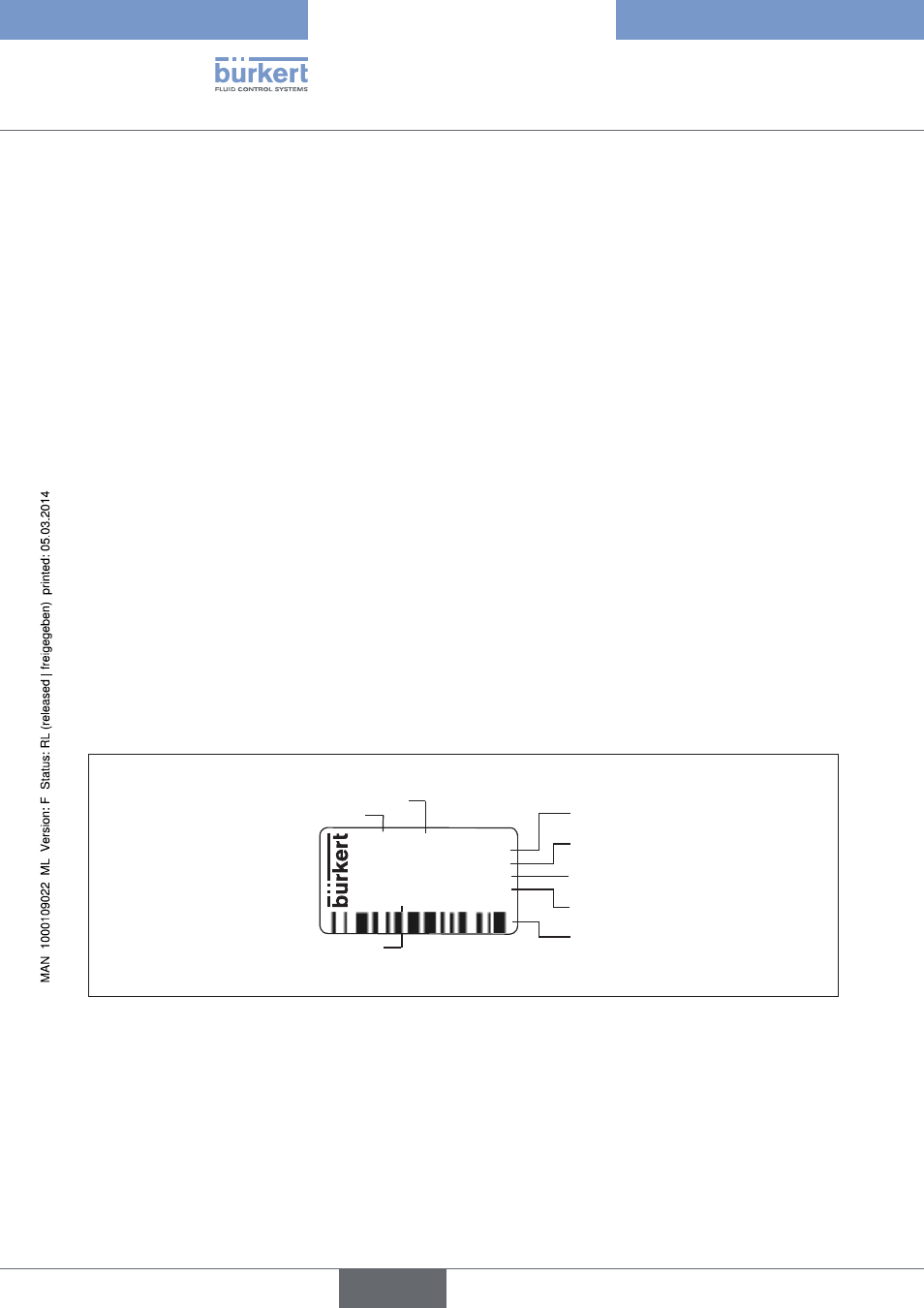

Bild 8: Typschild Beispiel
