Caractéristiquestechniques
6.5. Caractéristiques pneumatiques
Fluide de commande gaz neutres, air
Classes de qualité selon DIN ISO 8573-1
Teneur en poussières Classe 5
Taille maximale des particules 40 µm,
densité maximale des particules 10 mg/m³
Teneur en eau Classe 3
Point de rosée maximal
-20 °C ou minimal 10 °C sous la température de service la plus basse
Teneur en huile Classe 5
maxi 25 mg/m³
Plage de température
de l’air comprimé
0 – + 50 °C
Plage de pression 3 – 7 bars
Débit d’air vanne pilote 7 I
N
/min (pour ventilation et l’aération)
(Q
Nn
selon la définition de la chute de pression de 7 à 6 bars absolue)
Raccordements
23xx / 2103 (Element)
Connecteur de flexible Ø 6 mm / 1/4”
Raccordement à taraudé G1/8
Variante appareil étranger Raccord manchon G 1/8
avec raccord M5 pour la raccordement de l’appareil étranger
6.6. Étiquette
Exemple :
8696 24 V DC
single act Pilot 0,6
Pmax 7 bar
Tamb 0°C - +55°C
S/N 001000
00177689
D-74653 Ingelfingen
W14UN
CE
Numéro d'identification
Tension d’alimentaton / Commande
Pression maxi
Type Fonction - vanne pilote
Code barres
N° de série - label CE
Température ambiante maxi

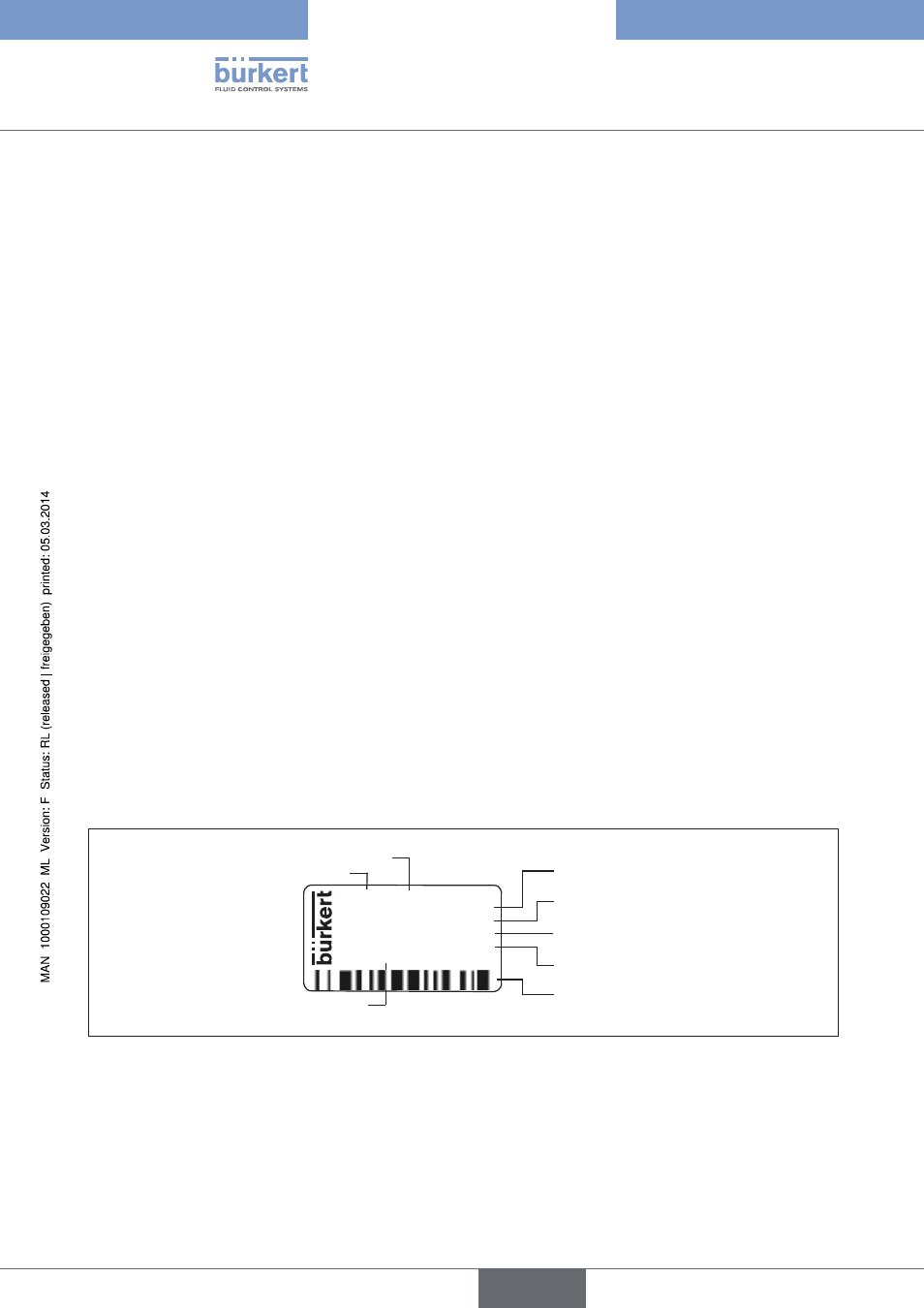

Figure 8 : Description de l’étiquette (exemple)
Type 8696
