Commandeetfonctionnement
12.1.2. CUTOFF -
Fonction de fermeture étanche du positionneur
Cette fonction entraîne la fermeture étanche de la vanne en dehors de la plage de régulation.
La reprise de la régulation se fait avec une hystérésis de 1 %.
Réglage usine : Interrupteur DIP 2 sur OFF (aucune fonction de fermeture étanche)
Interrupteur DIP Position Fonction
2 ON Fonction de fermeture étanche activée. La vanne se ferme en
dessous de 2 %
19) et s'ouvre complètement au-dessus de 98 % de
la valeur de consigne ( CUTOFF)
OFF aucune fonction de fermeture étanche
Tableau 20 : Interrupteur DIP 2
Le logiciel de communication permet de modifier les limites de la valeur de consigne de position en pourcentage.
La position de commutation des interrupteurs DIP dans le positionneur est prioritaire par rapport au
logiciel de communication, c'est-à-dire que les réglages de la fonction de fermeture étanche (
CUTOFF),
modifiés à l'aide du logiciel de communication ne sont activés que si l'interrupteur DIP 2 dans le posi-
tionneur se trouve sur ON.
Course de vanne [%]
réglable de 75 ... 100 %
Valeur de
consigne [%]
réglable de 0 ... 25 %

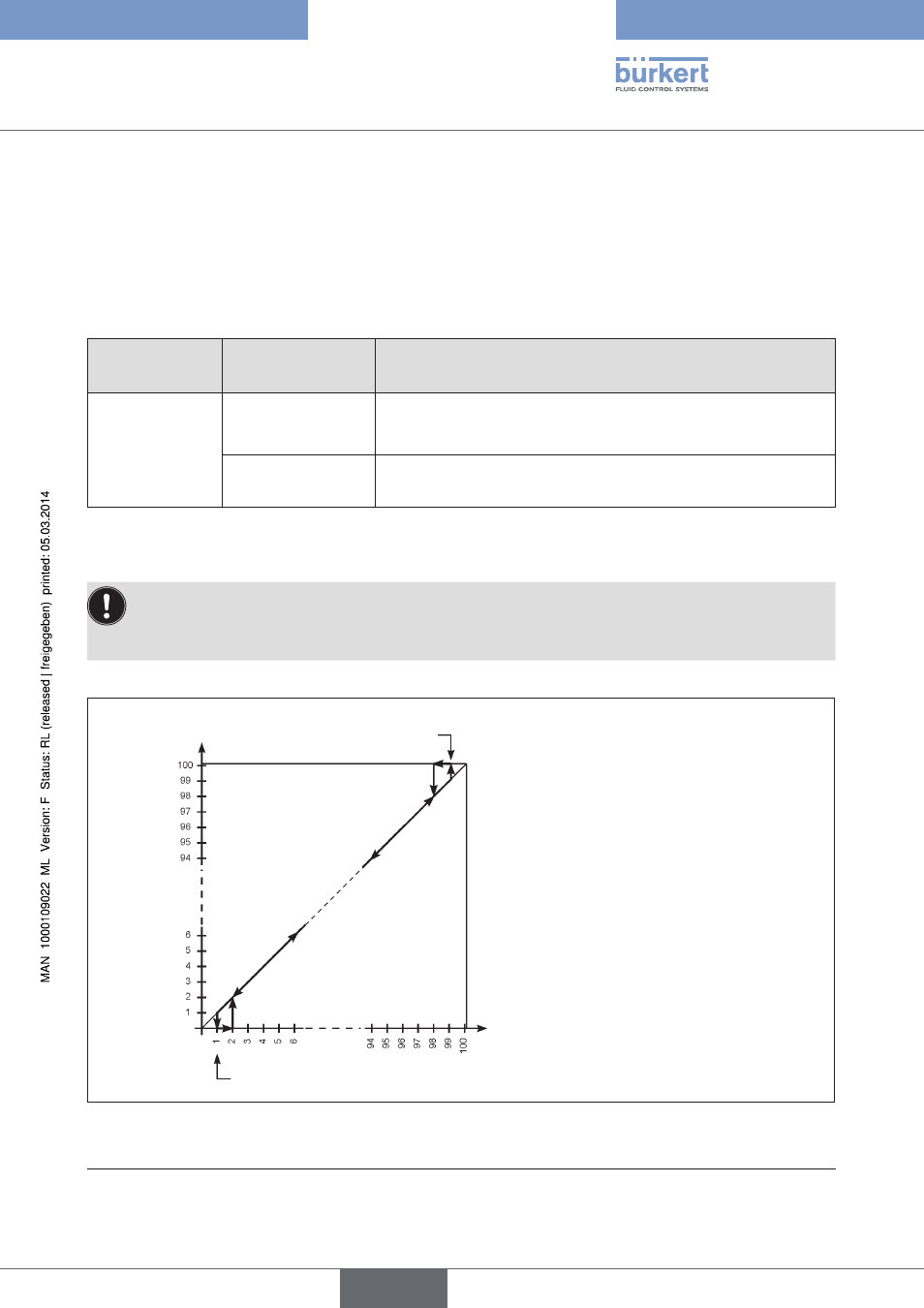

Figure 23 : Diagramme CUTOFF
19)
Réglage usine, peut être modifié via le logiciel de communication.
