Inbetriebnahme
11.2.1. Ausführen der automatischen Anpassung X.TUNE:
WARNUNG!
Während der Ausführung der X.TUNE - Funktion bewegt sich das Ventil selbsttätig aus seiner augen-
blicklichen Stellung!
• Führen Sie X.TUNE niemals bei laufendem Prozess durch!
• Verhindern Sie durch geeignete Maßnahmen, dass die Anlage unbeabsichtigt betätigt werden kann!
HINWEIS!
Durch einen falschen Steuerdruck oder aufgeschaltenten Betriebsdruck am Ventilsitz kann es zur
Fehlanpassung des Reglers kommen!
• X.TUNE in jedem Fall bei dem im späteren Betrieb zur Verfügung stehenden Steuerdruck (= pneumatische
Hilfsenergie) durchführen.
• Die Funktion X.TUNE vorzugsweise ohne Betriebsmediumsdruck durchführen, um Störeinflüsse infolge von
Strömungskräften auszuschließen.
Zur Durchführung der X.TUNE muss sich der Positioner im Betriebszustand AUTOMATIK befinden
(DIP-Schalter 4 = OFF).
→
Die Klarsichthaube des Positioners abschrauben, um die Tasten und DIP-Schalter zu bedienen.
→
Starten der X.TUNE durch 5 s langes Drücken der Taste 1 15) .
Während der Durchführung der X.TUNE blinkt die LED 1 sehr schnell (grün).
Ist die automatische Anpassung beendet, blinkt die LED 1 langsam (grün) 16) .
Die Änderungen werden automatisch nach erfolgreicher X.TUNE Funktion in den Speicher (EEPROM) übernommen.
HINWEIS!
Beschädigung oder Funktionsausfall durch Eindringen von Verschmutzung und Feuchtigkeit!
• Zur Einhaltung der Schutzart IP65 / IP67 die Klarsichthaube bis auf Anschlag einschrauben.
→
Gehäuse schließen (Schraubwerkzeug: 674078 17) ).
Taste 1
DIP-Schalter
Taste 2
LED 2
LED 1

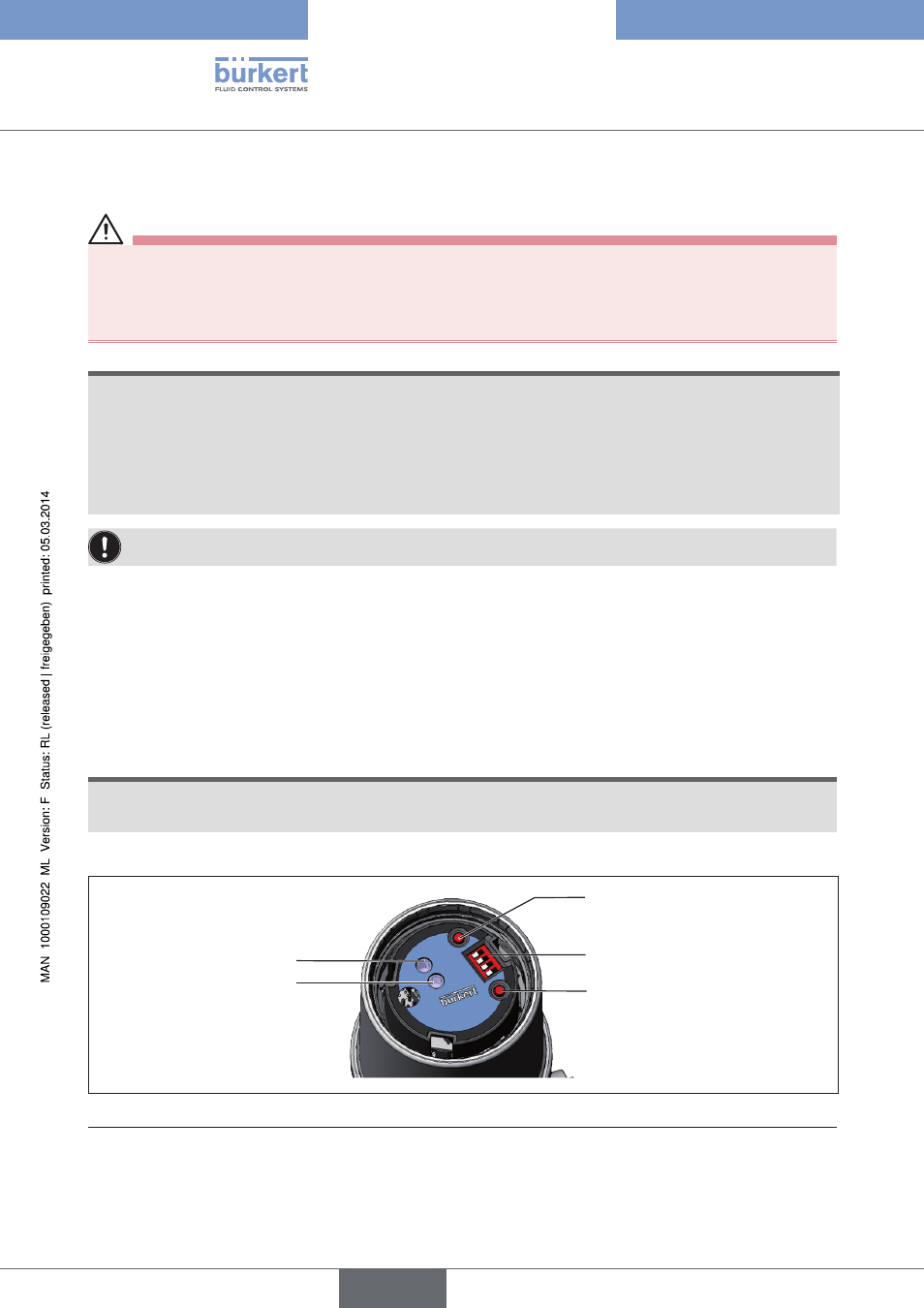

Bild 21: Starten X.TUNE
15)
Starten der X.TUNE auch über Kommunikationssoftware möglich.
16)
bei Auftreten eines Fehlers leuchtet die LED 1 rot.
17)
Das Schraubwerkzeug (674078) ist über Ihre Bürkert-Vertriebsniederlassung erhältlich.
