Page 77
77
Bedien-undAnzeigeelemente
7.4.

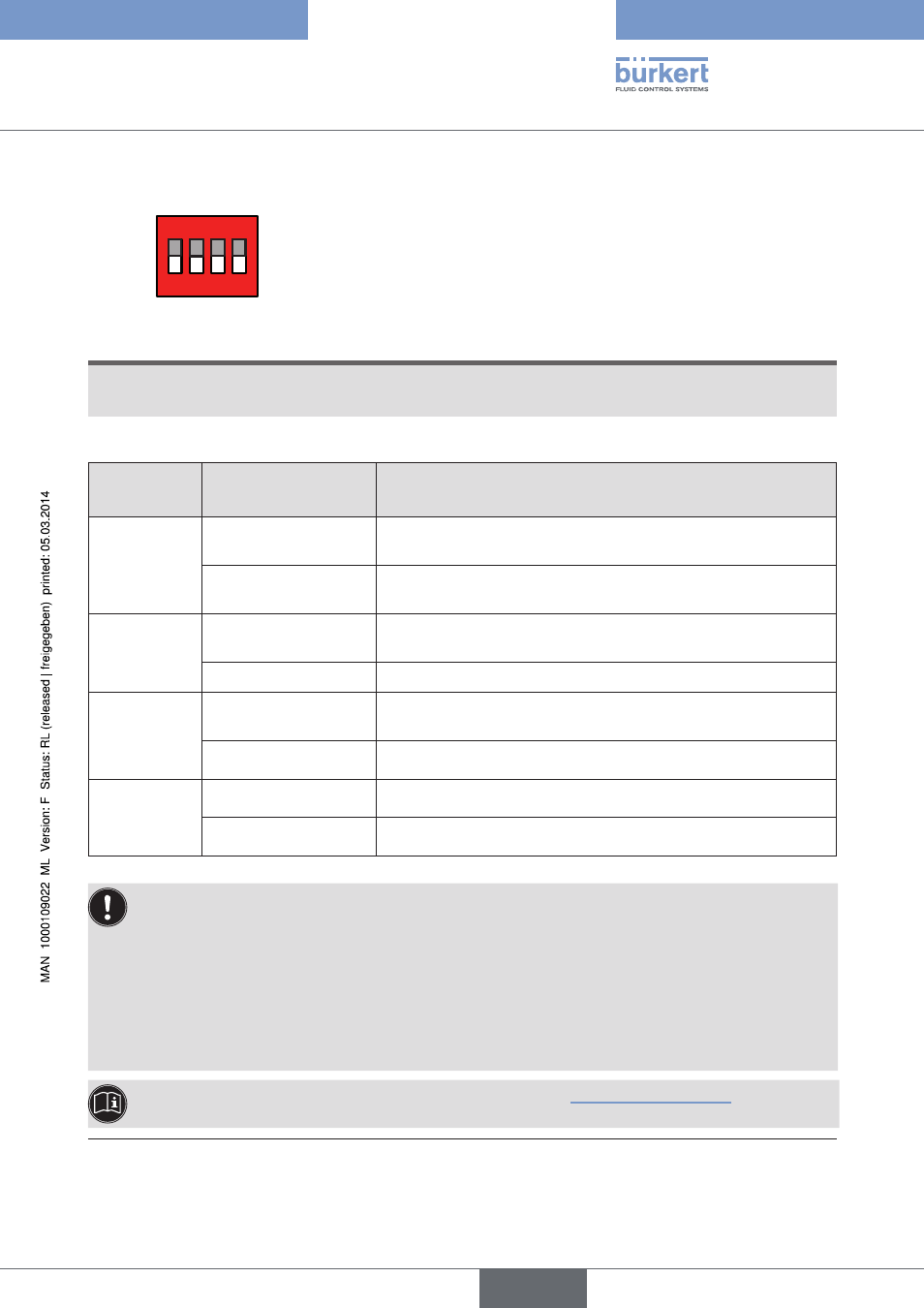

Funktion der DIP-Schalter
ON
DIP
1 2 3 4
→
Den Klarsichthaube des Positioners abschrauben, um die DIP-Schalter zu bedienen.
HINWEIS!
Beschädigung oder Funktionsausfall durch Eindringen von Verschmutzung und Feuchtigkeit!
• Zur Einhaltung der Schutzart IP65 / IP67 die Klarsichthaube bis auf Anschlag einschrauben.
→
Gehäuse schließen (Schraubwerkzeug: 674078
10)
).
DIP-Schalter
Stellung
Funktion
1
ON
Umkehr der Wirkrichtung des Sollwertes (
DIR.CMD)
(Sollwert 20 ... 4 mA entspricht Position 0 ... 100 %), fallend
OFF
normale Wirkrichtung des Sollwertes
(Sollwert 4 ... 20 mA entspricht Position 0 ... 100 %), steigend
2
ON
Dichtschließfunktion aktiv. Das Ventil schließt unterhalb 2 %
11)
und
öffnet oberhalb 98 % des Sollwertes vollständig (
CUTOFF)
OFF
keine Dichtschließfunktion
3
ON
Korrekturkennlinie zur Anpassung der Betriebskennlinie
(Linearisierung der Prozesskennlinie
CHARACT)
12)
OFF
lineare Kennlinie
4
ON
Betriebszustand Manuell (HAND)
OFF
Betriebszustand AUTOMATIK (AUTO)
Tabelle 9:
DIP-Schalter
Hinweise zur Kommunikationssoftware:
Die Schaltstellung des DIP-Schalters hat Vorrang vor Einstellungen über die Kommunikationssoftware!
Wenn die Werte der Dichtschließfunktion (CUTOFF) oder der Korrekturkennlinie (CHARACT) über die Kom-
munikationssoftware geändert werden, muss die entsprechende Funktion aktiv sein (DIP-Schalter auf ON).
Die Wirkrichtung des Sollwertes (
DIR.CMD) kann nur über die DIP-Schalter geändert werden.
Erfolgt keine Änderung der Korrekturkennlinie (
CHARACT) über die Kommunikationssoftware, ist bei DIP-
Schalter 3 auf ON eine lineare Kennlinie hinterlegt.
Eine detaillierte Beschreibung der Funktionen finden Sie in Kapitel „12.1. Grundfunktionen“ und in der
Bedienungsanleitung der Kommunikationssoftware.
10)
Das Schraubwerkzeug (674078) ist über Ihre Bürkert-Vertriebsniederlassung erhältlich.
11)
Werkseinstellung, kann über Kommunikationssoftware geändert werden.
12)
Der Kennlinientyp kann über Kommunikationssoftware geändert werden.
