78
Bedien-undAnzeigeelemente

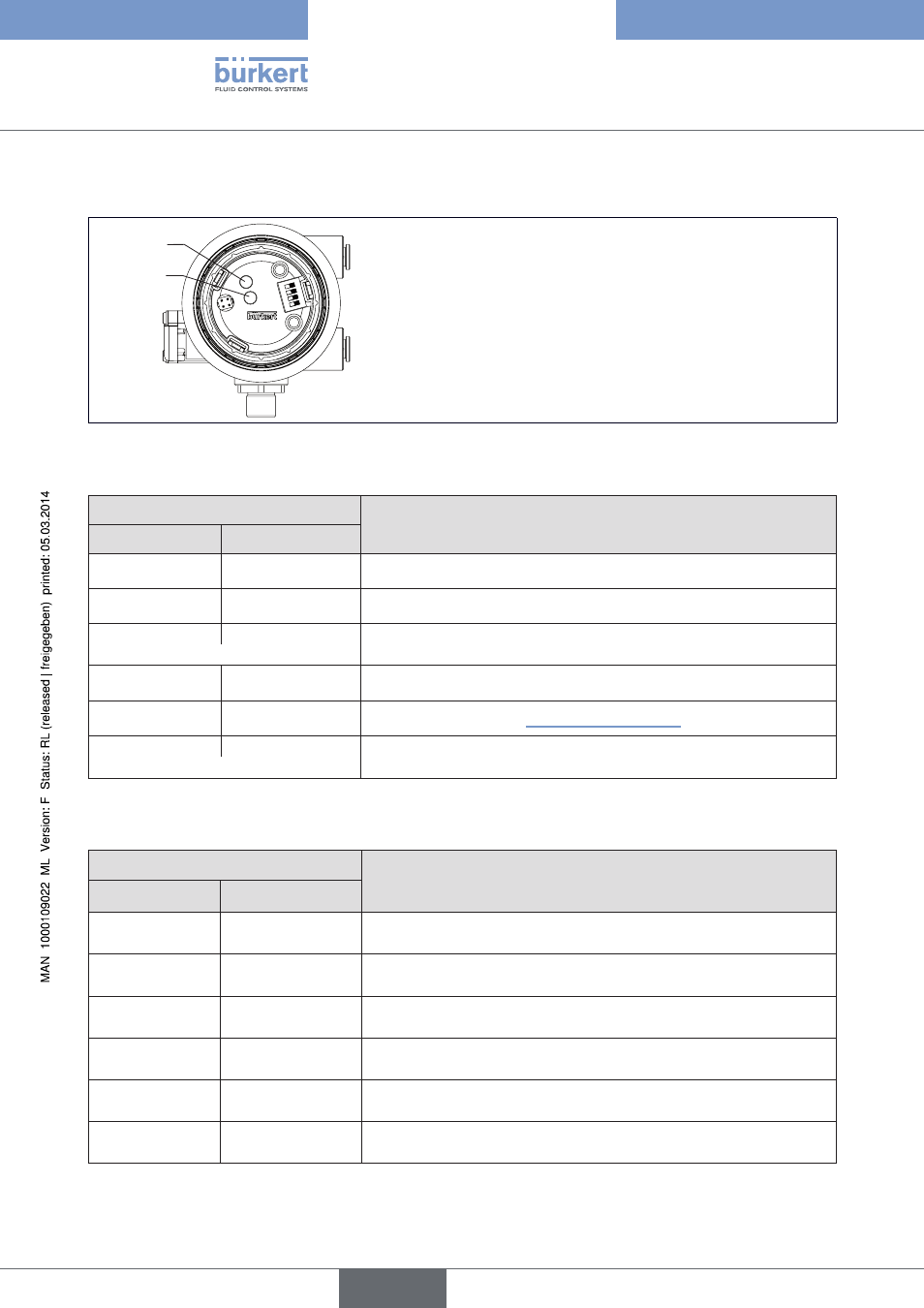

7.5. Anzeige der LEDs
O
N 1
2
3
4
LED 2
LED 1
LED 1
(grün / rot)
Anzeige der Modezustände
AUTO, HAND,
X.TUNE und FEHLER
LED 2
(grün / gelb)
Anzeige des Zustandes des Antriebs
(offen, geschlossen, öffnet oder schließt)
Bild 11: Anzeige LED
LED 1 (grün / rot)
LED-Zustände
Anzeige
grün rot
an aus Hochlaufphase bei Power ON
blinkt langsam aus Betriebszustand AUTO (AUTOMATIK)
blinkt blinkt Betriebszustand HAND
im Wechsel
blinkt schnell aus X.TUNE Funktion
aus an FEHLER (siehe Kapitel „7.6. Fehlermeldungen“)
blinkt blinkt Betriebszustand AUTO bei Fühlerbrucherkennung
langsam
Tabelle 10: Anzeige LED 1
LED 2 (grün / gelb)
LED-Zustände
Anzeige
grün gelb
an aus Antrieb geschlossen
aus an Antrieb offen
blinkt langsam aus
bleibende Regelabweichung
(Ist-Wert > Soll-Wert)
aus blinkt langsam
bleibende Regelabweichung
(Ist-Wert < Soll-Wert)
blinkt schnell aus Schließen im Betriebszustand HAND
aus blinkt schnell Öffnen im Betriebszustand HAND
Tabelle 11: Anzeige LED 2
Typ 8696
deutsch
