90
ElektrischeInstallation24VDC

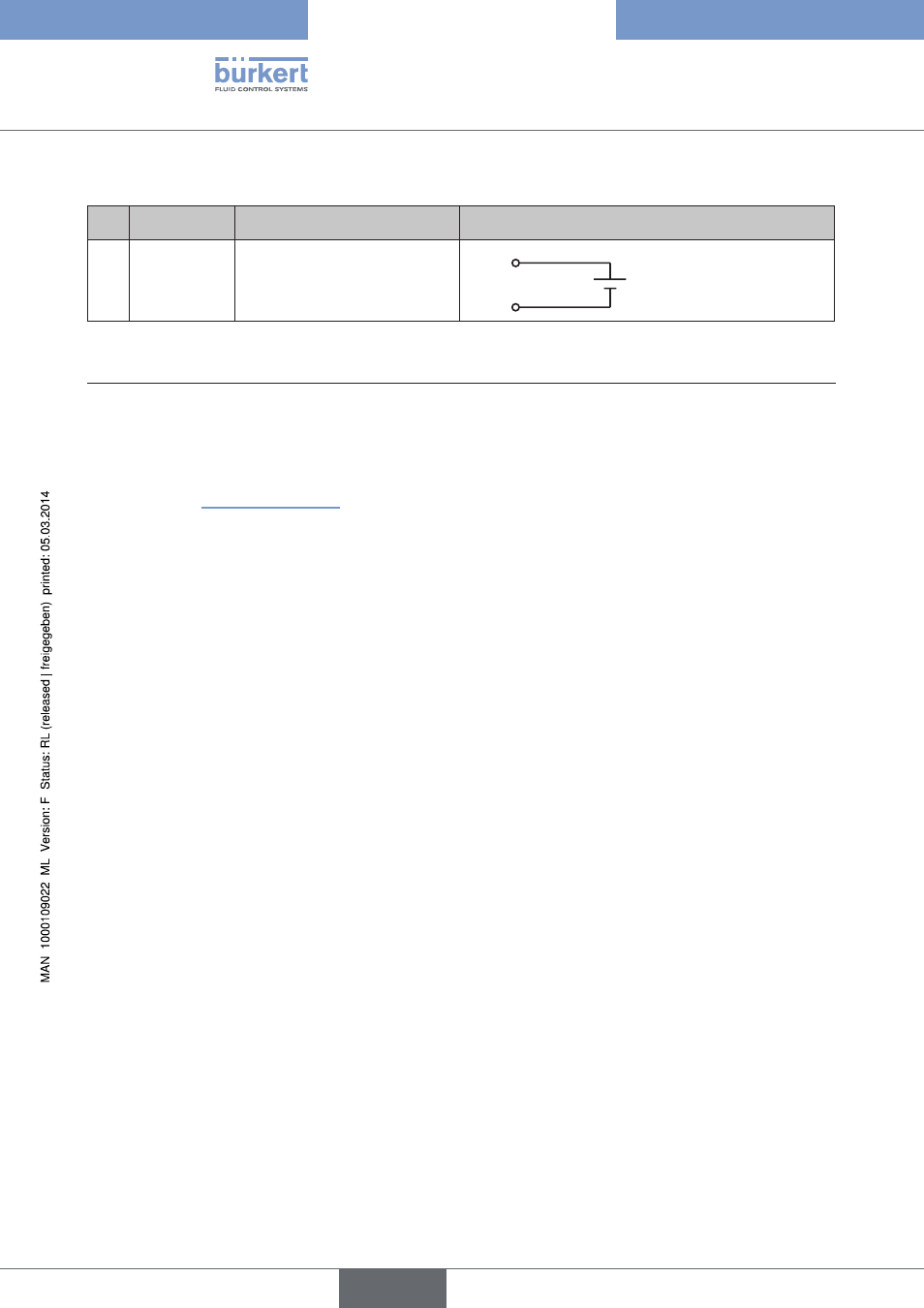

Betriebsspannung (Rundstecker M 12 x 1, 8-polig)
Pin Aderfarbe 14) Belegung äußere Beschaltung
4
3
gelb
grün
+ 24 V
GND
4
3
24 V DC ± 10 %
max. Restwelligkeit 10 %
Tabelle 16: Pin-Belegung - Betriebsspannung (Rundstecker M 12 x 1, 8-polig)
14)
Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche Anschlusskabel (919061)
Nach Anlegen der Betriebsspannung ist der Positioner in Betrieb.
→
Die erforderlichen Grundeinstellungen vornehmen und die automatische Anpassung des Positioners auslösen,
wie in Kapitel „11. Inbetriebnahme“
beschrieben.
Typ 8696
deutsch
