134
Montage
8.3. Rotation du module actionneur
pour les vannes process des séries 2300 et 2301
La rotation du module actionneur (positionneur et actionneur) est uniquement possible pour les vannes à
siège droit et à siège incliné des séries 2300 et 2301.
La position des raccordements peut être alignée en continu par la rotation du module actionneur (positionneur et
actionneur) de 360°.
Seul le module actionneur complet peut être tourné. La rotation du positionneur contre l'actionneur n'est
pas possible.
Lors de l'alignement du module actionneur, la vanne process doit être en position ouverte.
DANGER !
Danger dы а la haute pression.
• Avant de desserrer les conduites et les vannes, coupez la pression et assurez l'échappement de l'air des conduites.
Procédure à suivre :
→
Serrer le corps de la vanne dans un dispositif de maintien (nécessaire uniquement si la vanne process n’est pas
encore montée).
→
Avec la fonction A : ouvrir la vanne process.
Module actionneur
Six pans
Embout
Séries 23xx

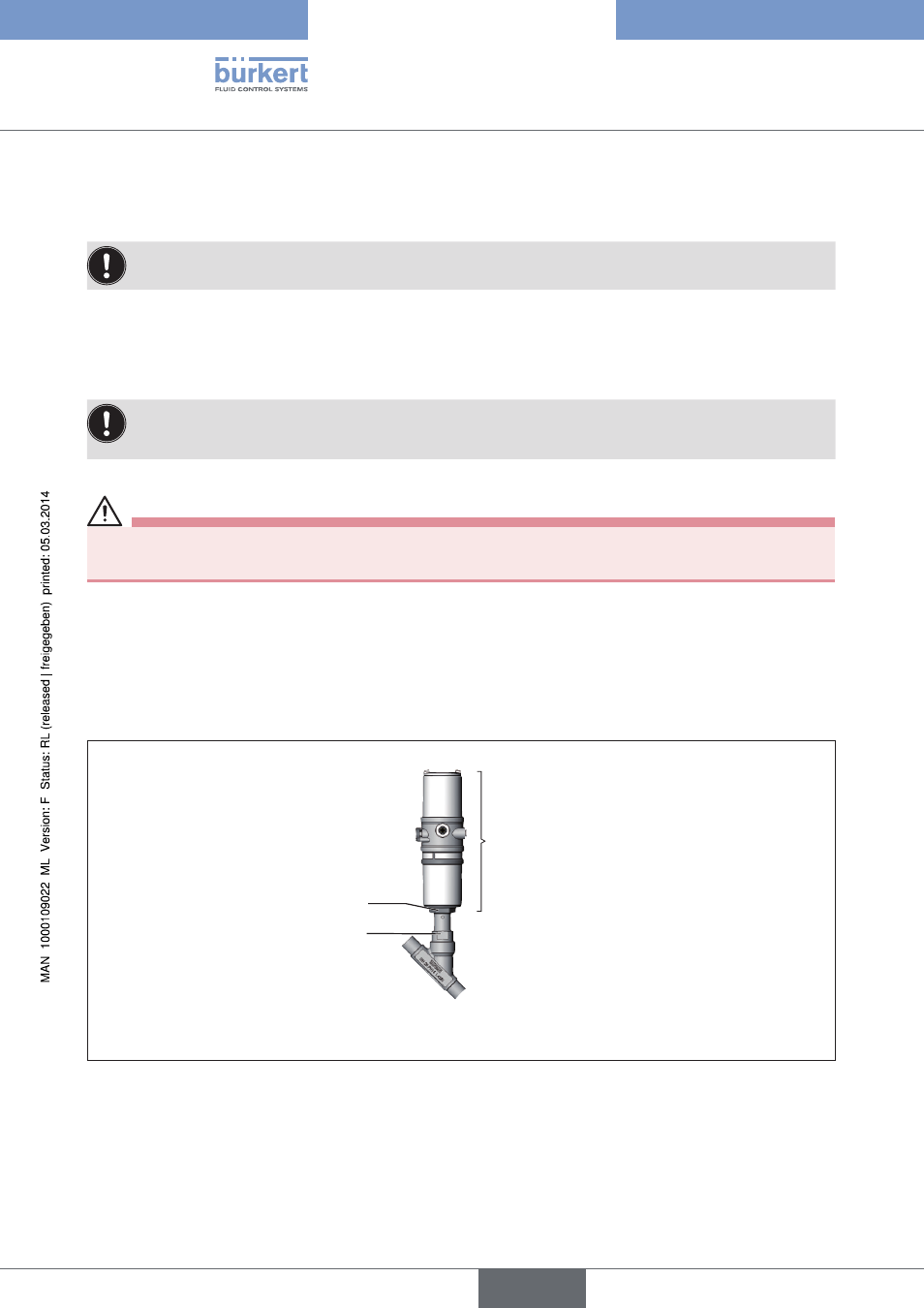

Figure 17 : Rotation du module actionneur
Type 8696
français
