75
Bedien-undAnzeigeelemente
7. BEDIEN- UND ANZEIGEELEMENTE
Das folgende Kapitel beschreibt die Betriebszustände, sowie die Bedien- und Anzeigeelemente des Positioners.
Weitere Informationen zur Bedienung des Positioners finden Sie im Kapitel „11. Inbetriebnahme“.
7.1. Betriebszustand
AUTOMATIK (AUTO)
Im Betriebszustand AUTOMATIK wird der normale Reglerbetrieb ausgeführt und überwacht.
→ LED1 blinkt grün.
HAND
Im Betriebszustand HAND kann das Ventil manuell über die Tasten auf- oder zugefahren werden.
→ LED1 blinkt rot / grün im Wechsel.
Über den DIP-Schalter 4 kann zwischen den beiden Betriebszuständen AUTOMATIK und HAND gewechselt werden.
7.2. Bedien- und Anzeigeelemente des Positioners

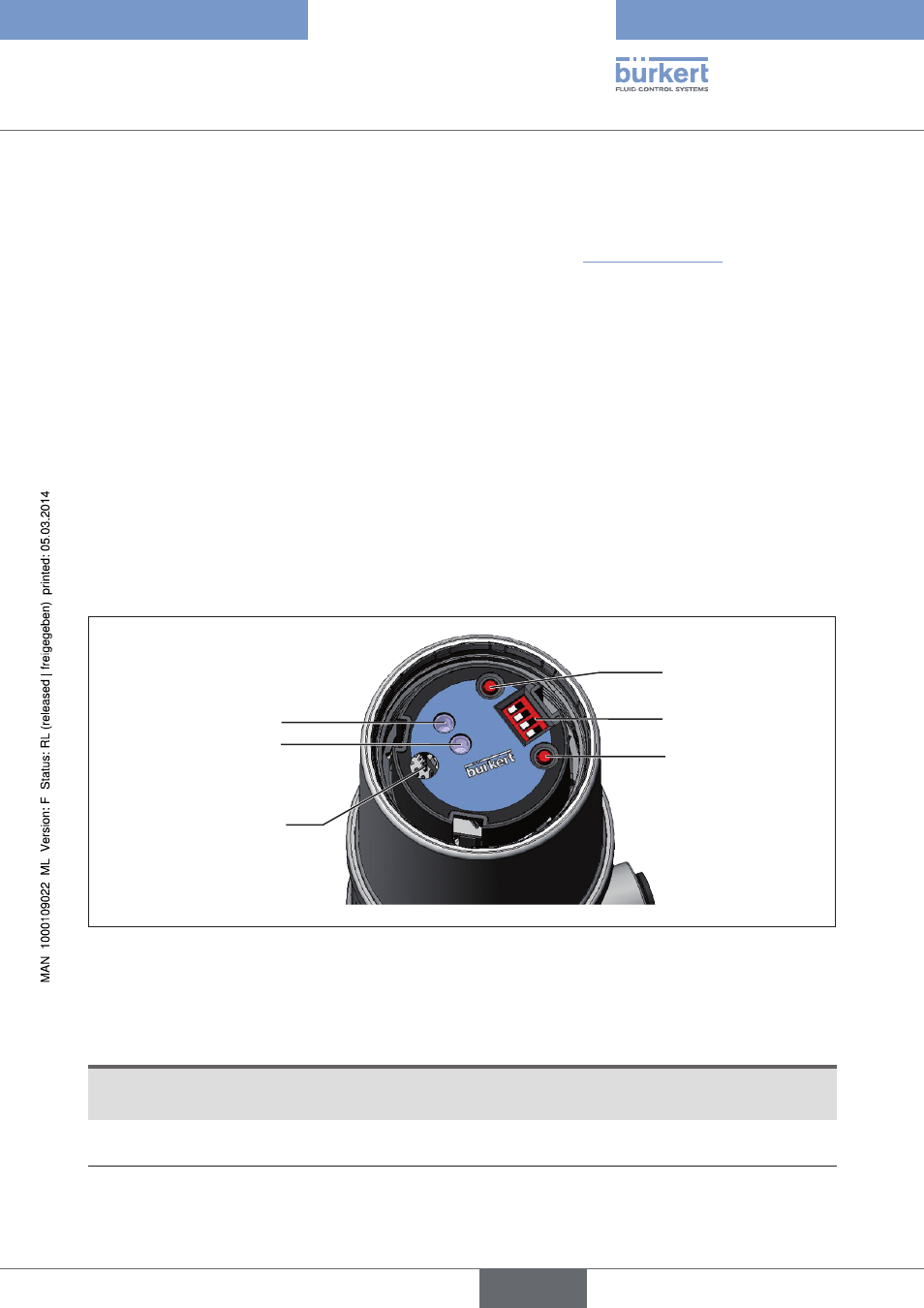

DIP-Schalter
Taste 2
Taste 1
LED 1
LED 2
Kommunikations-
schnittstelle
Bild 9: Beschreibung Bedienelemente
Der Positioner ist mit 2 Tasten, einem 4-poligen DIP-Schalter und 2 je 2-farbige LEDs als Anzeigeelement
ausgestattet.
→
Die Klarsichthaube des Positioners abschrauben, um die Tasten und DIP-Schalter zu bedienen.
HINWEIS!
Beschädigung oder Funktionsausfall durch Eindringen von Verschmutzung und Feuchtigkeit!
• Zur Einhaltung der Schutzart IP65 / IP67 die Klarsichthaube bis auf Anschlag einschrauben.
→
Gehäuse schließen (Schraubwerkzeug: 674078 6) ).
6)
Das Schraubwerkzeug (674078) ist über Ihre Bürkert-Vertriebsniederlassung erhältlich.
