Montage
2. Dichtringe montieren
→
Die Formdichtung auf den Antriebsdeckel aufziehen (kleinerer Durchmesser zeigt nach oben).
→
Die korrekte Position der O-Ringe in den Steuerluftanschlüssen prüfen.
Bei der Montage des Positioners dürfen die Collets der Steuerluftanschlüsse am Antrieb nicht montiert
sein.
Montage der
Formdichtung
Formdichtung
Steuerluftanschlüsse
Achtung: Collets
dürfen nicht montiert
sein !

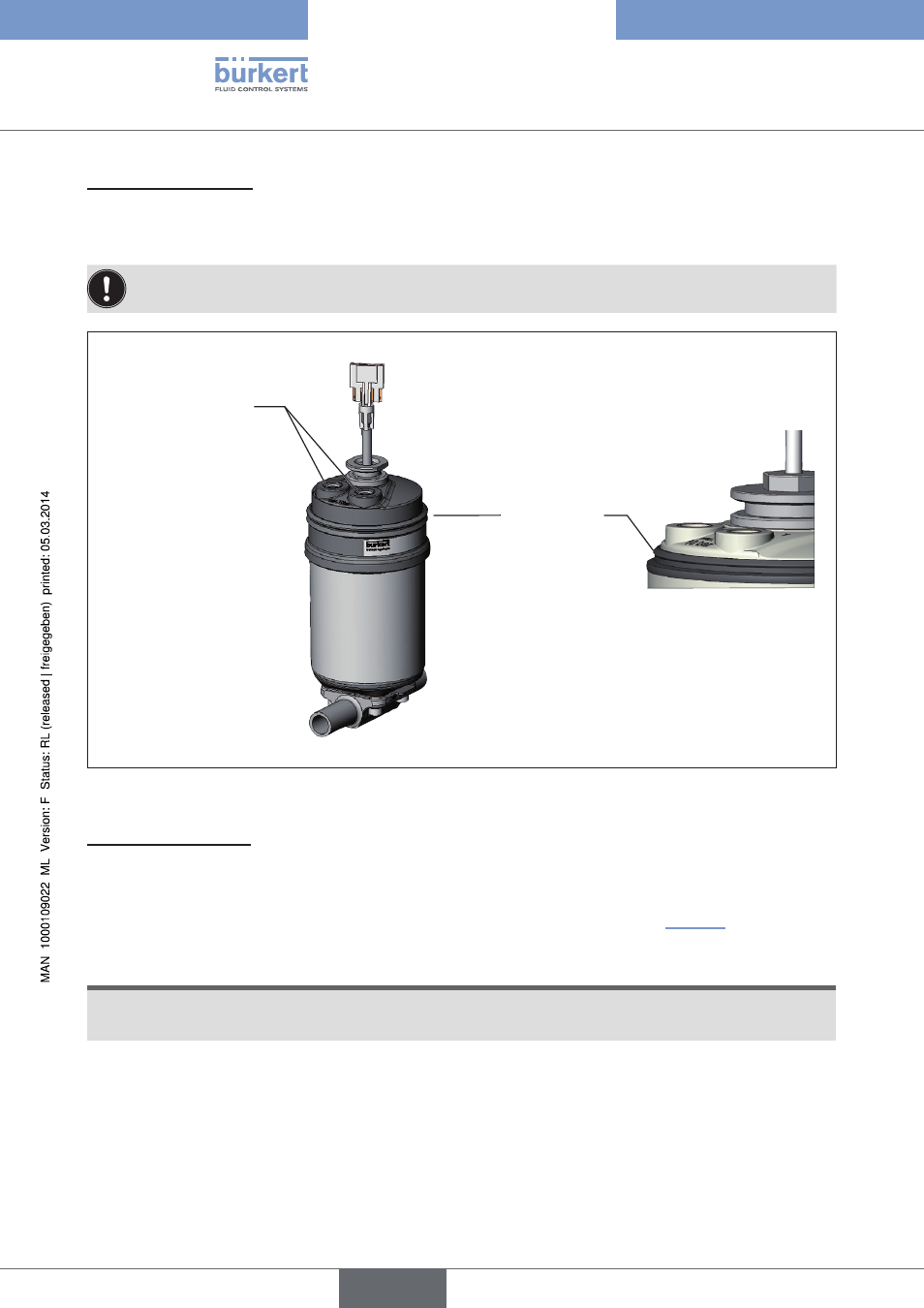

Bild 14: Montage der Dichtringe
3. Positioner montieren
→
Den Puckhalter und den Positioner so ausrichten, dass
1. der Puckhalter in die Führungsschiene des Positioners
und
2. die Stutzen des Positioners in die Steuerluftanschlüsse des Antriebs (siehe auch „Bild 16“)
hineinfinden.
HINWEIS!
Beschädigung der Platine oder Funktionsausfall!
• Darauf achten, dass der Puckhalter plan auf der Führungsschiene aufliegt.
