Descriptiondusystème
5.6. Positionneur type 8696
Le système de mesure de déplacement permet de détecter la position actuelle ( POS) de l'actionneur pneumatique.
Cette valeur réelle de position est comparée à la valeur de consigne pouvant être prescrite en tant que signal nor-
malisé (
CMD) par le positionneur. En présence d'une différence de régulation (Xd1), un signal de tension PWM
(MIL) est transmis au système de réglage comme grandeur de réglage. Avec les actionneurs simple effet, et en
présence d'une différence de régulation positive, la vanne d'aération est commandée via la sortie B1. Si la différence
de régulation est négative, cette vanne est commandée via la sortie E1. De cette façon, la position de l'actionneur
est modifiée jusqu'à la différence de régulation 0. Z1 représente une grandeur perturbatrice.
Ouverture de
vanne
Vanne de
régulation Système de
réglage
électrovannes
Transducteur de position
Régulateur de
position Valeur de
consigne
deposition
CMD Xd1
B1
E1
P
K
Z1
POS
Circuit de régulation
de position
+ -

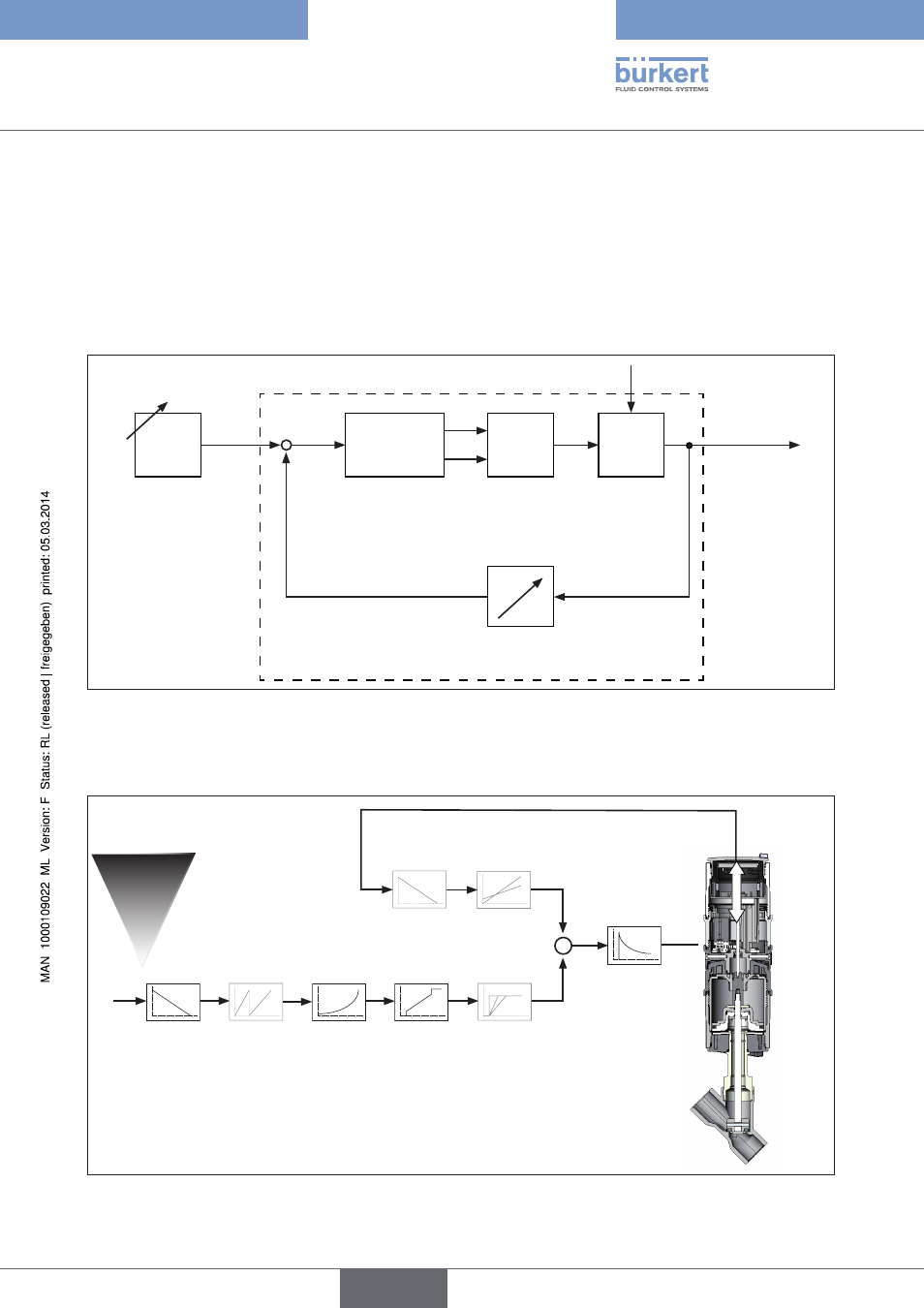

Figure 5 : Schéma logique du régulateur de position
5.6.1. Représentation schématique de la régulation de position
du type 8696
4 ... 20 mA 2)
0 ... 20 mA
CHARACT SPLTRNG 3)
DIR.CMD CUTOFF X.TIME 3)
X.CONTROL
DBND
POS
CMD
INP
POS
CMD
DIR.ACT 3) X.LIMIT 3)
2)
Réglage par défaut
3)
uniquement activable avec le logiciel de communication
Figure 6 : Représentation schématique de la régulation de position
Type 8696
