background image

92

Fatal1ty Z77 Professional Series Motherboard

Français

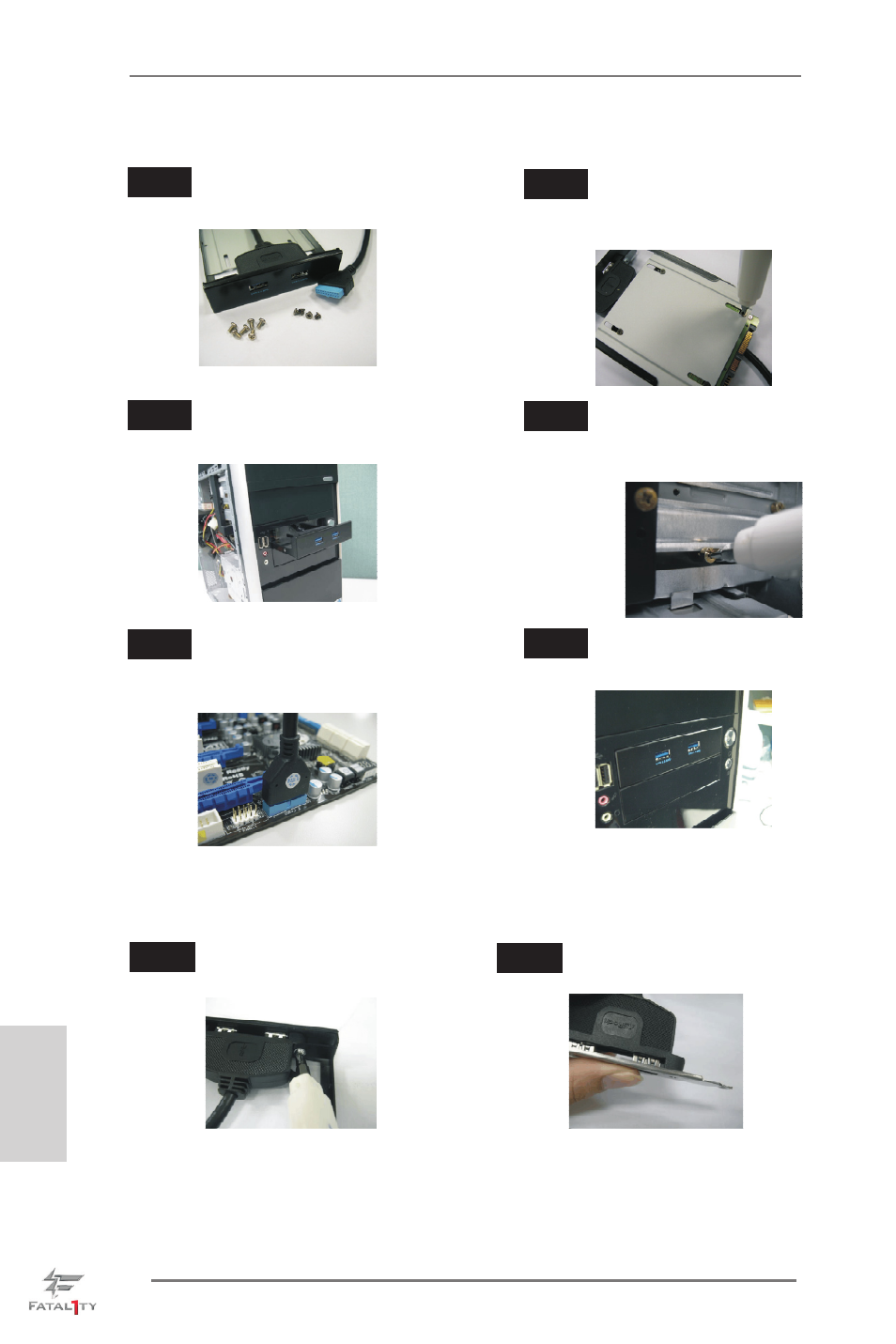

Le Guide d’installation du panneau USB 3.0 frontal

Installez le panneau USB 3.0 frontal dans la
baie de disque 2,5” du châssis.

Etape

3

Etape

4

Vissez le panneau USB 3.0 frontal
dans la baie de disque avec les six
vis de châssis.

Préparez le panneau USB 3.0 frontal fourni,
quatre vis HDD et six vis de châssis.

Etape

1

Etape

2

Vissez le HDD/SSD 2,5” sur le
panneau USB 3.0. frontal avec
les quatre vis HDD.

Le Guide d'installation du Support arrière USB 3.0

Assemblez le câble USB 3.0 et le
support arrière USB 3.0.

Dévissez les deux vis du panneau
avant USB 3.0.

Étape

2

Étape

1

Le panneau USB 3.0 frontal peut
maintenant être utilisé.

Branchez le câble USB 3.0 dans le
connecteur USB 3.0 (USB3_6_7) de la carte
mère.

Etape

5

Etape

6
