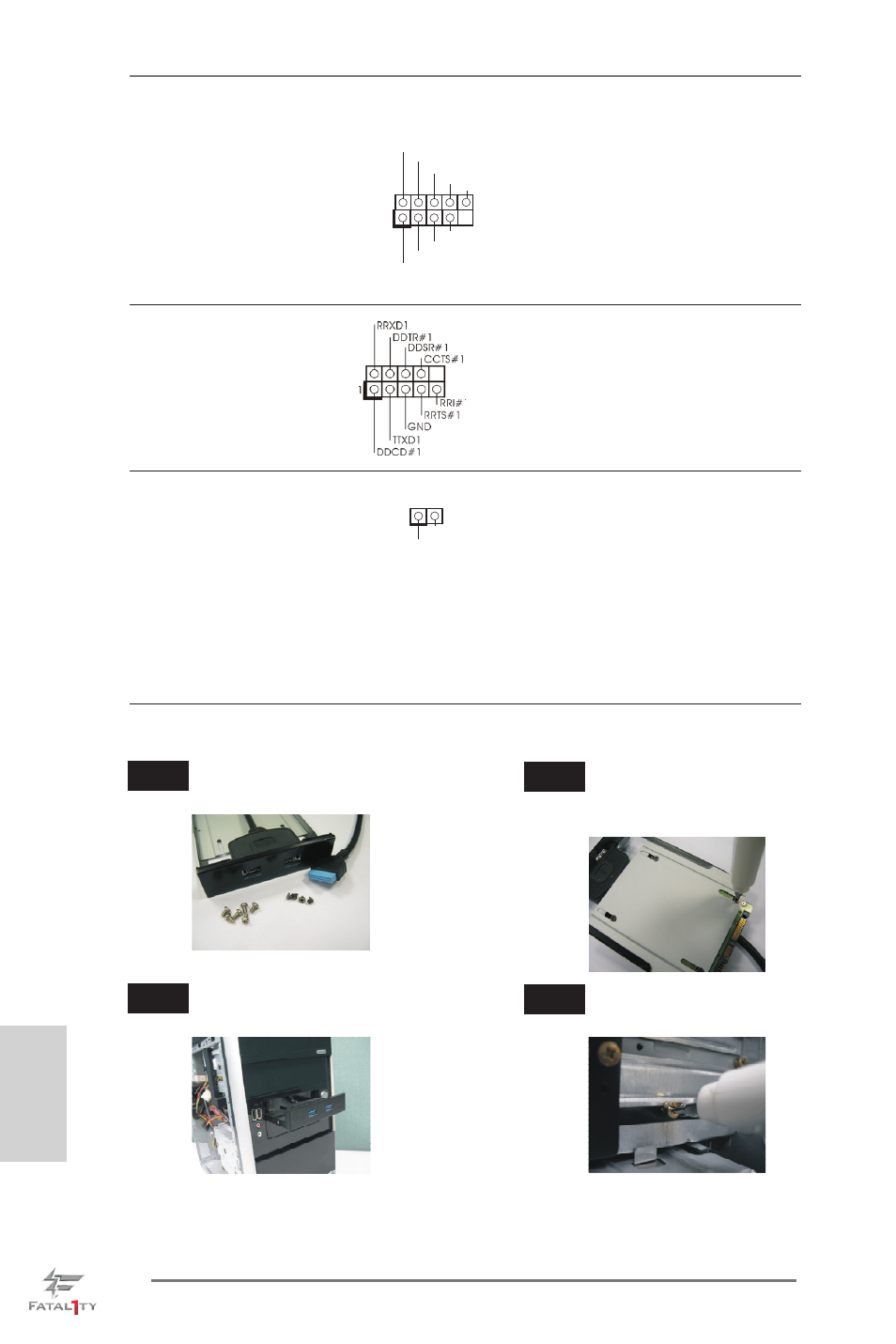

Ön USB 3.0 Panelinin Kurulum Kılavuzu

Ön USB 3.0 Panelini şasinin 2,5” sürücü
yuvasına kurun.

Adım

3

Adım

4

Ön USB 3.0 Panelini altı şasi vidası ile
sürücü yuvasına vidalayın.

Verilen Ön USB 3.0 Panelini, dört HDD
vidasını ve altı şasi vidasını hazırlayın.

Adım

1

Adım

2

2,5” HDD/SSD’yi Ön USB 3.0 Paneline
dört adet HDD vidasını kullanarak
vidalayın.

Türkçe

Seri port Fişi

Bu COM1 fişi bir seri port

(9-pinli COM1)

modülünü destekler.

(bkz. s.4 No. 31)

HDMI_SPDIF Fişi

HDMI_SPDIF fişi, SPDIF ses

(2-pinli HDMI_SPDIF1)

çıkışını HDMI VGA kartına

(bkz. s.4 No. 33)

sağlar, sistemin HDMI Dijital

TV/projektör/LCD cihazlarını

bağlamasına izin verir. Lütfen

HDMI VGA kartının

HDMI_SPDIF konektörünü bu

fişe bağlayın.

SPDIFOUT

GND

1

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

IEEE 1394 Fişi

Bu anakartta G/Ç panelindeki

(9-pinli FRONT_1394)

bir varsayılan IEEE 1394 portu

(bkz. s.4 No. 28)

nun yanı sıra, bir IEEE 1394 fiş

(FRONT_1394) de bulunur. Bu

IEEE 1394 fişi bir IEEE 1394

portunu destekler.
