簡體中文, 4 板載接頭和接口 – ASRock Fatal1ty Z77 Professional User Manual
Page 209

Fatal1ty Z77 Professional Series Motherboard
209
Serial ATA (SATA)
SATA 數據線的任意一端均可連
數據線
( 選配 )
接 SATA/SATA2/SATA3 硬盤或者
主板上的 SATA2/SATA3 接口。
Serial ATA3 接口
這裡有六組 Serial ATA3
(SATA3_0_1: 見第 4 頁第 13 項 )
(SATA3) 接口支持 Serial (SATA)
(SATA3_A1_A2: 見第 4 頁第 12 項 )
數據線作為內部儲存設置。目前
(SATA3_A3_A4: 見第 4 頁第 11 項 )
SATA3 界面理論上可提供高達
6.0Gb/s 的數據傳輸速率。若您
將硬盤連接到后側面板 I/O 的
eSATA3 接口,則內部的
SATA3_A4 將失效。
Serial ATA2 接口
這裡有四組 Serial ATA2
(SATA2_2_3: 見第 4 頁第 14 項 )
(SATA2) 接口支持 Serial (SATA)
(SATA2_4_5: 見第 4 頁第 15 項 )
數據線作為內部儲存設置。目前
SATA2 界面理論上可提供高達
3.0Gb/s 的數據傳輸速率。
簡體中文
SATA2_4
SATA2_5
SATA2_2
SATA2_3
SATA3_A1
SATA3_A2
SATA3_0
SATA3_1
SATA3_A3
SATA3_A4

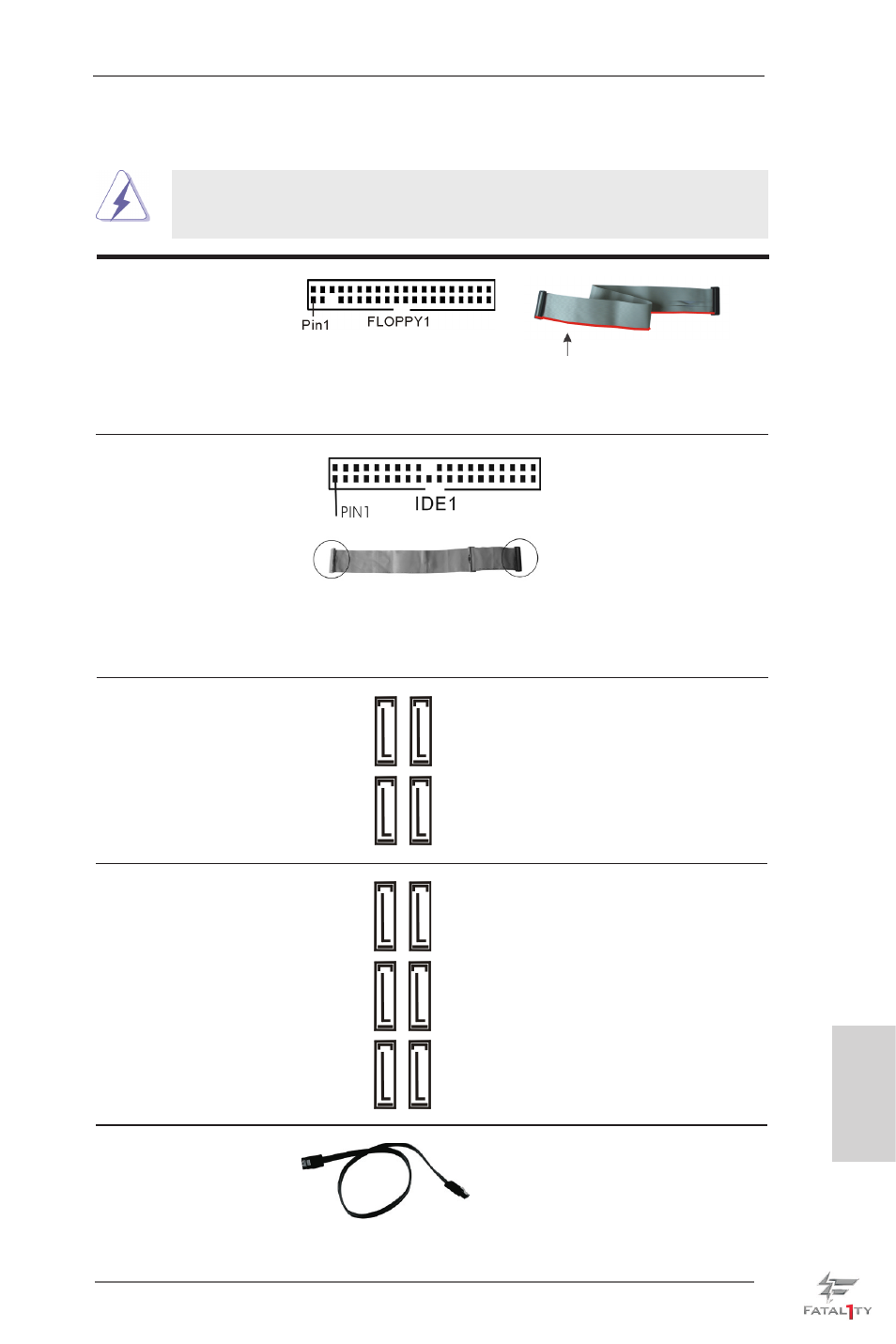

1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞!
軟驅接頭
(33 針 FLOPPY1)
( 見第 4 頁第 30 項 )
注意 : 請確保數據線標紅色斑紋的一邊插入連接器第 1 針腳 (Pin1) 的位置。
將標示紅色斑紋的一邊插入第 1 針腳 (Pin1)
主 IDE 連接頭 ( 黑色 )
(39 針 IDE1,見第 4 頁第 8 項 )
注意 : 請查閱您的 IDE 驅動器供應商提供的說明書了解詳細資料。
藍色端接到主板上
黑色端接到硬盤驅動器上
80 針 的 ATA 66/100/133 排線
