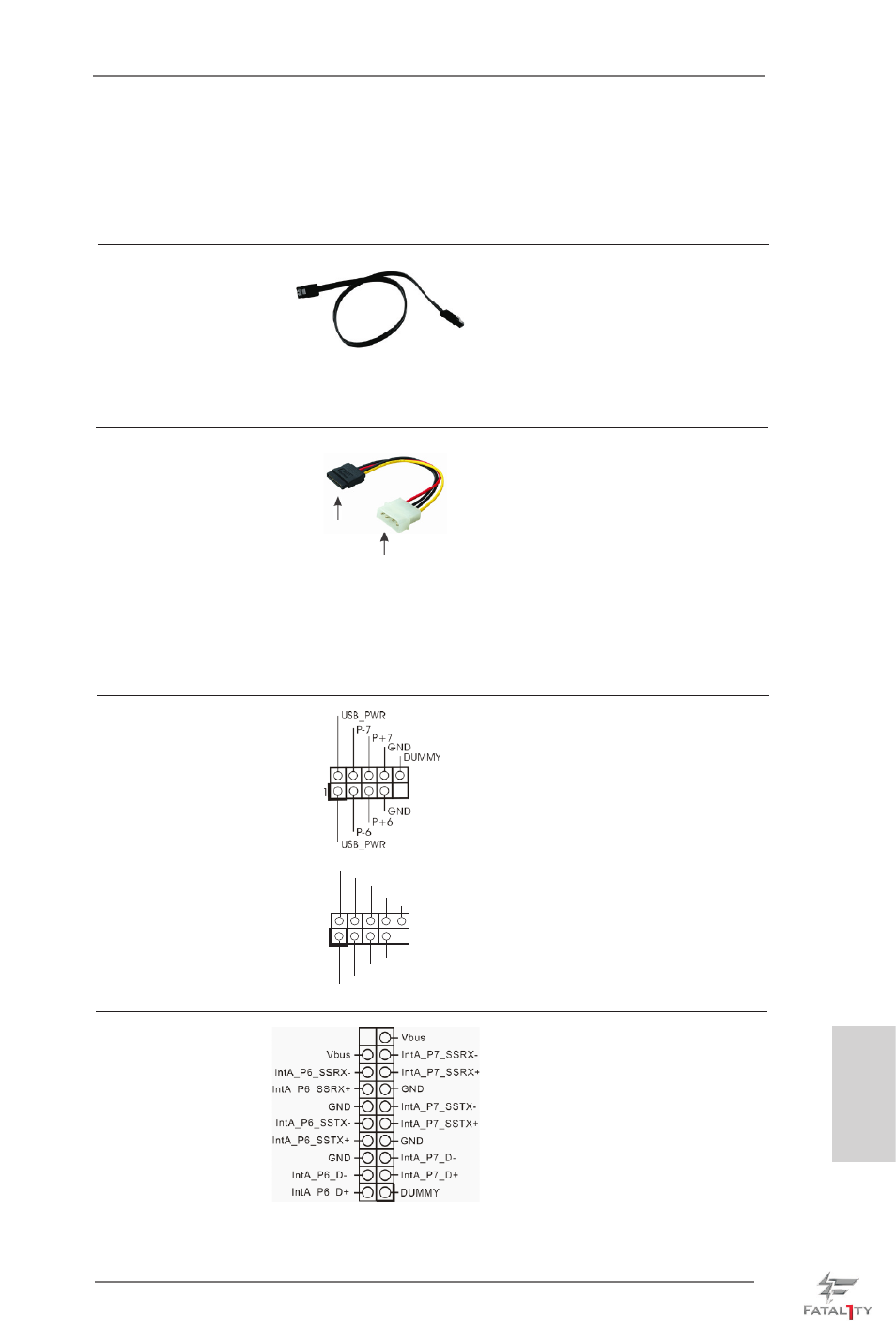

En-tête USB 3.0 En plus des six ports USB
(USB3_6_7 br. 19) 3.0 par défaut sur le panneau
(voir p.4 No. 9) E/S, il y a une barrette USB 3.0
sur la carte mère. Cette barrette
USB 3.0 peut prendre en
charge deux ports USB 3.0.
En-tête USB 2.0 A côté des six ports USB 2.0
(USB_6_7 br. 9) par défaut sur le panneau E/S,
(voir p.4 No. 24) il y a deux embases USB 2.0
sur cette carte mère. Chaque
embase USB 2.0 peut prendre
en charge 2 ports USB 2.0.
(USB_8_9 br. 9)
(voir p.4 No. 25)
Cordon d’alimentation Veuillez connecter l’extrémité
Série ATA (SATA) noire du cordon d’alimentation
(en option) SATA sur le connecteur
d’alimentation sur chaque unité.
Connectez ensuite l’extrémité
blanche du cordon
d’alimentation SATA sur le
connecteur d’alimentation de
l’unité d’alimentation électrique.
c o n n e c t e r à
l’unité
d’alimentation
électrique
connecter au connec-
teur
d’alimentation du
disque
dur SATA
Français
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA / SATA2 /
SATA3 ou au connecteur SATA2
/ SATA3 sur la carte
mere.
port eSATA3 sur le panneau
E/S arrière, le connecteur
SATA3_A4 interne ne
fonctionne pas.
