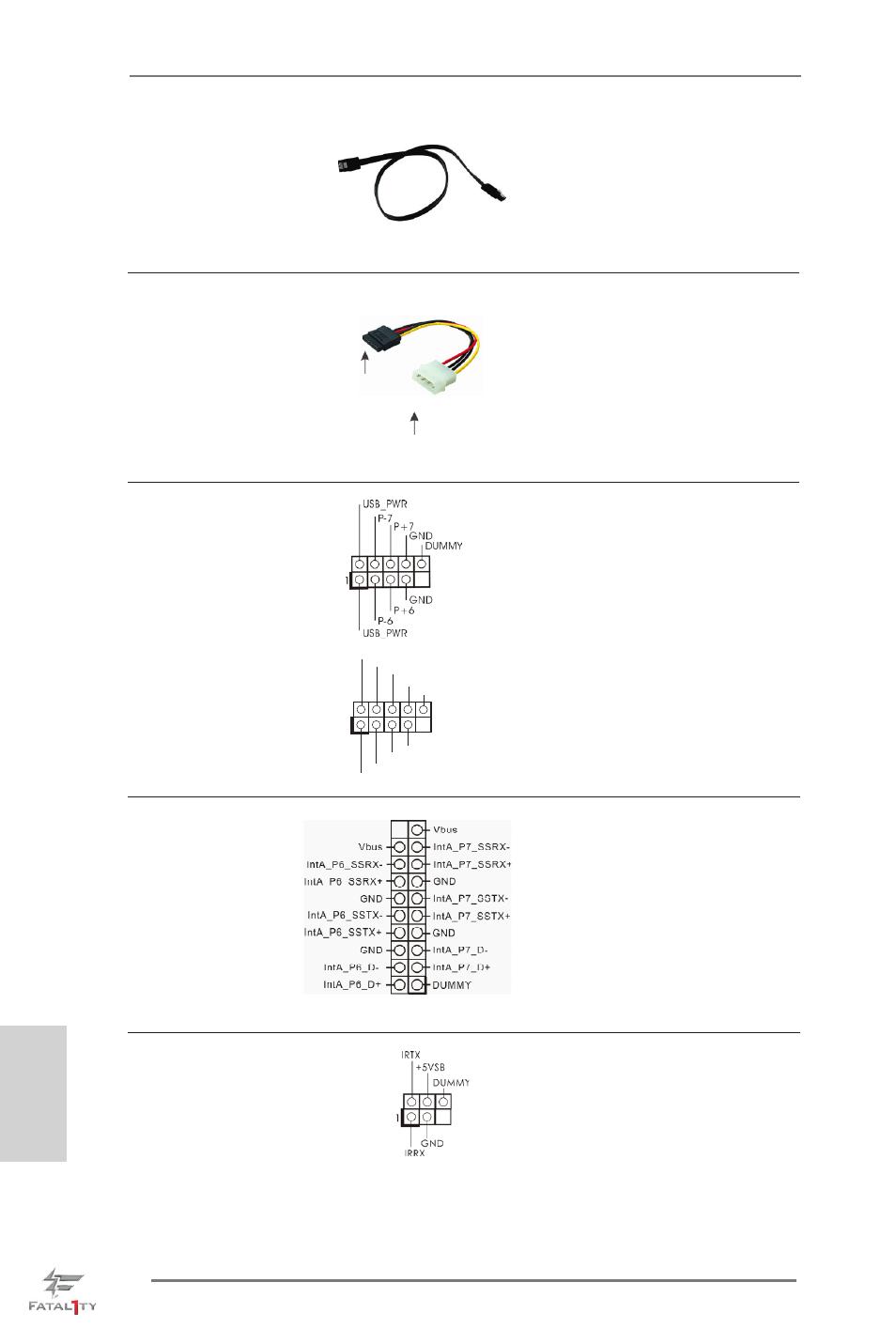

160

Fatal1ty Z77 Professional Series Motherboard

USB 3.0 Fişleri

I/O panelinde bulunan altı adet

(19-pinli USB3_6_7)

varsayılan USB 3.0 bağlantı

(bkz. s.4 No. 9)

noktasının yanı sıra, bu ana

kart üzerinde bir adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

bağlantı noktasını

destekleyebilir.

Kızılötesi Modülü Fişi

Bu fiş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.4 No. 29)

modülünü destekler.

Türkçe

Seri ATA (SATA)

SATA veri kablosunu her iki ucu

Veri Kablosu

da SATA / SATA2 / SATA3 sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATA2 / SATA3 konektörüne

bağlanabilir.

USB 2.0 Fişleri

G/Ç panelindeki varsayılan altı

(9-pinli USB_6_7)

USB 2.0 portundan başka, bu

(bkz. s.4 No. 24)

anakartta iki USB 2.0 fişi

bulunur. Her USB 2.0 fişi iki

USB 2.0 portunu destekler.

(9-pinli USB_8_9)
(bkz. s.4 No. 25)

SATA HDD güç konektörüne
bağlama

güç kaynağına bağlama

Seri ATA (SATA) Güç Kablosu

Lütfen SATA güç kablosunun

(İsteğe bağlı)

siyah ucunu her sürücüde

bulunan güç konektörüne

bağlayın. Sonra, SATA güç

kablosunun beyaz ucunu güç

kaynağının güç konektörüne

bağlayın.

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9
