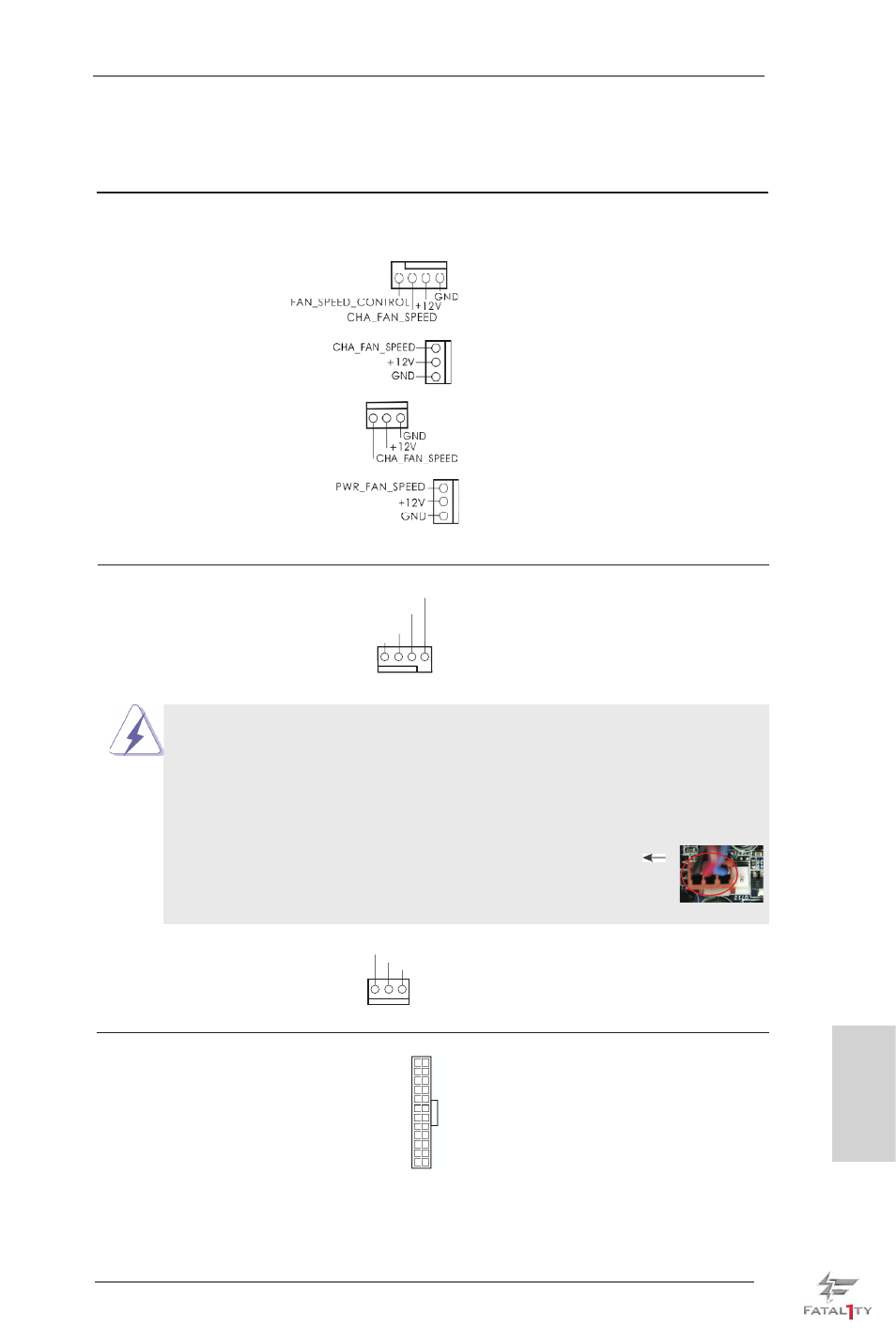

Fatal1ty Z77 Professional Series Motherboard

127

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)

de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá

funcionando correctamente incluso sin la función de control de velocidad de

ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el

conector del ventilador de procesador de esta placa base, conéctelo al contacto

1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

(3-pin CPU_FAN2)
(vea p.4, N. 4)

Cabezal de alimentación ATX

Conecte la fuente de

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.4, N. 7)

12

1

24

13

Conector del ventilador

Conecte el cable del ventilador

de la CPU

de la CPU a este conector y

(4-pin CPU_FAN1)

haga coincidir el cable negro

(vea p.4, N. 3)

con el conector de tierra.

Español

Conectores de ventilador de

Por favor, conecte los cables

chasis / alimentación

del ventilador a los conectores

(4-pin CHA_FAN1)

de ventilador, haciendo coincidir

(vea p.4, N. 26)

el cable negro con la patilla de

masa. CHA_FAN1, CHA_FAN2

(3-pin CHA_FAN2)

y CHA_FAN3 admiten control

(vea p.4, N. 43)

de ventilador.

(3-pin CHA_FAN3)

(vea p.4, N. 22)

(3-pin PWR_FAN1)
(vea p.4, N. 41)

LED se apagará en los estados

S4 o S5 (apagado).

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1 2 3 4

GND

+12V

CPU_FAN_SPEED
