Fatal1ty Z77 Professional Series Motherboard

73

Deutsch

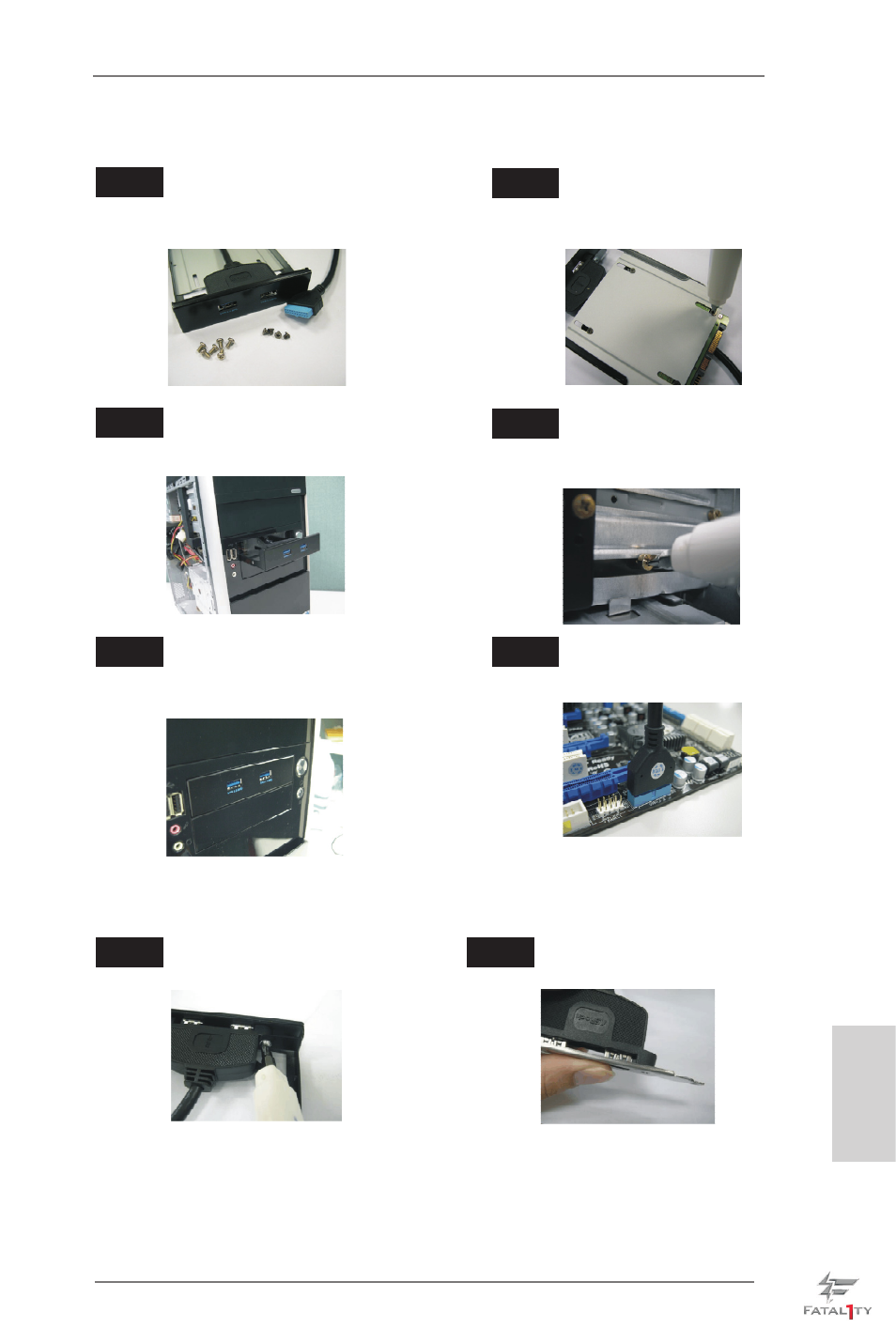

Installationsanleitung der USB 3.0-Frontblende

Installieren Sie die USB 3.0-Frontblende im
2,5 Zoll-Festplatteneinschub des Gehäuses.

Schritt

3

Schritt

4

Montieren Sie die USB 3.0-Frontblende
mit sechs Gehäuseschrauben am
Festplatteneinschub.

Schritt

1

Schritt

2

Halten Sie die mitgelieferte USB 3.0-
Frontblende, vier Festplattenschrauben
und sechs Gehäuseschrauben bereit.

Montieren Sie die 2,5 Zoll-HDD/SSD
mit vier Festplattenschrauben an der
USB 3.0-Frontblende.

Die USB 3.0-Frontblende ist nun
einsatzbereit.

Schließen Sie das Kabel der
USB 3.0-Frontblende am USB 3.0-Header
(USB3_6_7) am Motherboard an.

Schritt

5

Schritt

6

Installationsanleitung zum USB 3.0-Blech an der Rückwand

Schließen Sie das USB 3.0-Kabel an
das USB 3.0-Blech an.

Lösen Sie die beiden Schrauben am
USB 3.0-Panel.

Schritt

1

Schritt

2
