Connecteurs Série ATA2

Ces quatre connecteurs Série

(SATA2_2_3: voir p.4 No. 14)

ATA2 (SATA2) prennent en

(SATA2_4_5: voir p.4 No. 15)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA2

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3

Ces six connecteurs Série

(SATA3_0_1: voir p.4 No. 13)

ATA3 (SATA3) prennent en

(SATA3_A1_A2: voir p.4 No. 12)

charge les câbles SATA pour

(SATA3_A3_A4: voir p.4 No. 11)

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s. Si vous

installez le disque dur sur le

Français

SATA2_4

SATA2_5

SATA2_2

SATA2_3

SATA3_A1

SATA3_A2

SATA3_0

SATA3_1

SATA3_A3

SATA3_A4

le côté avec fil rouge côté
Broche1

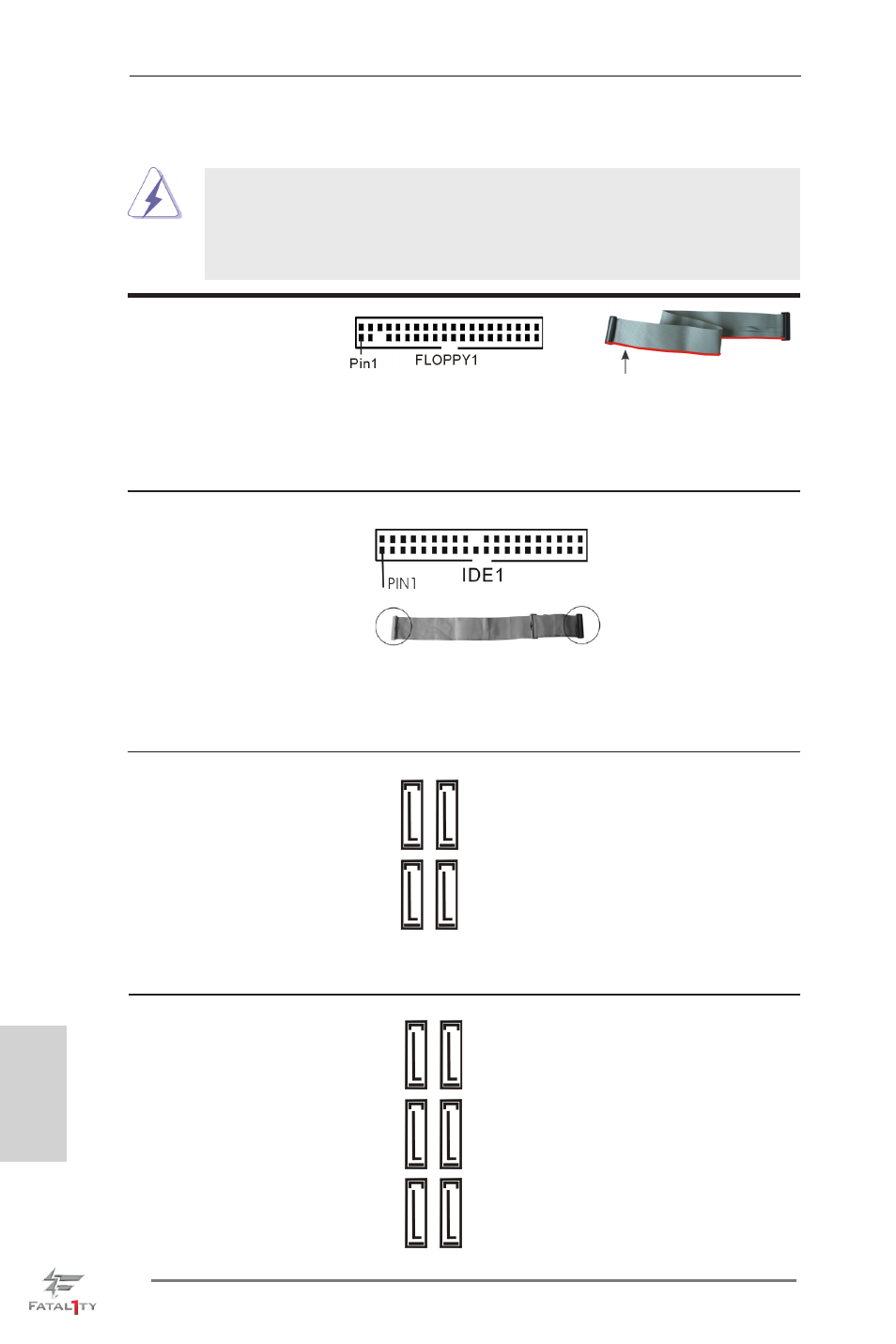

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!

Connecteur du lecteur
de disquette

(FLOPPY1 br. 33)
(voir p.4 No. 30)

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (noir)

(IDE1 br. 39, voir p.4 No. 8)

connecteur bleu

connecteur noir

vers la carte mère

vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique

pour les détails.
