Fatal1ty Z77 Professional Series Motherboard
141
Разъемы Serial ATA2 четыре соединителя Serial ATA2
(SATA2_2_3, см. стр. 4, п. 14) предназначаются для
(SATA2_4_5, см. стр. 4, п. 15) подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATA2. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 3,0
Гбит/с.
Разъемы Serial ATA3 шесть соединителя Serial ATA3
(SATA3_0_1, см. стр. 4, п. 13) предназначаются для
(SATA3_A1_A2, см. стр. 4, п. 12) подключения внутренних
(SATA3_A3_A4, см. стр. 4, п. 11) устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 6,0
Гбит/с. При установке жесткого
диска в порт eSATA3 задней
Ру
сский
SATA2_4 SATA2_5
SATA2_2 SATA2_3
SATA3_A1 SATA3_A2
SATA3_0 SATA3_1
SATA3_A3 SATA3_A4

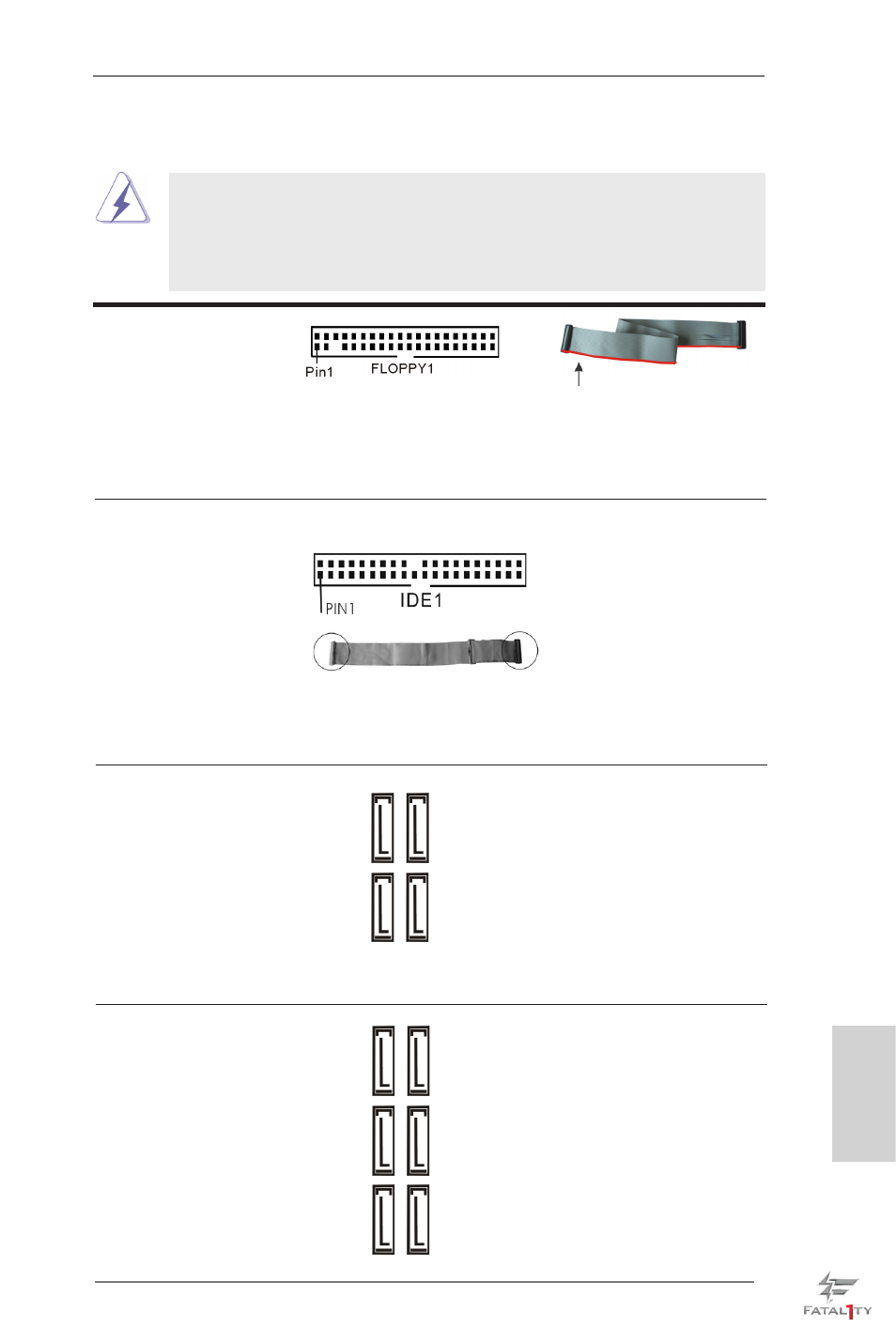

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъем дисковода
гибких дисков
(33-контактный FLOPPY1)
(см. стр. 4, п. 30)
Примечание. Убедитесь, что сторона кабеля с красной полосой соответствует
контакту 1 на разъеме.
la banda roja debe quedar en el
mismo lado que el contacto 1
Разъем первичного канала IDE (черный)
(39-контактный IDE1, см. стр. 4, п. 8)
80-жильный кабель ATA 66/100/133
Примечание. Подробную информацию вы найдете в инструкциях, предоставленных
производителем IDE-устройства.
Подключите синий разъем к
материнской плате Подключите черный разъем к
устройству IDE
