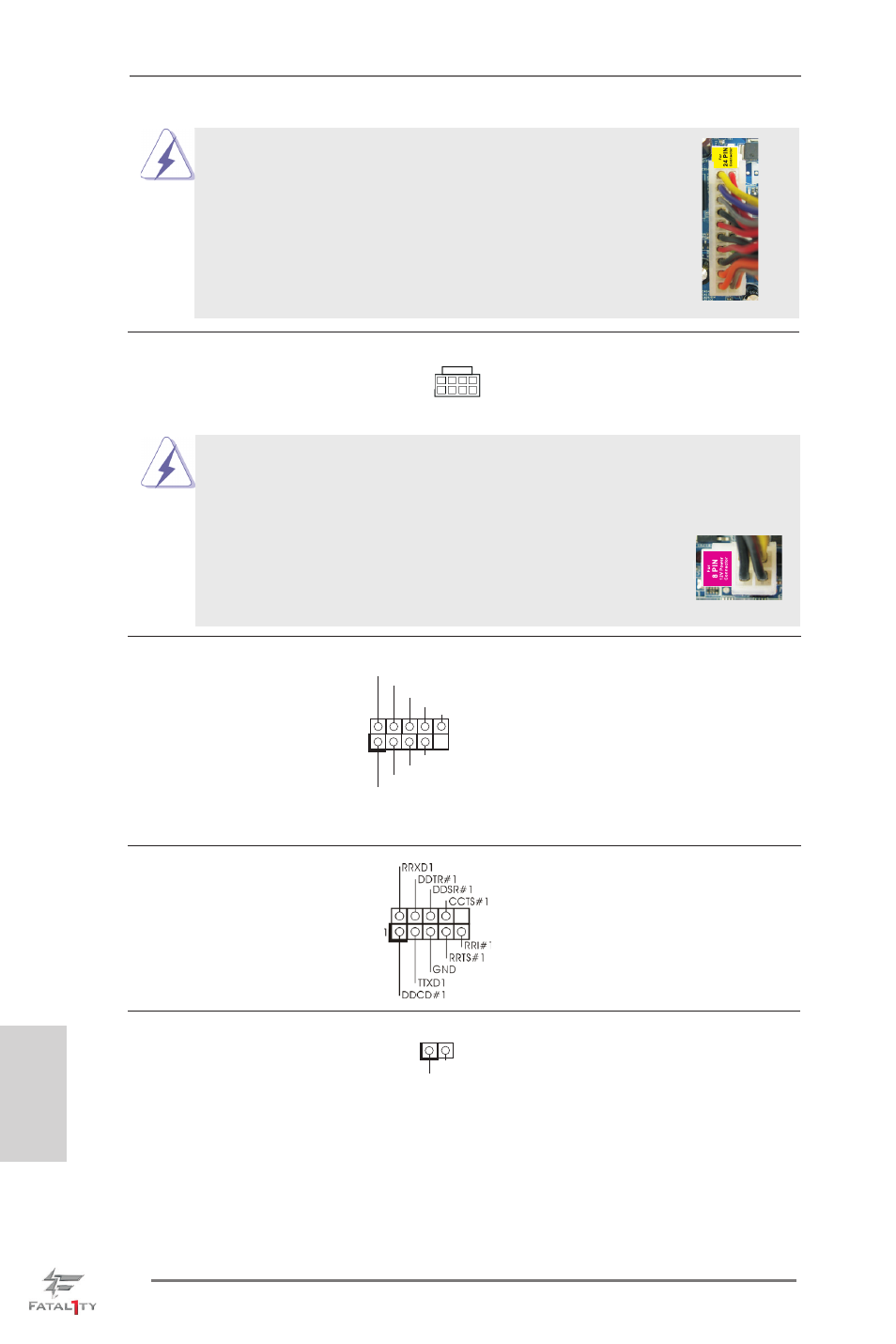

128

Fatal1ty Z77 Professional Series Motherboard

Cabezal del puerto COM

Este cabezal del puerto COM

(9-pin COM1)

se utiliza para admitir un

(vea p.4, N. 31)

módulo de puerto COM.

Cabecera HDMI_SPDIF

Cabecera HDMI_SPDIF. Ofrece

(HDMI_SPDIF1 de 2 pin)

una salida SPDIF la tarjeta

(vea p.4, N. 33)

VGA HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

cabecera.

SPDIFOUT

GND

1

Español

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

12

1

24

13

Cabezal de alimentación ATX 12V

Conecte la fuente de

(8-pin ATX12V1)

alimentación ATX 12V a su

(vea p.4, N. 2)

cabezal.

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,
puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin
ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte
su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V

8 5

4 1

8 5

4 1

Jefe de IEEE 1394

Además de un puerto de IEEE

(9-pin FRONT_1394)

1394 del defecto en el panel de

(ver p.4, N. 28)

I/O, hay un jefe de IEEE 1394

(FRONT_1394) en esta placa

base. Este jefe de IEEE 1394

puede apoyar un puerto de

IEEE 1394.

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0
