Fatal1ty Z77 Professional Series Motherboard

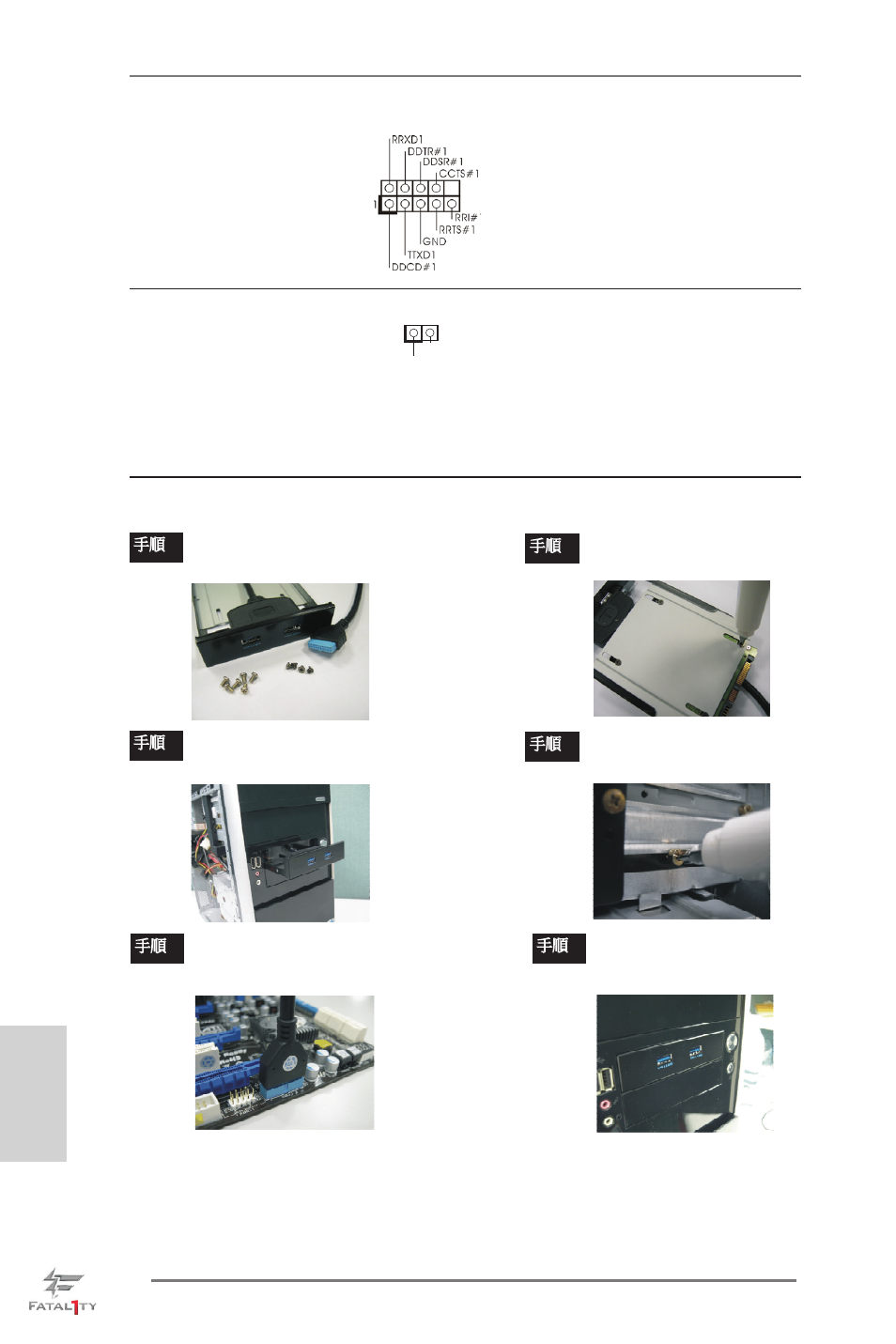

前面USB 3.0パネルの取り付けガイド
前面USB 3.0パネルを筐体の2.5インチドライブ
ベイに取り付けます。
手順 3
手順 4
正面 USB 3.0 パネルを 6 本のシャーシ
ねじでドライブベイに取り付けます。
手順 1
手順 2
バンドルされた前面 USB 3.0 パネル、4 本の
HDD ねじ、6 本のシャーシねじを準備します。
2.5” HDD/SSD を 4 本の HDD ねじで前
面 USB 3.0 パネルに取り付けます。
これで前面USB 3.0パネルの
使用準備は完了です。
前面USB 3.0ケーブルをマザーボードのUSB
3.0ヘッダ(USB3_6_7)に差し込みます。
手順 5
手順 6
日本語
HDMI_SPDIF ヘッダ
HDMI_SPDIF ヘッダは、SPDIF 音声
(2- ピン HDMI_SPDIF1)
出力を HDMI VGA カードに提供し、
ページ 4, アイテム 33 を参照
システムで HDMI デジタル TV/ プロ
ジェクタ /LCD デバイスに接続できる
ようにします。HDMI VGA カードの
HDMI_SPDIF コネクタを、このヘッダに
接続してください。
シリアルポートヘッダ
この COM1 ヘッダは、シリアルポートモ
(9 ピン COM1)
ジュールをサポートします。
ページ 4, アイテム 31 を参照
SPDIFOUT
GND
