Fatal1ty Z77 Professional Series Motherboard

143

1. Система High Definition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако

для ее правильной pаботы кабель панели в корпусе должен

поддерживать HDA. При сборке системы следуйте инструкциям,

приведенным в нашем руководстве и руководстве пользователя

для корпуса.

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а

выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для

аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

E. Процедура активации микрофона приведена ниже.

Для ОС Windows

®

XP / XP 64-бита:

Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство

записи). Затем щелкните «FrontMic» (Передний микрофон).

Для ОС Windows

®

7 / 7 64-бита, Vista

TM

/ Vista

TM

64-бита:

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели

управления Realtek. Отрегулируйте уровень «Recording

Volume» (Громкость записи).

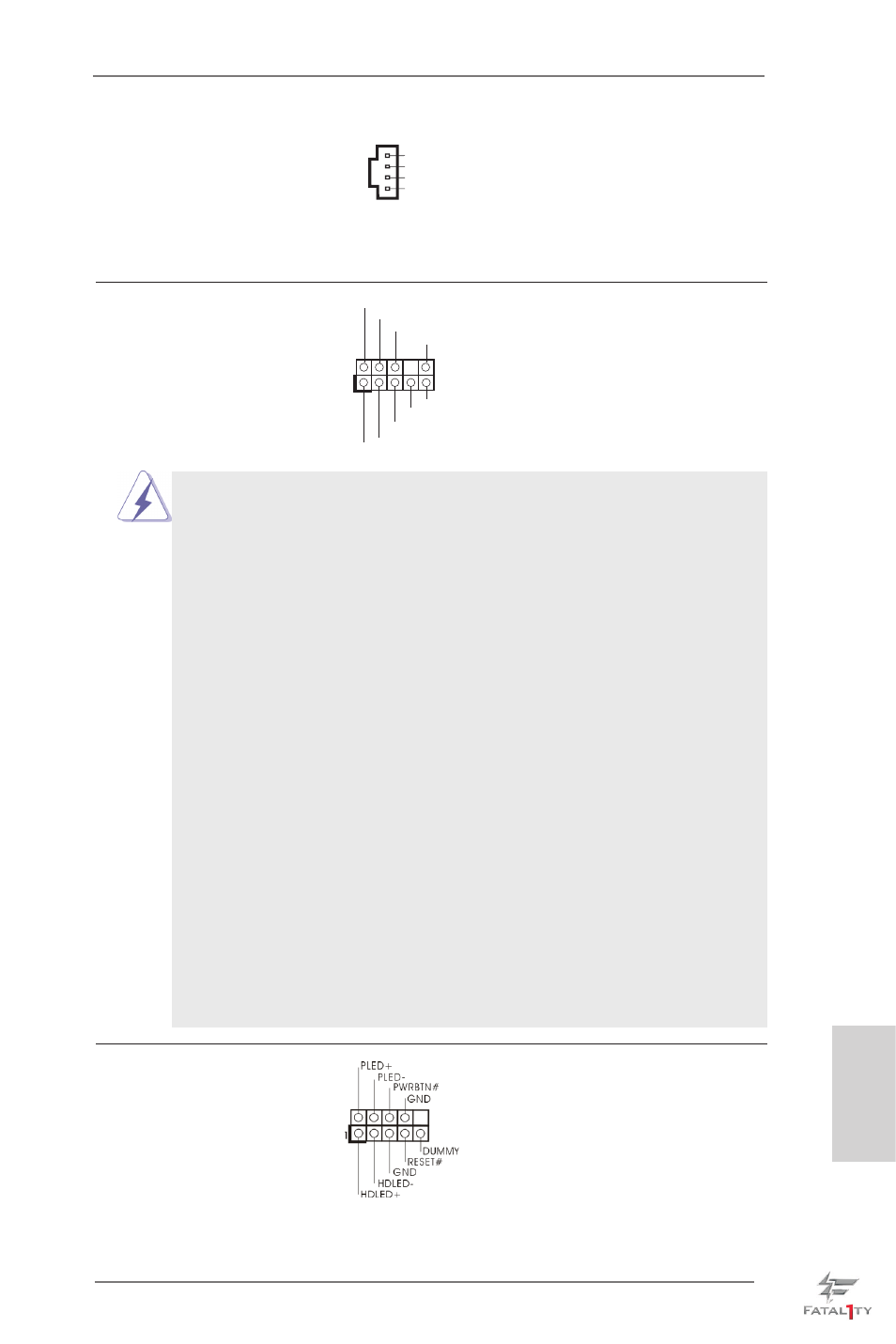

Колодка системной панели

Данная колодка обеспечивает

(9-контактный PANEL1)

работу нескольких функций

(см. стр. 4, п. 21)

передней панели системы.

Ру

сский

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Аудиоразъем передней

Этот интерфейс предназначен

панели

для присоединения аудиокабеля

(9-контактный HD_AUDIO1)

передней панели,

(см. cтр. 4, п. 32)

обеспечивающего удобное

подключение аудиоустройств и

управление ими.

Внутренние аудиоразъемы

Эти разъемы позволяют

(4-контактный CD1)

получать входной

(см. cтр. 4, п.42)

стереофонический аудиосигнал

от таких источников, как

дисковод CD-ROM, DVD-ROM ТВ-

тюнер или карта MPEG.

CD1

CD -L

GND

GND

CD -R
