Fatal1ty Z77 Professional Series Motherboard
195
システムパネルコネクタ このコネクタは数種類のシステムフ ロ
(9 ピン PANEL1) ントパネルの機能を提供します。
ページ 4, アイテム 21 を参照
シャーシに付いている電源スイッチ、リセットスイッチ、システムステータスイン
ジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。ケーブ
ルを接続する前にピンの正負極性にご注意ください。
PWRBTN ( 電源スイッチ ):
前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス
テム電源オフ方法を設定して変更することも可能です。
日本語

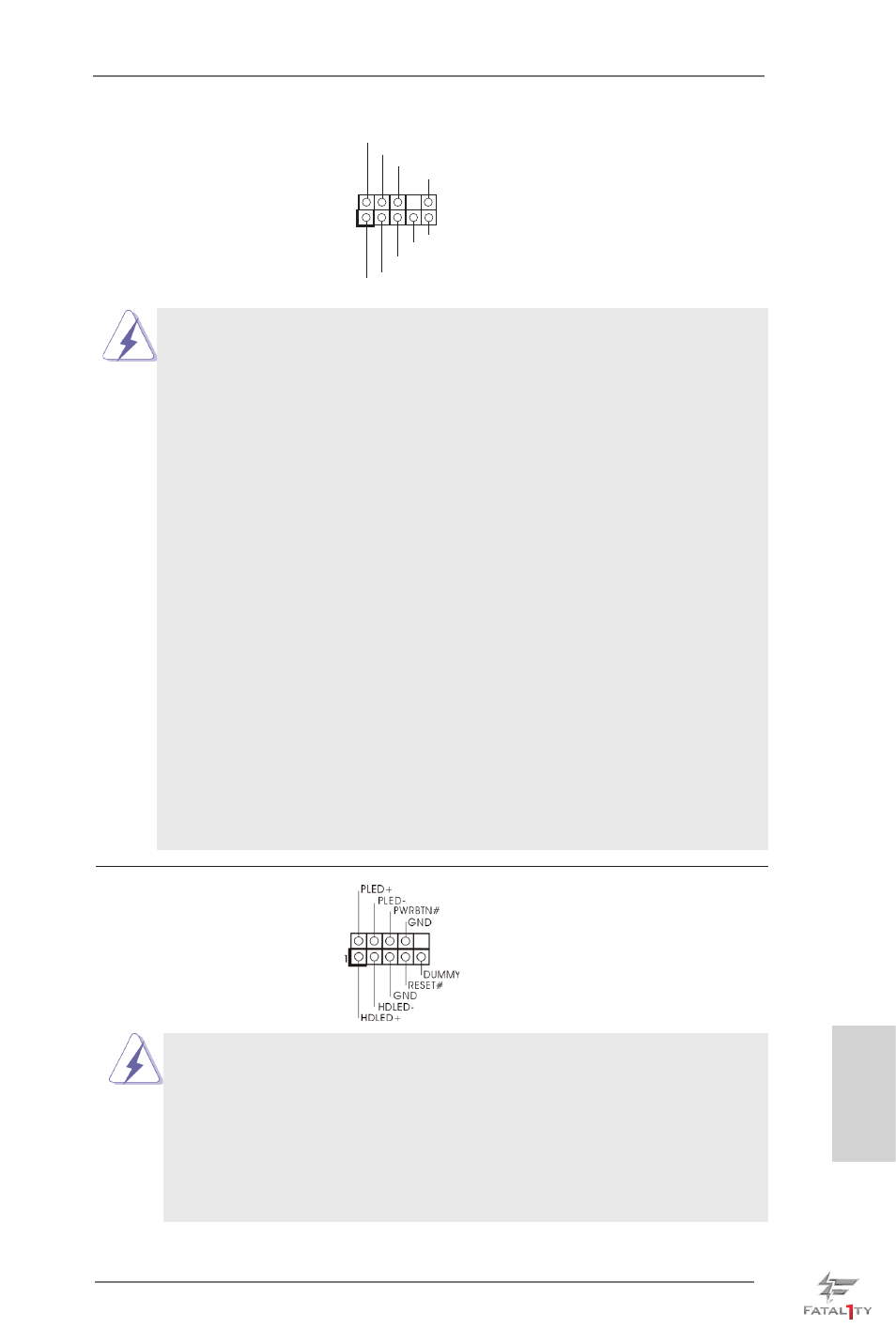

フロントオーディオパネルコネクタ このコネクタは、オーディオ機器との便
(9 ピン HD_AUDIO1) 利な接続とコントロールを可能にする
ページ 4, アイテム 32 を参照 フロンとオーディオパネルのためのイン
ターフェイスです。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. ハイディフィニションオーディオはジャックセンシングをサポートしますが、
正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必
要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ
ステムを取り付けてください。
2. AC’97 オーディオパネルを使用する場合、次のように前面パネルのオー
ディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
C. Ground (GND) を Ground (GND) に接続します。
D. MIC_RET と OUT_RET はオーディオパネル専用です。AC’97
オーディオパネルに接続する必要はありません。
E. フロントマイクを有効化するには。
Windows ® XP / XP 64-bit OS の場合 :
“Mixer” ( ミキサー ) を選択し、続いて “Recorder” ( レコー
ダー ) を選択します。その後 “FrontMic” ( フロントマイク )
をクリックします。
Windows ® 7 / 7 64-bit / Vista TM / Vista TM 64-bit
OS の場合 :
Realtek コントロールパネルから “FrontMic” ( フロントマイ
ク ) タブを開きます。 “Recording Volume”( 録音音量 ) を
調整します。
