繁體中文 – ASRock Fatal1ty Z77 Professional User Manual
Page 227

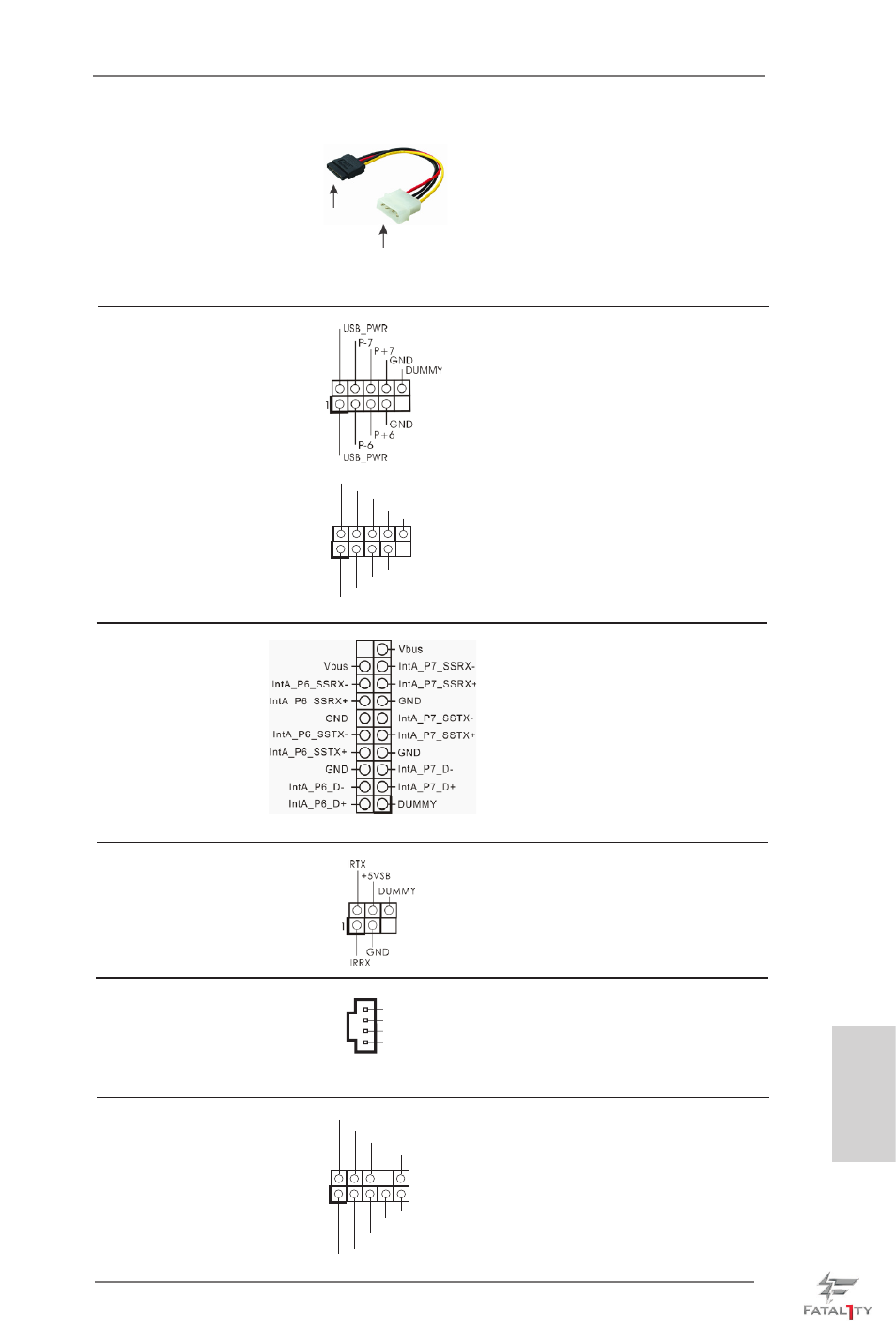

Fatal1ty Z77 Professional Series Motherboard
227
USB 3.0 擴充接頭
除了位於 I/O 面板的六個 USB
(19 針 USB3_6_7)
3.0 接口之外,這款主機板有一
( 見第 4 頁第 9 項 )
組 USB 3.0 接針。這組 USB 3.0
接針可以支援兩個 USB 3.0 接
口。
紅外線模組接頭
這個接頭支援一個選配的模組 ,
(5 針 IR1)
可用來無線傳輸和接收紅外線。
( 見第 4 頁第 29 項 )
前置音效接頭
可以方便連接音效設備。
(9 針 HD_AUDIO1)
( 見第 4 頁第 32 項 )
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
繁體中文
USB 2.0 擴充接頭
除了位於 I/O 面板的六個 USB
(9 針 USB_6_7)
2.0 接口之外,這款主機板有兩
( 見第 4 頁第 24 項 )
組 USB 2.0 接針。每組 USB 2.0
接針可以支援兩個 USB 2.0 接
口。
(9 針 USB_8_9)
( 見第 4 頁第 25 項 )
Serial ATA (SATA)
請將 SATA 電源線黑色的一端
電源線
連接到 SATA 驅動器的電源接
( 選配 )
口。然後將 SATA 電源線白色
的一端連接到電源適配器的
電源接口。
連接到電源
適配器
連接到 SATA 硬碟
電源接口
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
內置音效接頭
可以透過 CD-ROM,DVD-ROM,
(4 針 CD1)
T V T u n e r 或 M P E G 卡接收音效
(CD1 見第 4 頁第 42 項 )
輸入。
CD1
CD -L
GND
GND
CD -R
