162
Fatal1ty Z77 Professional Series Motherboard

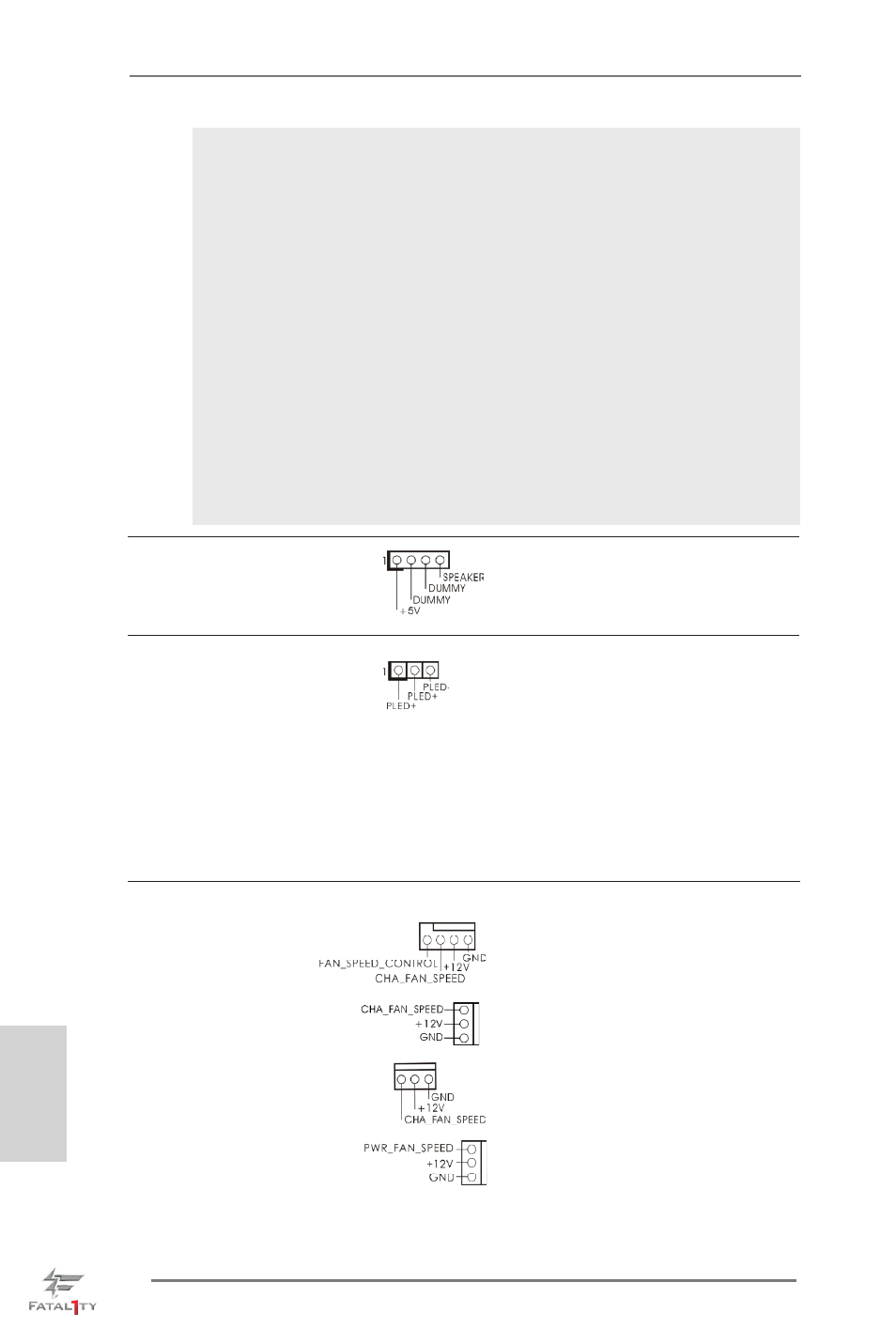

Güç LED’i Fişi Sistem gücü durumunu
(3-pinli PLED1) belirtmek için lütfen kasa güç
(bkz. s.4 No. 19)
LED’ini bu fişe bağlayın. Sistem
çalışırken LED açıktır. LED S1/
S3 durumunda yanıp sönmeye
devam eder. LED S3/S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1) fanına bu konektöre bağlayın
(bkz. s.4 No. 26) ve siyah kabloyu toprak pinine
bağlayın. CHA_FAN1,
(3-pinli CHA_FAN2)
CHA_FAN2 ve CHA_FAN3
(bkz. s.4 No. 43) destekli Fan Denetimi.
(3-pinli CHA_FAN3)
(bkz. s.4 No. 22)
(3-pinli PWR_FAN1)
(bkz. s.4 No. 41)
Türkçe
Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fişe
(4-pinli SPEAKER1) bağlayın.
(bkz. s.4 No. 20)
donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,
bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
PLED (Sistem Gücü LED’i):
Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem
çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön
meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken
LED söner.
HDLED (Sabit Disk Çalışma LED’i):
Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk
veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
