Fatal1ty Z77 Professional Series Motherboard

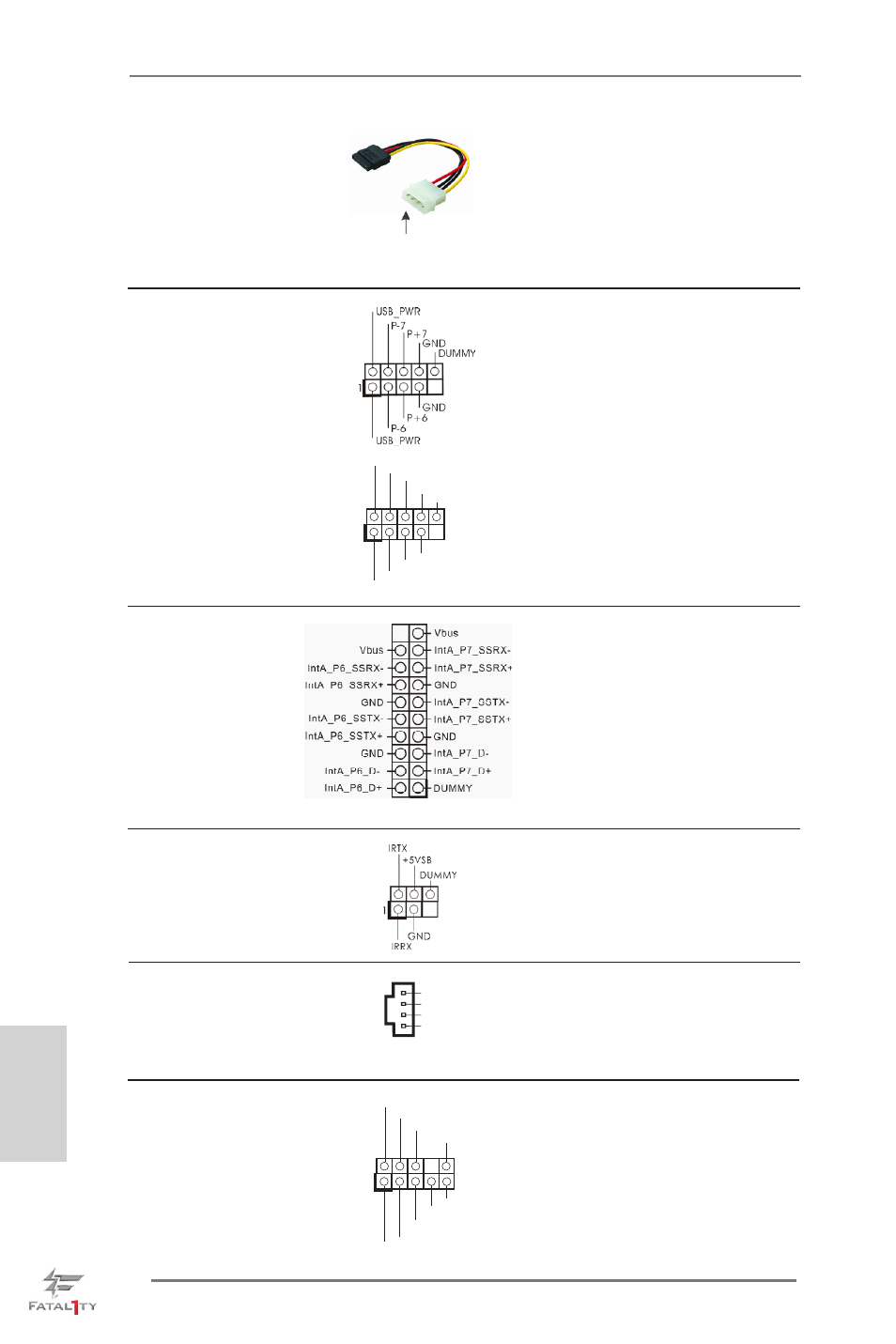

USB 3.0 擴展接頭 除了位於 I/O 面板的六個默認
(19 針 USB3_6_7) USB 3.0 接口之外，這款主板有
( 見第 4 頁第 9 項 ) 一組 USB 3.0 接針。這組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
紅外線模塊接頭 這個接頭支持一個選配的無線發
(5 針 IR1) 送和接受紅外線的模塊。
( 見第 4 頁第 29 項 )
前置音頻面板接頭 可以方便連接音頻設備。
(9 針 HD_AUDIO1)
( 見第 4 頁第 32 項 )
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
簡體中文
USB 2.0 擴展接頭 除了位於 I/O 面板的六個默認
(9 針 USB_6_7) USB 2.0 接口之外，這款主板有
( 見第 4 頁第 24 項 ) 兩組 USB 2.0 接針。這組 USB 2.0
接針可以支持兩個 USB 2.0 接
口。
(9 針 USB_8_9)
( 見第 4 頁第 25 項 )
Serial ATA (SATA) 請將 SATA 電源線黑色的一端
電源線 連接到 SATA 驅動器的電源接
( 選配 ) 口。然后將 SATA 電源線白色
的一端連接到電源適配器的電源
接口。 連接到電源
適配器
連接到 SATA 硬盤
電源接口
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
內置的音頻接頭 可以通過 CD-ROM，DVD-ROM，
(4 針 CD1) TV 調諧器或 MPEG 卡接收音頻
(CD1 見第 4 頁第 42 項 ) 輸入。
CD1
CD -L
GND
GND
CD -R
