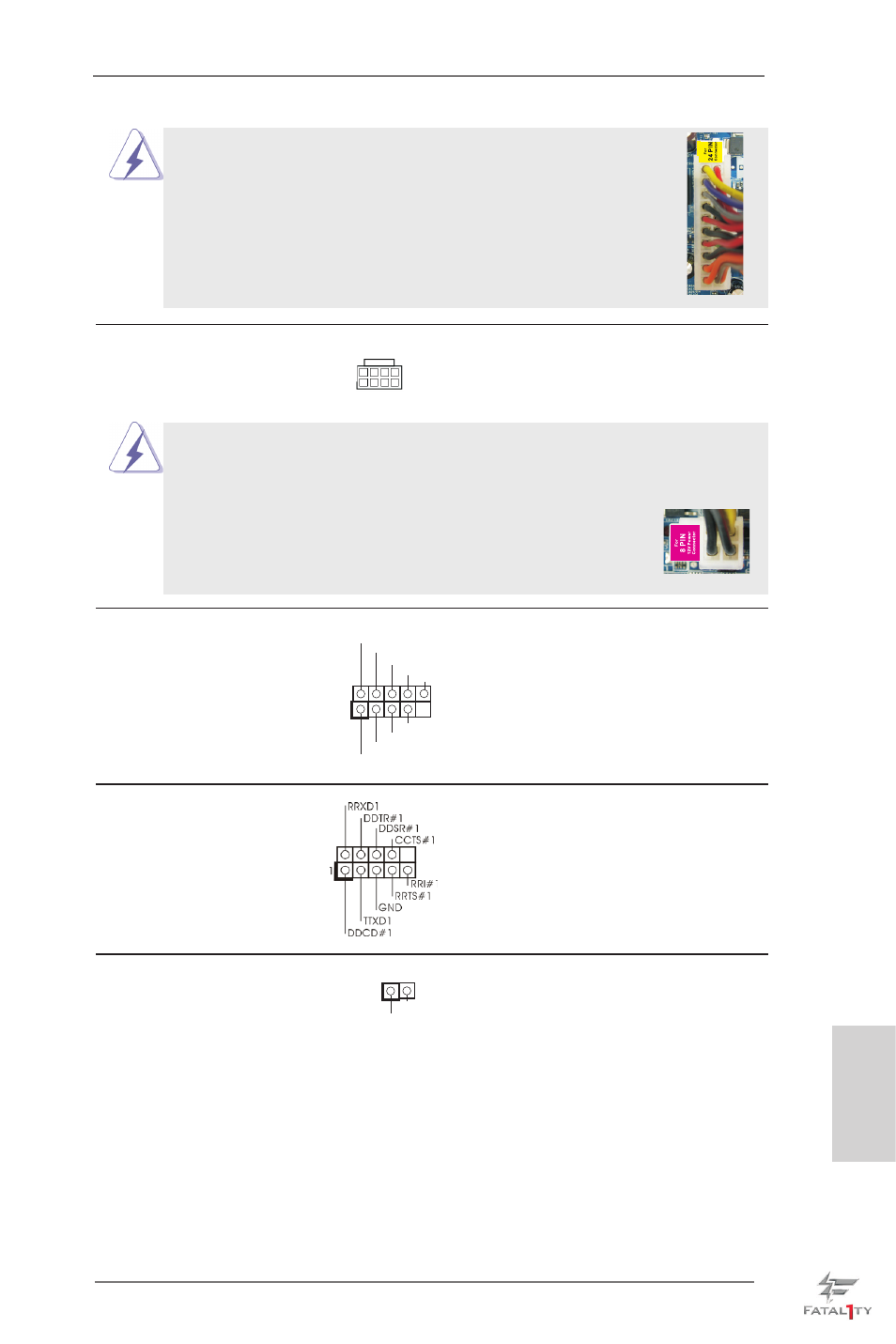

Fatal1ty Z77 Professional Series Motherboard

213

串行接口連接器

這個 COM1 端口支持一個串行接

(9 針 COM1)

口的外設。

( 見第 4 頁第 31 項 )

HDMI_SPDIF 接頭

HDMI_SPDIF 接頭,提供 SPDIF

(2 針 HDMI_SPDIF1)

音頻輸出至 HDMI 顯卡,支持將

( 見第 4 頁第 33 項 )

電腦連接至帶 HDMI 的數字電視

/ 投影儀 / 液晶顯示器等設備。

請將 HDMI 顯卡的 HDMI_SPDIF 接

口連接到這個接頭。

SPDIFOUT

GND

1

簡體中文

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

1

24

13

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 接頭

請將一個 ATX 12V 電源供應器接

(8 針 ATX12V1)

到這個接頭。

( 見第 4 頁第 2 項 )

8 5

4 1

8 5

4 1

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

IEEE 1394 接口

除了位於 I/O 面板的一個默

(9 針 FRONT_1394)

認 IEEE 1394 接口之外,這

( 見第 4 頁第 28 項 )

款主板有一組 IEEE 1394 接

針。這組 IEEE 1394 接針可

以支持一個 IEEE 1394 接口。
