Fatal1ty Z77 Professional Series Motherboard
123
Conexiones de serie ATA2 Estas cuatro conexiones de
(SATA2_2_3: vea p.4, N. 14) serie ATA2 (SATA2) admiten
(SATA2_4_5: vea p.4, N. 15) cables SATA para dispositivos
de almacenamiento internos. La
interfaz SATA2 actual permite
una velocidad de transferencia
de 3.0 Gb/s.
Conexiones de serie ATA3 Estas seis conexiones de
(SATA3_0_1: vea p.4, N. 13) serie ATA3 (SATA3) admiten
(SATA3_A1_A2: vea p.4, N. 12) cables SATA para dispositivos
(SATA3_A3_A4: vea p.4, N. 11) de almacenamiento internos. La
interfaz SATA2 / SATA3 actual
permite una velocidad de
transferencia de 6.0 Gb/s. Si
instala la unidad de disco duro
en el puerto eSATA3 situado en
Español
SATA2_4 SATA2_5
SATA2_2 SATA2_3
SATA3_A1 SATA3_A2
SATA3_0 SATA3_1
SATA3_A3 SATA3_A4
la banda roja debe quedar en
el mismo lado que el contacto 1

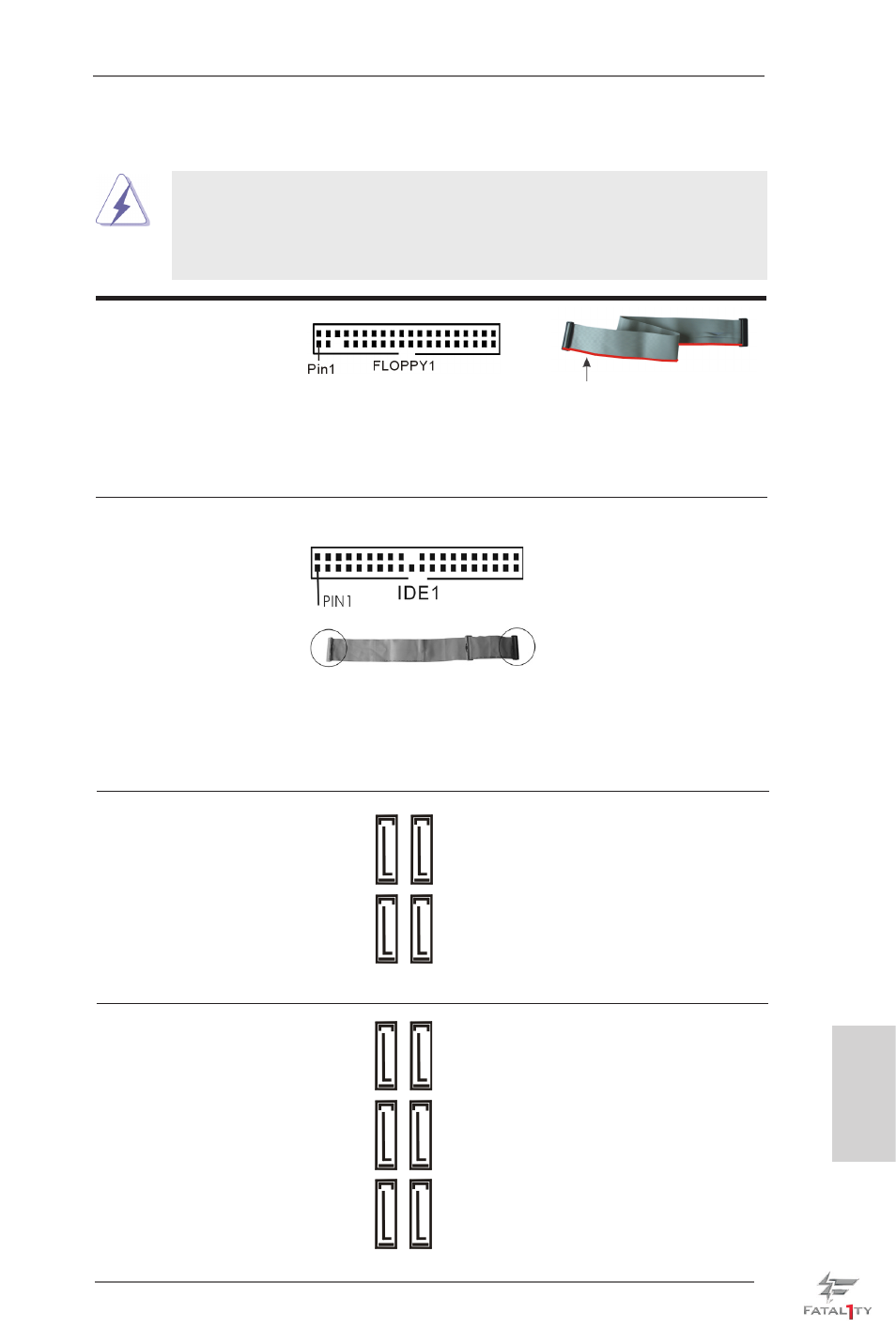

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conector de disquetera
(33-pin FLOPPY1)
(vea p.4, N. 30)
Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado
que el contacto 1 de la conexión.
IDE conector primario (negro)
(39-pin IDE1, vea p.4, N. 8)
Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para
conocer los detalles.
Conector azul
a placa madre Conector negro
a aparato IDE
Cable ATA 66/100/133 de conducción 80
