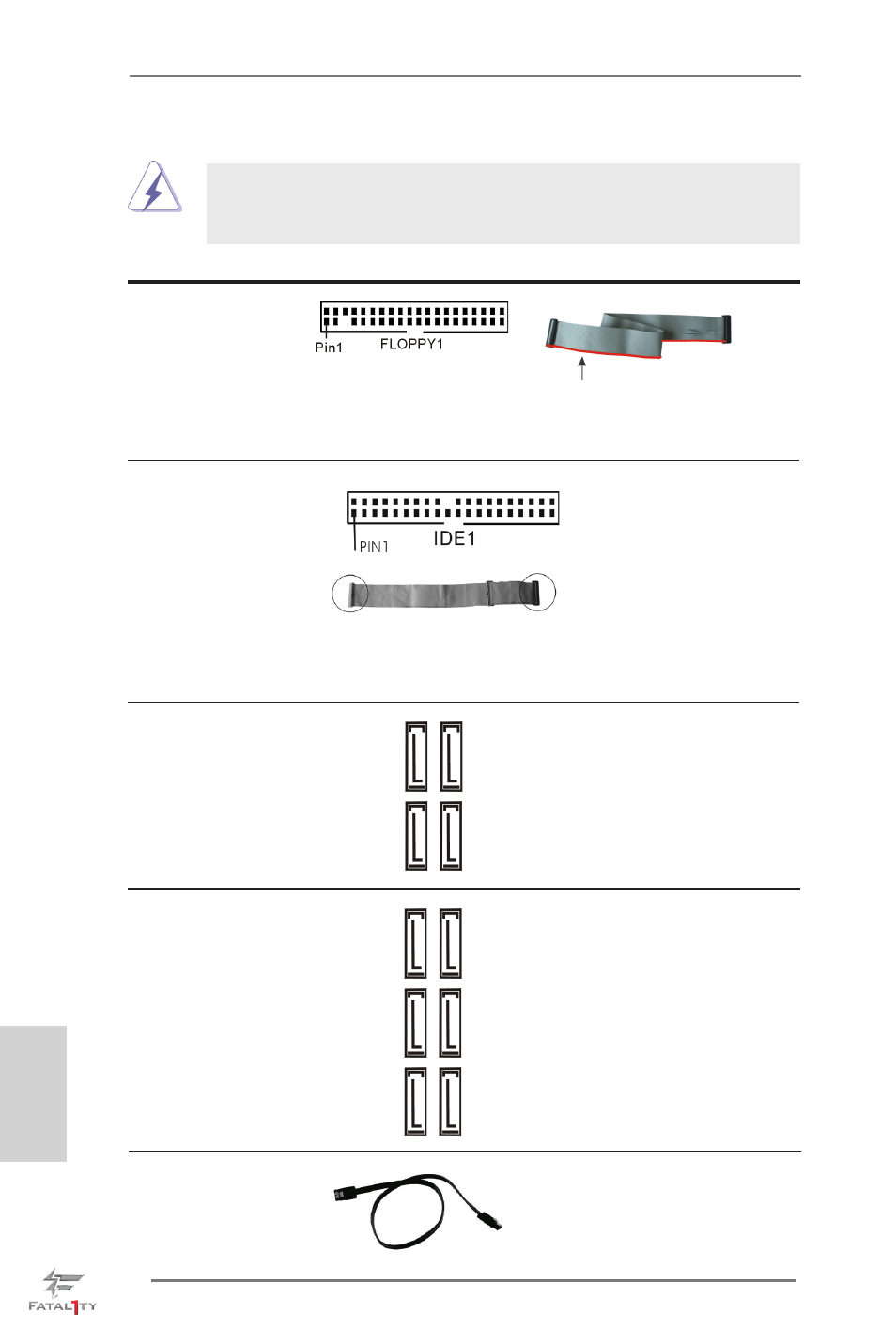

226

Fatal1ty Z77 Professional Series Motherboard

Serial ATA (SATA)

SATA 數據線的任意一端均可連

數據線

接 SATA/SATA2/SATA3 硬碟或者

( 選配 )

主機板上的 SATA2/SATA3 接口。

Serial ATA2 接口

這裡有四組 Serial ATA2

(SATA2_2_3: 見第 4 頁第 14 項 )

(SATA2) 接口支援 SATA 數據線

(SATA2_4_5: 見第 4 頁第 15 項 )

作為內部儲存設置。目前 SATA2

界面理論上可提供高達 3.0Gb/s

的數據傳輸速率。

Serial ATA3 接口

這裡有六組 Serial ATA3

(SATA3_0_1: 見第 4 頁第 13 項 )

(SATA3) 接口支援 SATA 數據線

(SATA3_A1_A2: 見第 4 頁第 12 項 )

作為內部儲存設置。目前 SATA3

(SATA3_A3_A4: 見第 4 頁第 11 項 )

界面理論上可提供高達 6.0Gb/s

的數據傳輸速率。若在後方 I/O

的 eSATA3 連接埠安裝硬碟,內

部 SATA3_A4 將失去作用。

繁體中文

SATA2_4

SATA2_5

SATA2_2

SATA2_3

SATA3_A1

SATA3_A2

SATA3_0

SATA3_1

SATA3_A3

SATA3_A4

1.4 接頭

此類接頭是不用跳線帽連接的,請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !

接頭

圖示

說明

磁碟機接頭

(33 針 FLOPPY1)

( 見第 4 頁第 30 項 )

注意 : 請確保數據線標紅色的一邊插入接頭第 1 針腳 (Pin1) 的位置。

將標示紅色的一邊插入第 1 針腳 (Pin1)

主 IDE 接頭 ( 黑色 )

(39 針 IDE1,見第 4 頁第 8 項 )

注意 : 請查閱您的 IDE 驅動器供應商提供的說明書了解詳細資料。

藍色端接到主機板上

黑色端接到硬碟驅動器上

80 針的 ATA 66/100/133 排線
