Fatal1ty Z77 Professional Series Motherboard
193

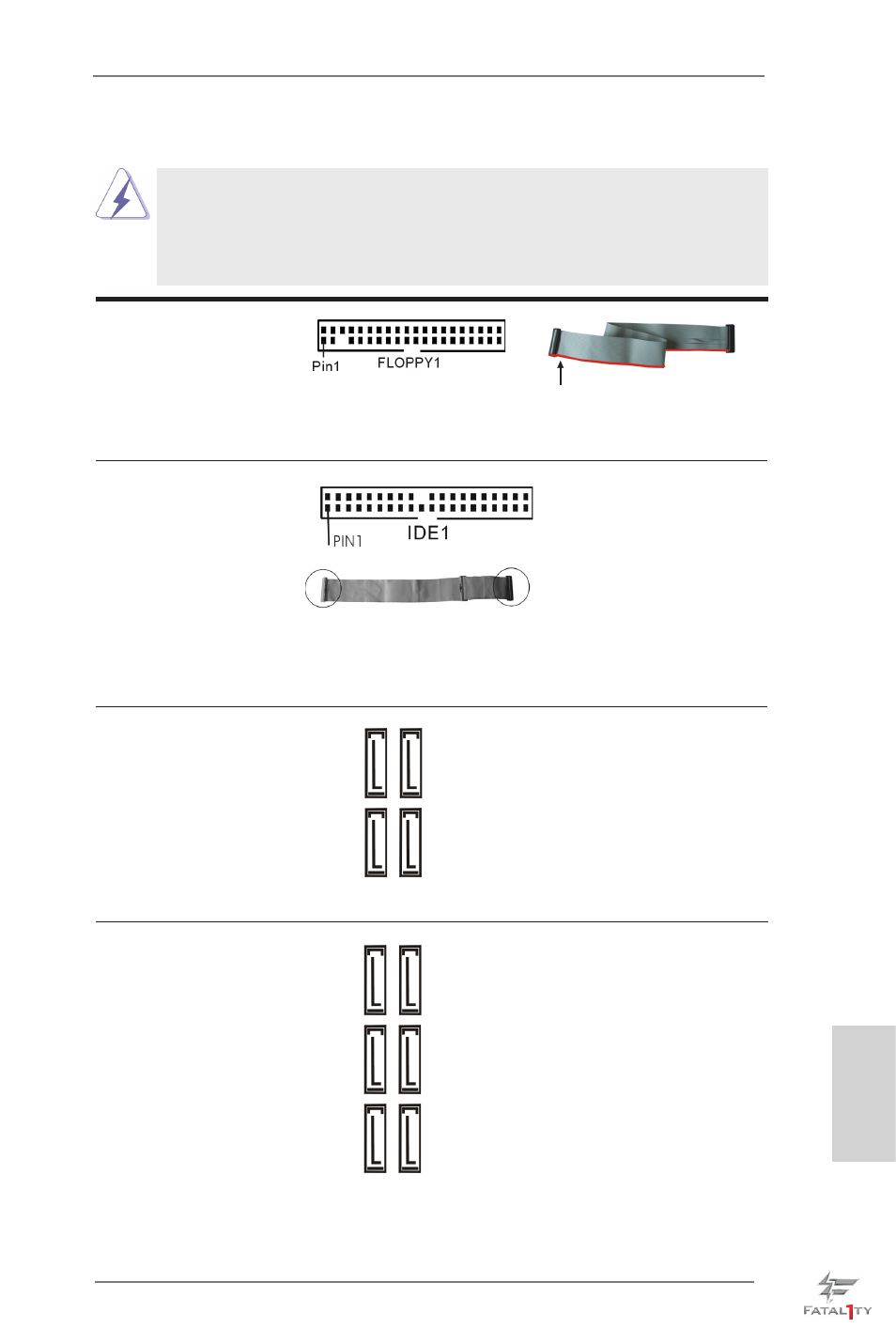

シリアル ATA2 コネクタ これら 4 本のシリアル ATA2 (SATA2）
SATA2_2_3: コネクタは内蔵ストレーデバイスに使用
ページ 4, アイテム 14 を参照 する SATA データケーブルに対応して
SATA2_4_5: います。現在の SATA2 インタフェース
ページ 4, アイテム 15 を参照 の最大データ転送速度は 3.0Gb/s で
す。
シリアル ATA3 コネクタ これら 6 本のシリアル ATA3 (SATA3）
SATA3_0_1: コネクタは内蔵ストレーデバイスに使用
ページ 4, アイテム 13 を参照 する SATA データケーブルに対応して
SATA3_A1_A2: います。現在の SATA3 インタフェース
ページ 4, アイテム 12 を参照 の最大データ転送速度は 6.0Gb/s で
SATA3_A3_A4: す。背面 I/O の eSATA3 ポートに HDD
ページ 4, アイテム 11 を参照 を取り付ける場合、内部 SATA3_A4 は
機能しません。
日本語
SATA2_4 SATA2_5
SATA2_2 SATA2_3
SATA3_A1 SATA3_A2
SATA3_0 SATA3_1
SATA3_A3 SATA3_A4
赤い縞模様の側とピン 1
1.4 オンボードのヘッダとコネクタ類
FDD コネクタ
(33 ピン FLOPPY1)
ページ 4 アイテム 30 参照
注意 : ケーブルの赤い縞模様の側がコネクタのピン 1 側に接続されていることを確認してください。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
プライマリ IDE コネクタ ( 黒 )
(39 ピン IDE1)
ページ 4, アイテム 8 を参照
コネクタの青色の端子を
マザーボードに。
80- コンダクタ ATA 66/100/133 ケーブル
注意 : 詳細については、IDE デバイスベンダーの指示を参照してください。
黒色の端子を IDE デバ
イスに接続してください。
