ASRock Fatal1ty Z77 Professional - Manual (Page 194)

194
Fatal1ty Z77 Professional Series Motherboard

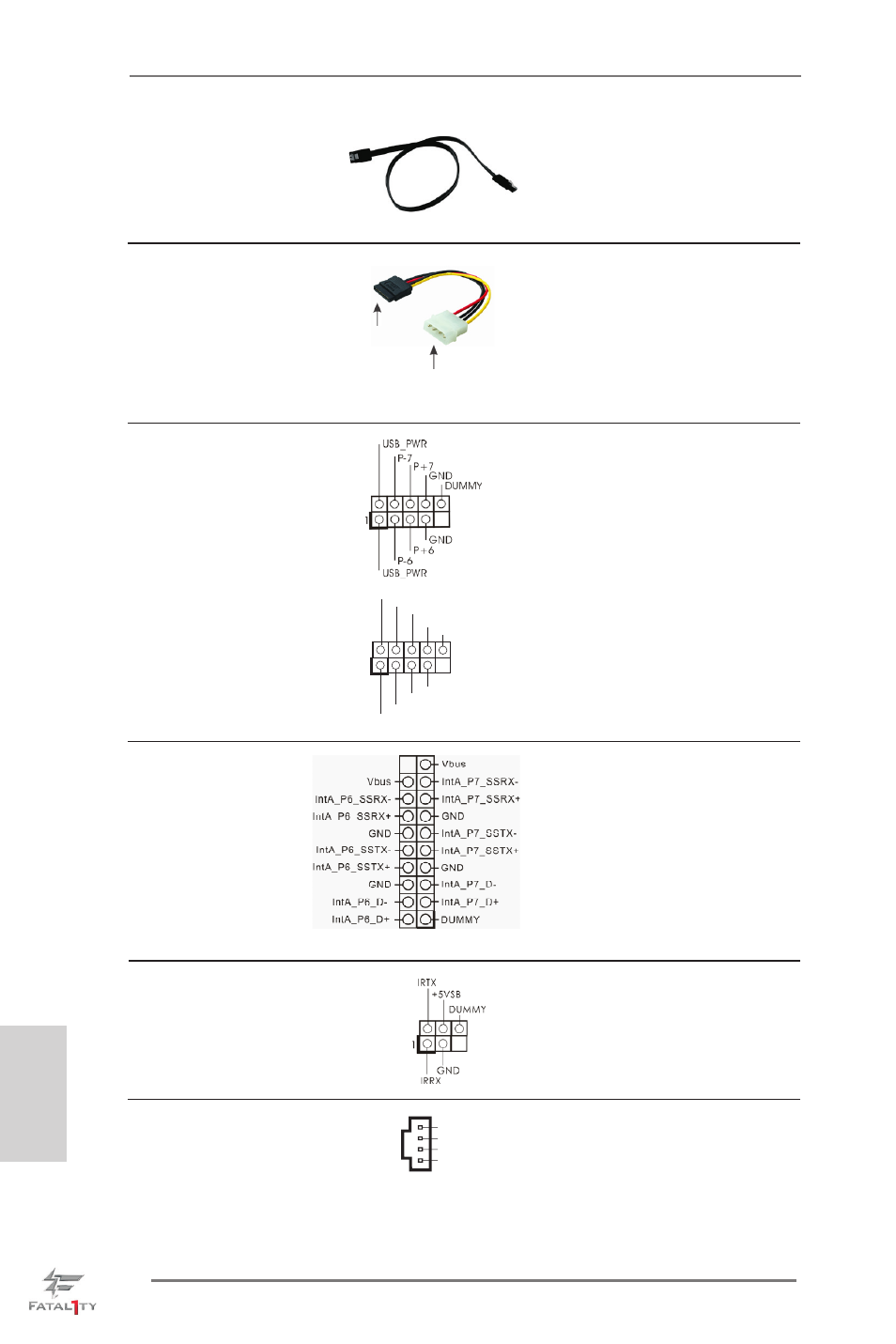

USB 3.0 ヘッダ I/O パネルには、デフォルトの 6 つの
(19 ピン USB3_6_7) USB 3.0 ポート以外に、このマザーボ
ページ 4, アイテム 9 を参照 ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ
(5 ピン IR1) ジュールに対応します。
ページ 4, アイテム 29 を参照
日本語
USB 2.0 ヘッダ I/O パネルには、デフォルトの 6 つの
(9 ピン USB_6_7) USB 2.0 ポート以外に、このマザーボ
ページ 4, アイテム 24 を参照 ードに 2 つの USB 2.0 ヘッダが搭載
されています。それぞれの USB 2.0
ヘッダは 2 つの USB 2.0 ポートをサ
ポートできます。
(9 ピン USB_8_9)
ページ 4, アイテム 25 を参照
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
シリアル ATA（SATA） SATA データケーブルのどちらかの端
データケーブル（オプション） をマザーボードの SATA / SATA2 /
SATA3 ハードディスク、または SATA2
/ SATA3 コネクタに接続できます。
シリアル ATA（SATA） SATA 電源ケーブルの黒端を各ドラ
電源ケーブル（オプション） イブの電源コネクタに接続し、白
端をパワーサプライの電源コネク
タに接続してください。
パワーサプラ
イに接続
SATA HDD 電源
コネクタに接続
内部オーディオコネクタ このコネクタを使うと、CD-
(4 ピン CD1) ROM、DVD-ROM、TV チュー
ページ 4, アイテム 42 を参照 ナーカード、MPEG カードといっ
た音楽ソースからステレオオー
ディオ入力を受信できます。
CD1
CD -L
GND
GND
CD -R
