Fatal1ty Z77 Professional Series Motherboard
129

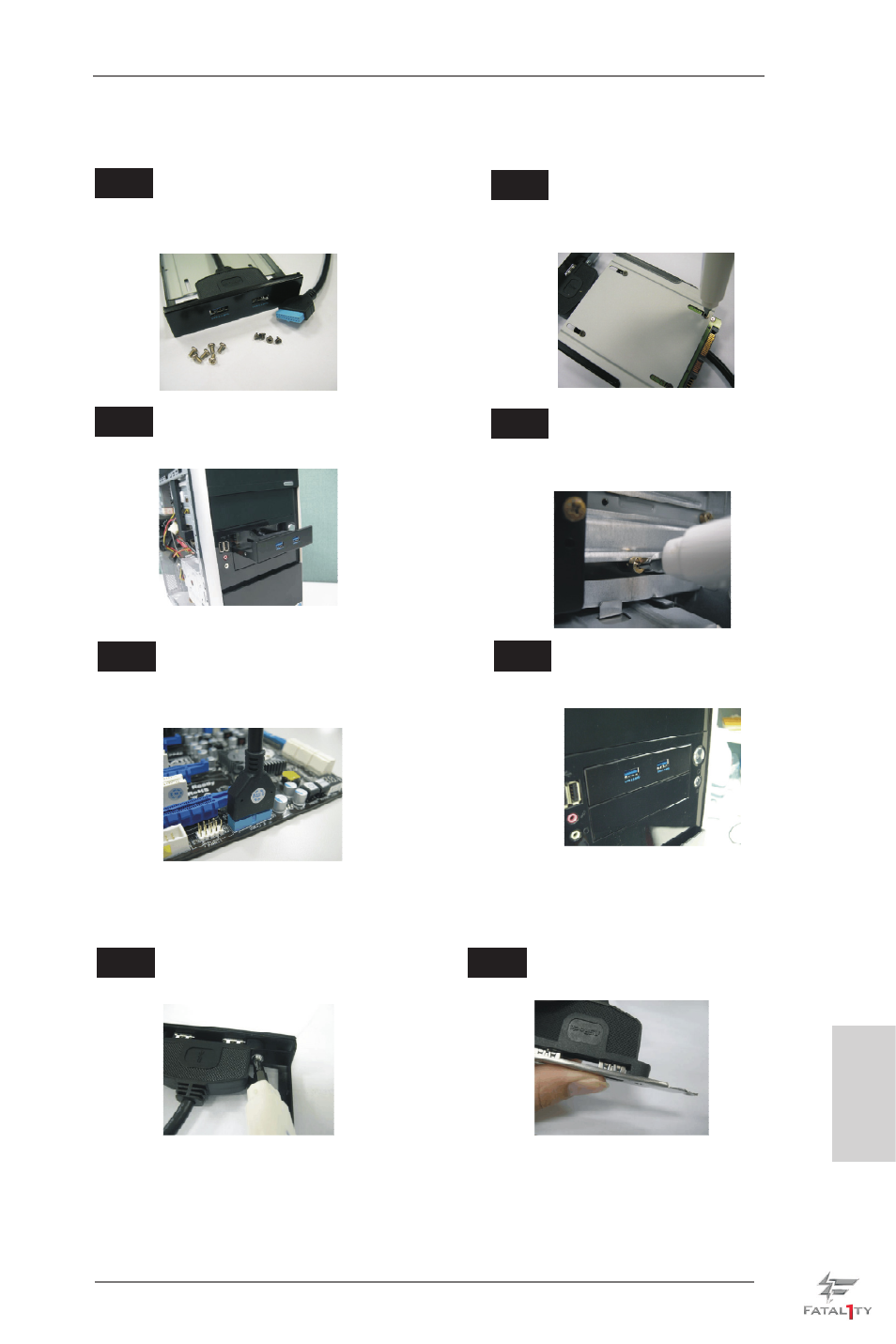

Guía de instalación del soporte USB 3.0 posterior
Coloque el cable USB 3.0 el soporte
USB 3.0 posterior juntos. Desatornille los dos tornillos del panel
USB 3.0 frontal. Paso 1 Paso 2
Español
Guía de instalación del Panel frontal USB 3.0
Instale el Panel frontal USB 3.0 en la bahía
de unidad de 2,5” del chasis. Paso 3 Paso 4
El Panel frontal USB 3.0 quedará así listo
para su uso. Conecte el cable del Panel frontal USB 3.0 a
la cabecera USB 3.0 (USB3_6_7) de la placa
base. Paso 5 Paso 6
Atornille el Panel frontal USB 3.0 a la
bahía de unidad empleando los seis
tornillos de fijación al chasis.
Prepare el Panel frontal USB 3.0, los cuatro
tornillos para unidad HDD y los seis tornillos
de fijación al chasis suministrados. Paso 1 Paso 2 Atornille la unidad HDD/SSD de 2,5” al
Panel frontal USB 3.0 empleando los
cuatro tornillos para unidad HDD.
