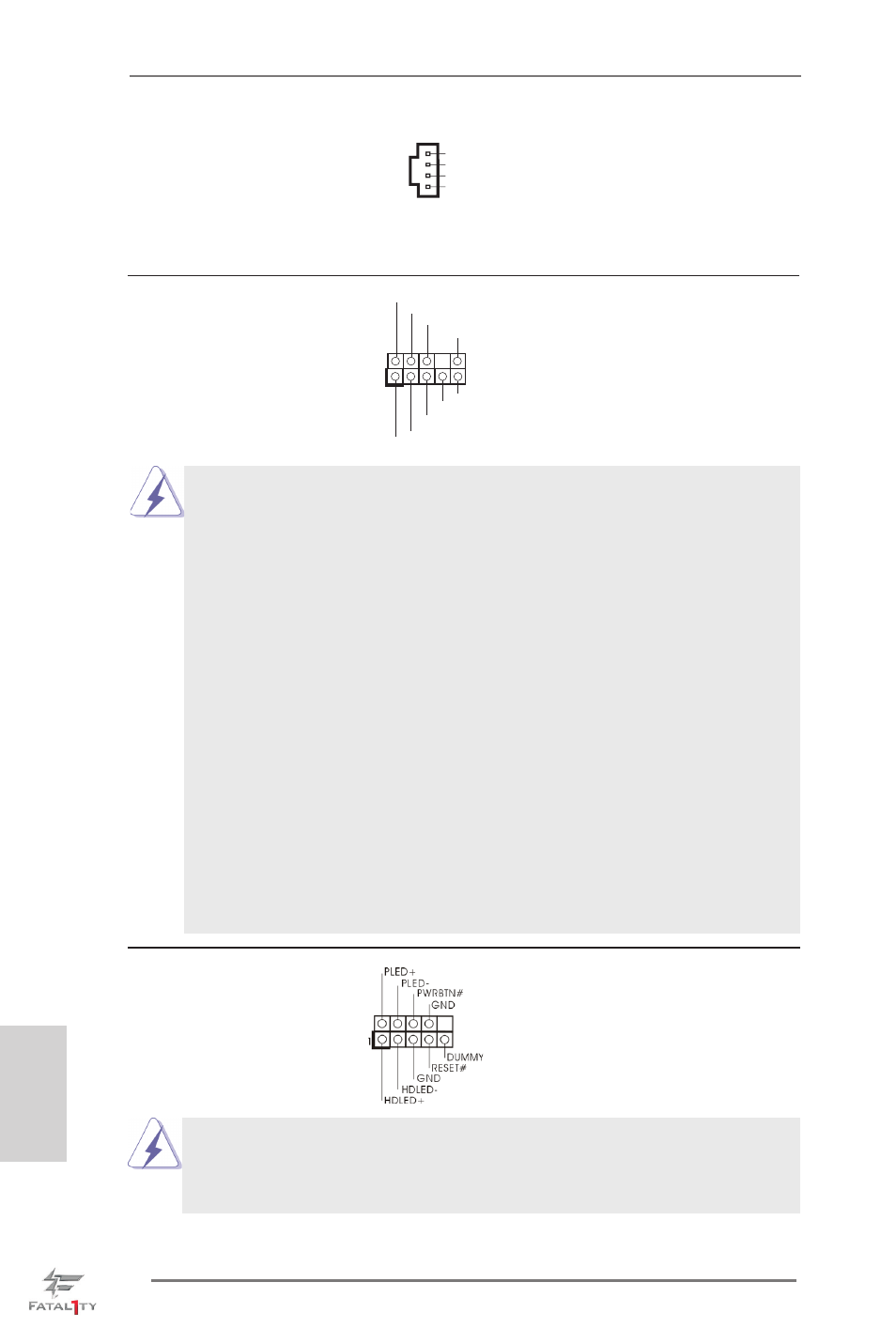

178

Fatal1ty Z77 Professional Series Motherboard

1.

High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제

대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설

명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .

2.

AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널의

오디오헤 더에 설치하십시 오 .

A.

Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .

B.

Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을

OUT2_L 에 연결합 니다 .

C.

Ground (GND) 을 Ground (GND) 에 연결합니다 .

D.

MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 .

이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 .

E.

앞면 마이크 작동 .

Windows

®

XP / XP 64 비트 OS 의 경우 :

“Mixer” ( 믹서 ) 와 “Recorder” ( 리코더 ) 를 선택한 후 “Front

Mic

” ( 앞면 마이크 ) 를 선택합니다 .

Windows

®

7 / 7 64 비트 / Vista

TM

/ Vista

TM

64 비트 OS 의 경

우 :

Realtek 제어판에서

“FrontMic” ( 앞면 마이크 ) 로 가서

“Recording Volume” ( 리코딩 볼륨 ) 을 조정합니다 .

시스템 콘넥터

이 콘넥터는 시스템 전면 패널기

(9 핀 PANEL1)

능을 지원하기 위한 것입니다 .

(4 페이지 , 21 번 항목 참조 )

섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당

에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀

을 기록합니다 .

한 국 어

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

전면부 오디오 콘넥터

이 콘넥터는 오디오 장치를 하게

(9 핀 HD_AUDIO1)

조절하고 연결할 수 있는 전면

(4 페이지 , 32 번 항목 참조 )

오디오 인터페이스 입니다 .

내부 오디오 콘넥터

이 콘넥터는 CD-ROM, DVD-

(4 핀 CD1)

ROM, TV 튜너 , 또는 MPEG

(CD1: 4 페이지 , 42 번 항목 참조 )

카드의 사운드 소스로부터

스테레오 입력을 받기 위한

것입니다 .

CD1

CD -L

GND

GND

CD -R
