Fatal1ty Z77 Professional Series Motherboard
159
Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)
(SATA2_2_3: bkz. s.4, No. 14) konektör, dahili depolama
(SATA2_4_5: bkz. s.4, No. 15) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA2 arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA3 Konektörler Bu altı Seri ATA3 (SATA3)
(SATA3_0_1: bkz. s.4, No. 13) konektör, dahili depolama
(SATA3_A1_A2: bkz. s.4, No. 12)
cihazları için SATA veri
(SATA3_A3_A4: bkz. s.4, No. 11) kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir. Arka
I/O’daki eSATA3 bağlantı
noktasındaki HDD’yi yüklemek
isterseniz, dahili SATA3_A4
çalışmayacaktır.
Türkçe
SATA2_4 SATA2_5
SATA2_2 SATA2_3
SATA3_A1 SATA3_A2
SATA3_0 SATA3_1
SATA3_A3 SATA3_A4
siyah ucu IDE cihazlarına bağlayın

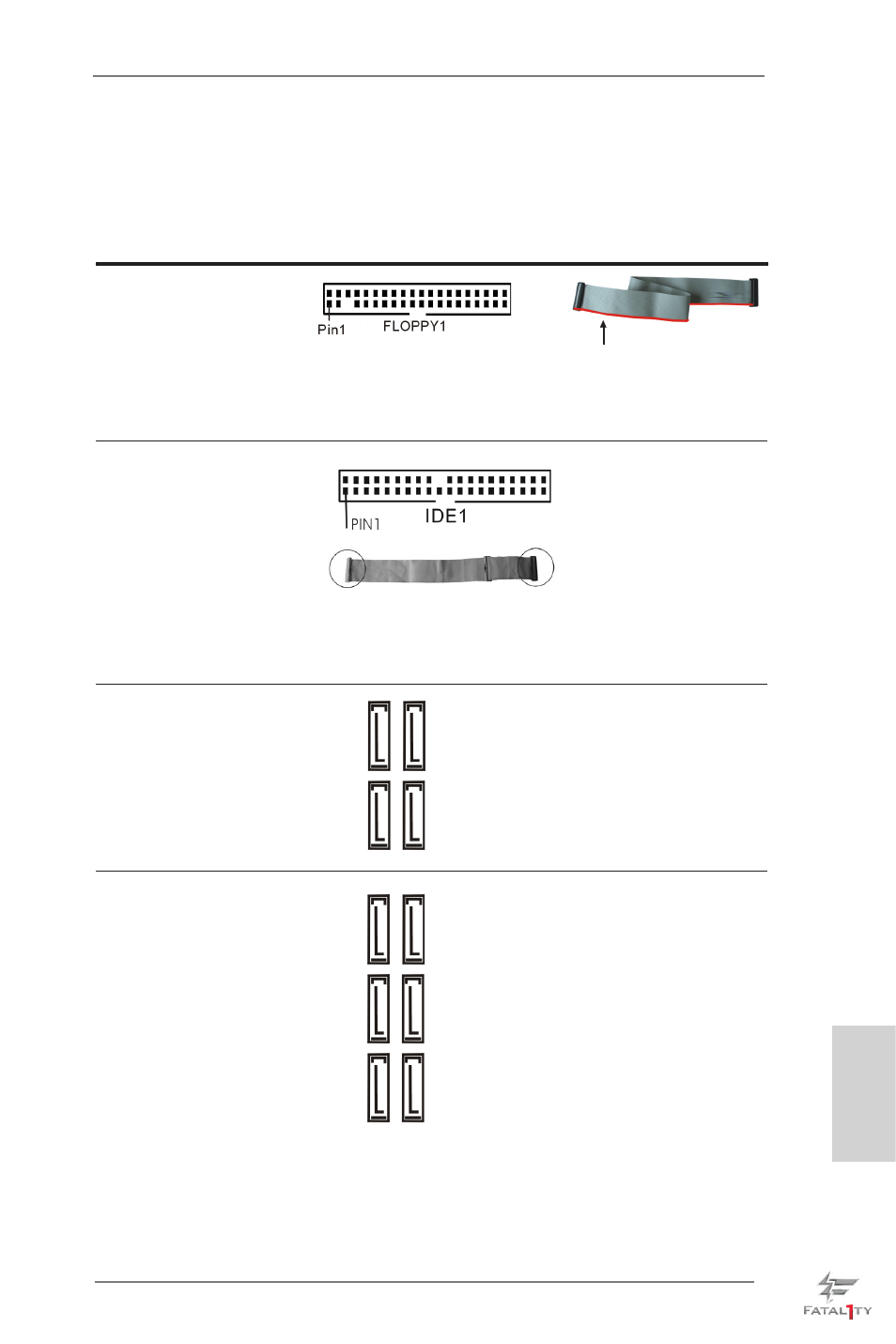

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Disket Konektörü
(33-pinli DİSKET1)
(bkz. s.4 No. 30)
Not: Kablonun kırmızı çizgili tarafının konektörün Pin1 tarafına takıldığından
emin olun.
Birincil IDE konektörü (siyah)
(39-pinli IDE1, bkz. s.4 No. 8)
Not: Ayrıntılar için lütfen IDE cihazı satıcınızın talimatlarına bakın.
kırmızı çizgili taraf Pin1'e
80-iletkenli ATA 66/100/133 kablo
mavi ucu anakarta bağlayın
