Connettori Serial ATA2 Questi quattro connettori Serial
(SATA2_2_3: vedi p.4 Nr. 14) ATA2 (SATA2) supportano cavi
(SATA2_4_5: vedi p.4 Nr. 15) dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA2 attuale
permette velocità di
trasferimento dati fino a 3.0
Gb/s.
Serial ATA3 Connectors Questi sei connettori Serial
(SATA3_0_1: vedi p.4 Nr. 13) ATA3 (SATA3) supportano cavi
(SATA3_A1_A2: vedi p.4 Nr. 12)
dati SATA per dispositivi di
(SATA3_A3_A4: vedi p.4 Nr. 11) immagazzinamento interni.
L’interfaccia SATA3 attuale
permette velocità di
trasferimento dati fino a 6.0
Gb/s. Se si installa l’HD
sulla porta eSATA3 con la
Italiano
SATA2_4 SATA2_5
SATA2_2 SATA2_3
SATA3_A1 SATA3_A2
SATA3_0 SATA3_1
SATA3_A3 SATA3_A4
Lato del Pin1 con la striscia rossa

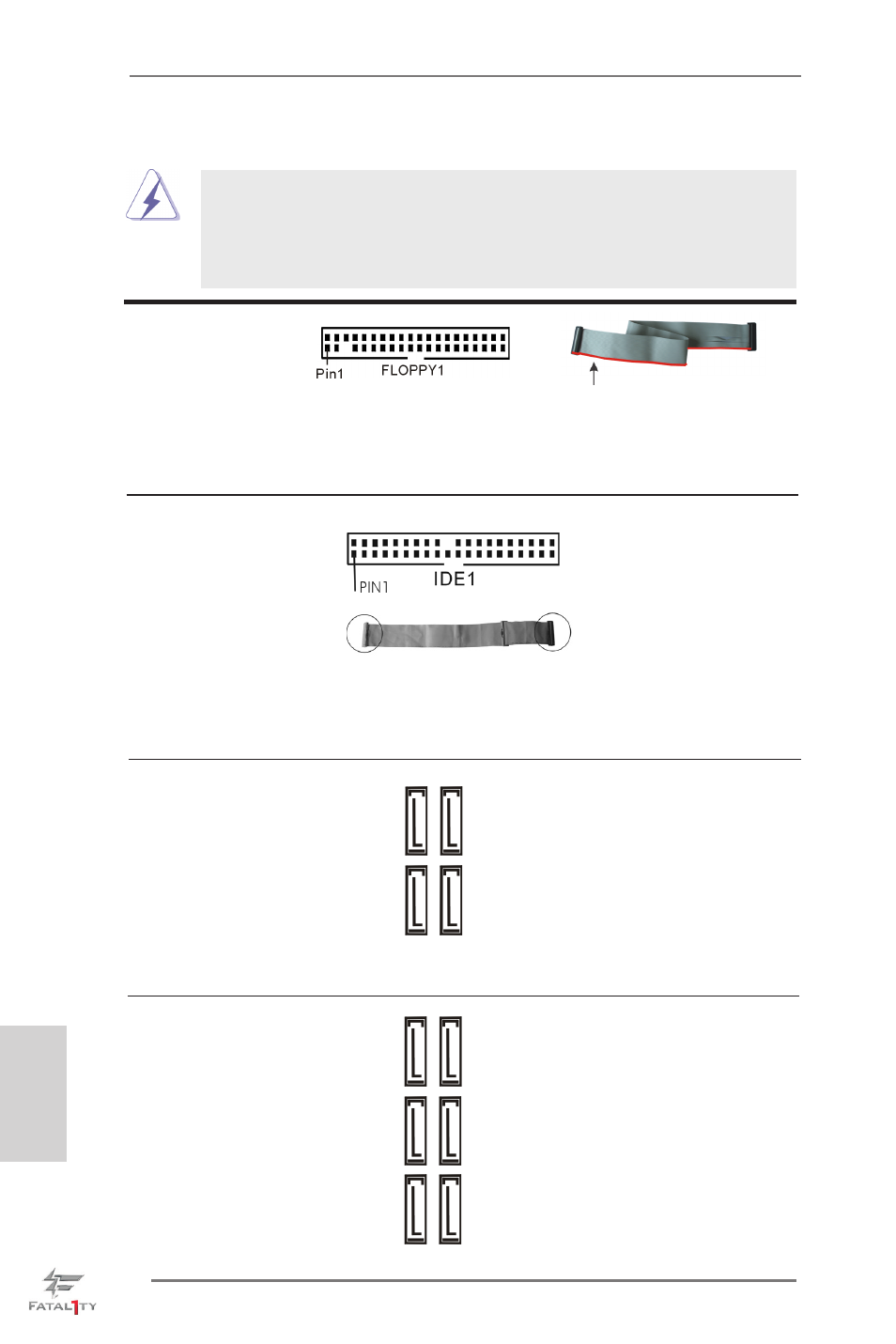

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.4 Nr. 30)
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1
del connettore.
Connettore IDE primario (nero)
(39-pin IDE1, vedi p.4 Nr. 8)
Connettore blu Connettore nero
alla schedamadre all’hard disk drive
Cavo ATA 66/100/133 a 80 Pin
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
