Anschließen eines Monitors

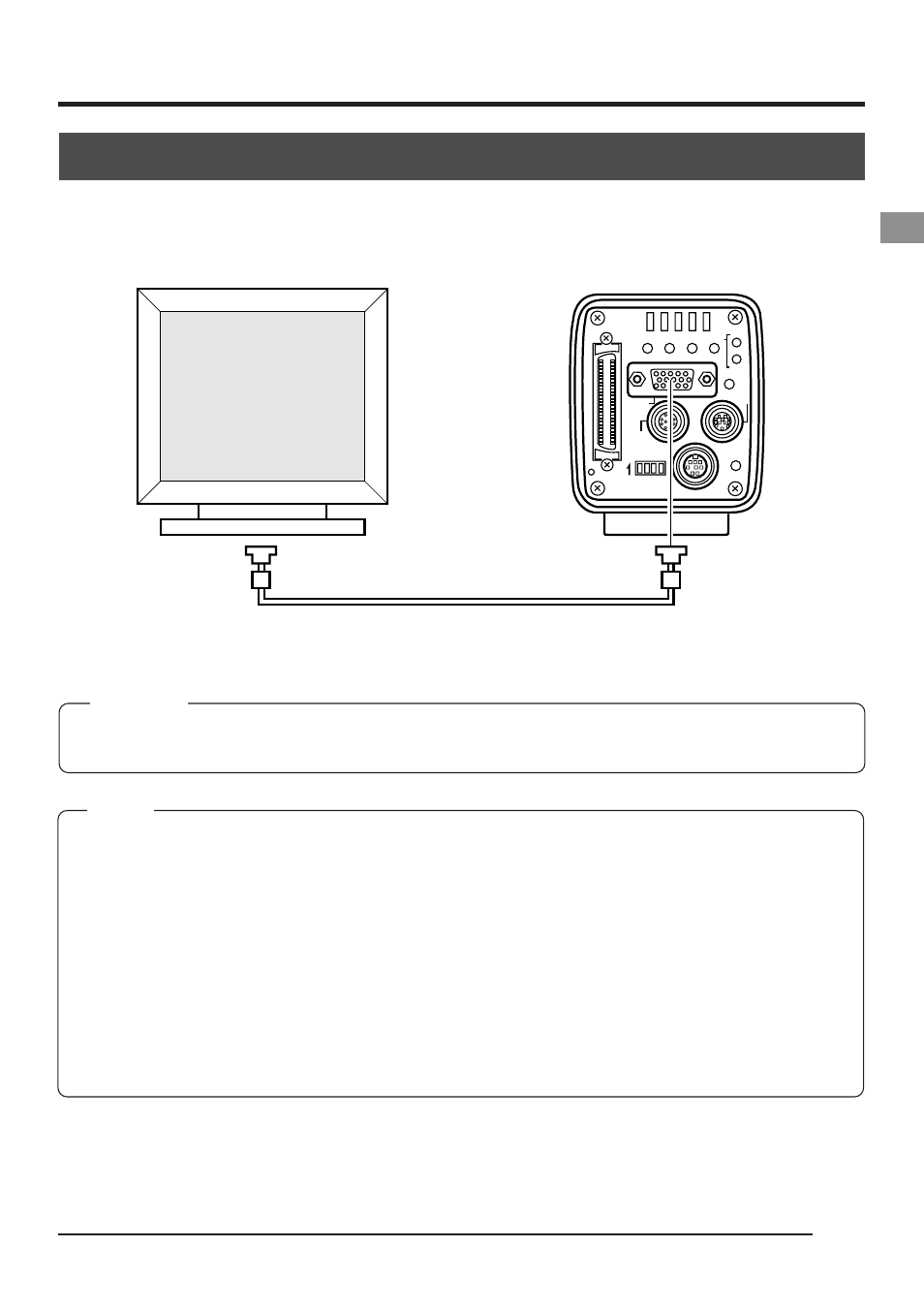

Schließen Sie einen Computer-Monitor (VGA) an den Anschluß MONITOR an der Rückseite
der Haupteinheit an.
SEE INSTRUCTION MANUAL
POWER
DC IN REMOTE
MONITOR
LENS
FREEZE
PLAY
SET DOWN
AW/SEL SEND
SCSI
UP MENU
MODE
REC
ON 1 2 3 4
Anschluß MONITOR
MEMO
• Das Monitorkabel muß Klemmfilter an beiden Enden verwenden, um ungewünschte elektrische Wellen
auf ein Minimum zu bringen. (Ein handelsübliches VGA-Videokabel wird empfohlen.)
• Beziehen Sie sich für die Stiftbelegung auf Seite 13 "Stiftbelegung der Anschlüsse"
• Monitorbedingungen:
fH: 31,47 kHz
fV: 59,94 Hz
Synchronisationssignal: H/V separat, TTL negative Polarität
• DIP-Schaltereinstellung (
੬ Seite 24)
VGA-Modus (DIP-Schalter Nr. 3 auf OFF stellen)
Das Gerät nicht direkt an einen VGA-Monitor anschließen, wenn es im SXGA-Modus ist (DIP-Schalter
Nr. 3 auf ON).
ACHTUNG
Stellen Sie vor dem Anschließen sicher, daß die Stromversorgung für alle Systeme ausgeschaltet ist.
Anschließen bei eingeschalteter Stromversorgung kann zu Fehlfunktionen führen.
