G68
AC ADAPTER AA-P700
ON
OFF
POWER
AA-P700
AC
DC IN
KY-F70
CAMERA
DIGITAL
C-MOUNT
KY-F70B

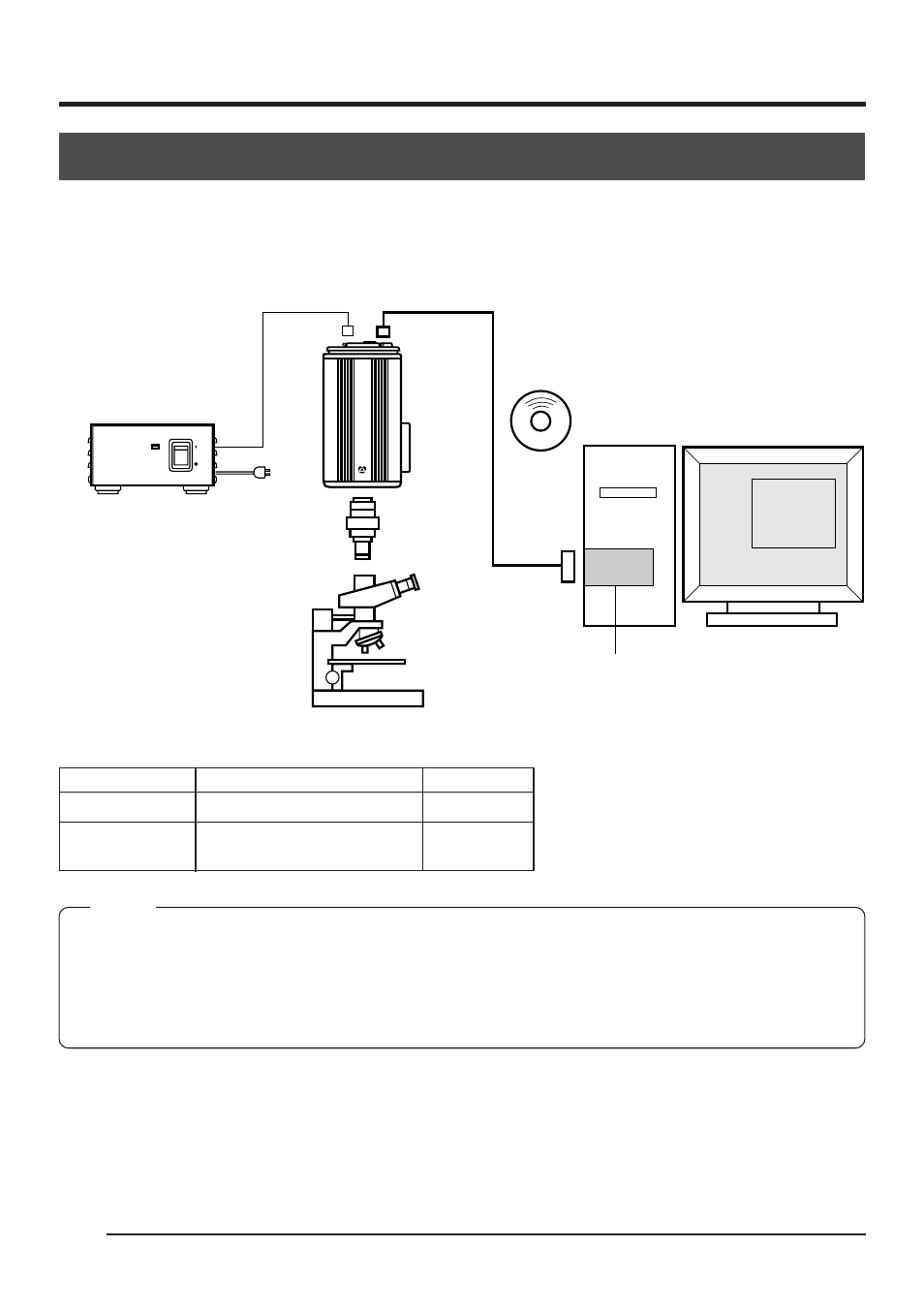

Einfangen von Bildern mit einem Video-Capture-Board
Durch Verwendung eines Video-Capture-Boards können Bilder in der Größe SXGA von der
Kamera direkt auf dem Computerbildschirm angezeigt werden. Dies ermöglicht das Einfangen
von Bildern während Betrachtung der Kamerabilder oder von Standbildern auf dem Monitor des
Computers.
7. Anschließen an einen Computer (fortgesetzt)
Netzgerät
Capture-Board
Matrox Meteor 2-MC/4
Computer
Mikroskop-
adapter
SCSI-
Anschlufl
Exklusive Software
Name Bezeichnung Bemerkungen
Capture-Board Meteor 2-MC/4 MATROX
Software
Intellicam
MATROX
(mit MIL-Lite mitgeliefert)
Vorzubereitende Teile
MEMO
• Zur Anzeige des gesamten von der Kamera abgegebenen Bildes (1360
× 1024 Pixel) auf dem
Computermonitor müssen der Videokreis des Computers und der Monitor eine Auflösung von
mindestens dem gleichen Wert haben (1600
× 1200 Pixel usw.).
• Verwenden Sie in diesem System die Kamera mit Einstellung auf SXGA-Modus. (
੬ Seite 24)
• Beziehen Sie sich auch auf die Bedienungsanleitung für das Video-Capture-Board.
Capture-
Board
SCSI-2-
Kabel
