F24

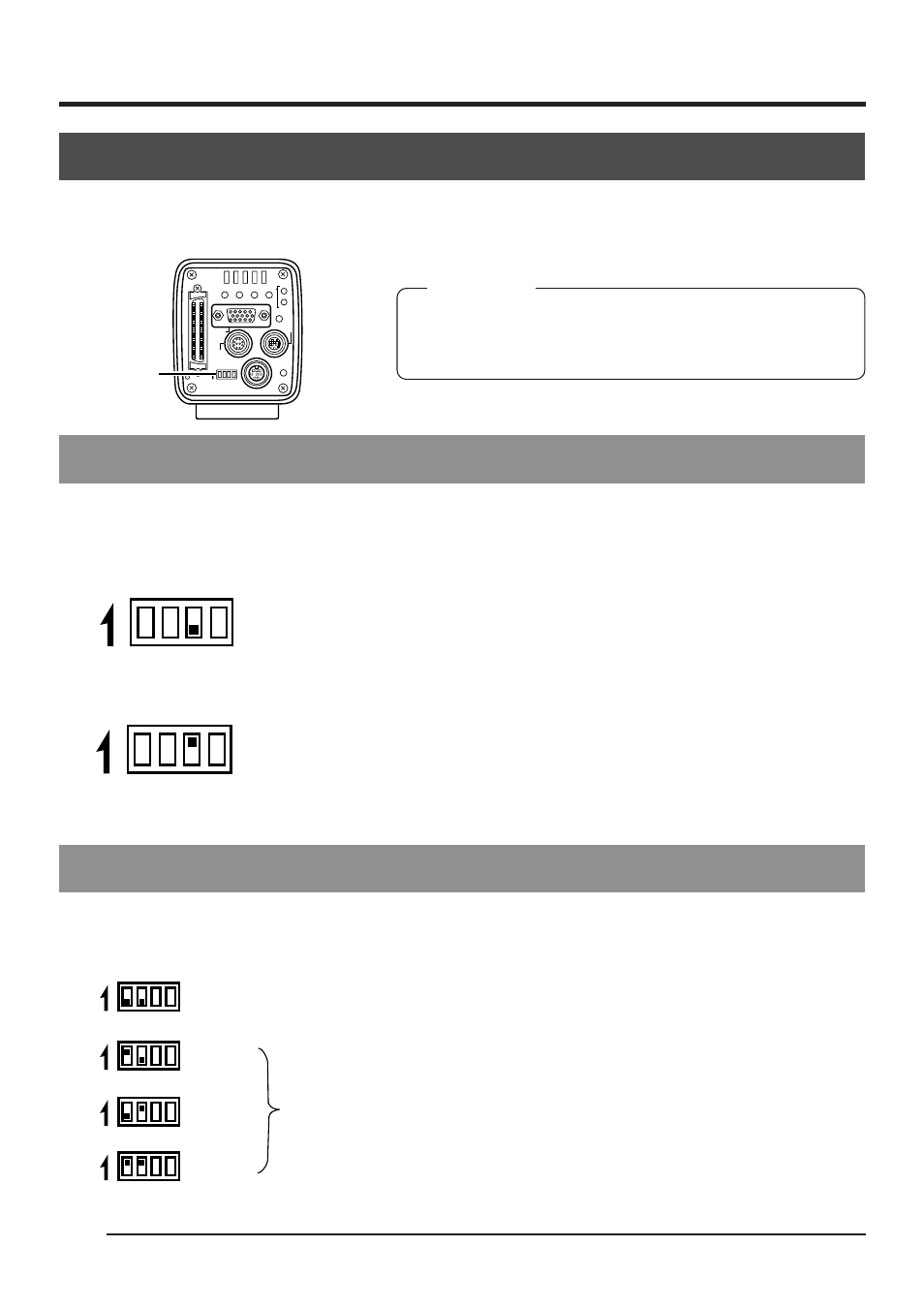

Réglage des commutateurs DIP
Régler le type de moniteur du PC et l’ID lors du raccordement SCSI à l’aide des commutateurs
DIP.
Réglage de la sortie du moniteur
Régler le commutateur DIP No. 3 selon que le système utilise un moniteur VGA vendu dans le
commerce ou une carte de capture.
Réglage de la sortie VGA
Régler ce commutateur lors du raccordement direct d’un moniteur
VGA à la prise MONITOR au dos de l’appareil principal.
Réglage de la sortie SXGA
Régler ce commutateur pour les systèmes utilisant un moniteur
SXGA.
Le signal de la prise MONITOR au dos de l’appareil principal est
envoyé via la carte de capture vidéo compatible avec l’entrée
analogique. (
੬ Page 68 Capture d’images avec la carte de cap-
ture d’image)
ATTENTION
Avant de régler les commutateurs DIP, mettre l’appareil
hors tension. Le réglage des commutateurs ne sera pas
validé si l’appareil est sous tension au moment du réglage.
3. Réglages et paramètres d’enregistrement
SEE INSTRUCTION MANUAL
POWER
DC IN REMOTE
MONITOR LENS
FREEZE
PLAY
SET DOWN
AW/SEL SEND
SCSI
UP MENU
MODE REC
ON 1 2 3 4
ON 1 2 3 4
ON 1 2 3 4
Commutateurs
DIP
Régler sur OFF.
Régler sur ON.
Réglage de l’ID SCSI
Régler les commutateurs DIP No. 1 et 2 en fonction du système utilisé pour régler l’ID SCSI.
Régler ce commutateur pour raccorder une imprimante ou un lecteur
magnéto-optique directement à l’appareil principal. Lorsqu’on règle
ce commutateur, l’appareil principal devient l’initiateur.
Régler ce commutateur pour exporter les images vers un PC.
Bien veiller à ce que les numéros d’ID des périphériques de
raccordement ne soient pas les mêmes.
Lorsqu’on règle ce commutateur, le PC devient le serveur l’initiateur,
et l’appareil principal devient l’appareil d’arrivée.
(
੬ Page 66, Raccordement d’un PC)
ON 1 2 3 4
ON 1 2 3 4
ON 1 2 3 4
ON 1 2 3 4
ID=7
ID=6
ID=5
ID=4
