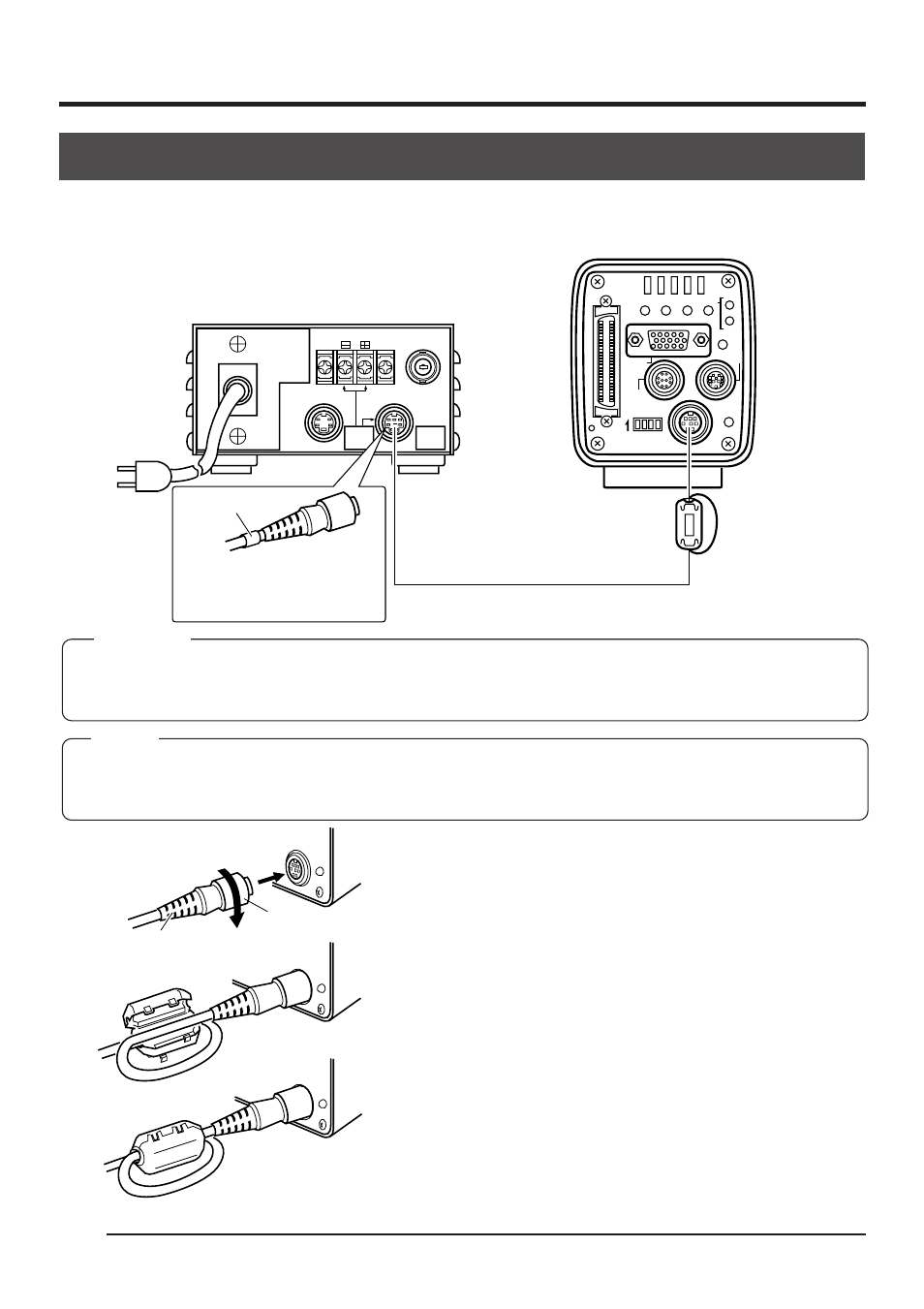

Anschließen an die Stromversorgung

2. Vor der Aufnahme (fortgesetzt)

Schließen Sie den 8-stiftigen Anschluß DC IN an der Rückseite der Haupteinheit mit dem
mitgelieferten Netzkabels (2 m) an den 8-stiftigen Anschluß TO CAMERA des Netzgerätes (AA-
P700) an.

VIDEO OUTPUT

TO CAMERA

S(Y/C) OUTPUT

DC 12V=OUTPUT

EITHER
OUTPUT
MAX 1.25A

SEE INST-
RUCTION
MANUAL

AA-P700

AC

SEE INSTRUCTION MANUAL

POWER

DC IN

REMOTE

MONITOR

LENS

FREEZE

PLAY

SET

DOWN

AW/SEL

SEND

SCSI

UP

MENU

MODE

REC

ON 1 2 3 4

Netzgerät

Mitgeliefertes Gleichstrom-
Netzkabels

Klemmfilter
(mitgeliefert)

Stecker

Ring

Abb. 1

Abb. 2

Abb. 3

Sichern Sie den Stecker nach völligem Einschieben
durch Drehen des Rings. (Abb. 1)
Sicherstellen, daß die weiße Anzeige des Netzkabels
zur Seite der AA-P700 kommt.

Um ungewünschte elektrische Wellen auf ein Mini-
mum zu bringen, den mitgelieferten Klemmfilter wie
in Abb. 2 und 3 auf der linken Seite gezeigt sicher
anbringen.
Das Netzkabels einmal um den Klemmfilter wickeln.

Sicherstellen, daß der Klemmfilter wie in der
Abbildung gezeigt so nahe wie möglich an der Kamera
angebracht ist.

Das Ende mit der weißen
Markierung an das
Netzgerät anschließen.

Weiße Markierung

ACHTUNG

• Unbedingt die Stromversorgung AA-P700 verwenden.
• Stellen Sie vor dem Anschluß des Netzkabels sicher, daß der Hauptschalter des AA-P700 auf OFF steht.

Anschließen bei eingeschaltetem Stromversorgungsschalter kann zu Fehlfunktionen der Kamera führen.

MEMO

• Warten Sie nach dem Ausschalten mindestens 10 Sekunden, bevor Sie den Hauptschalter wieder

einschalten.

• Zu schnelles Einschalten nach dem Ausschalten kann zu Fehlfunktionen wie Startversagen usw. führen.
