F12
I/O
IN
• 5V CMOS
• Bascule de Schmitt
• Excitation jusqu’à
5 V à 100 k
Ω
OUT
• Polarité négative
3,3 V (c-c)
OUT
• Connecteur de
collecteur ouvert
Conditions
• Point de contact
recommandé
• Tension nominale
maximum: 5,3 V
• Niveau H: 3,5 ~ 5,0 V
• Niveau L: 0 ~ 0,8 V
• CMOS (5 V): OK*
• TLL non possible
• Largeur d’impulsion
: 130
µs ou plus.
• Sortie uniquement
en mode SXGA
• Courant nominal
maximum:150 mA
• Tension nominale
maximum: 12 V
1. Introduction (suite)
Prise d’alimentation (mini DIN à 8 broches, femelle)

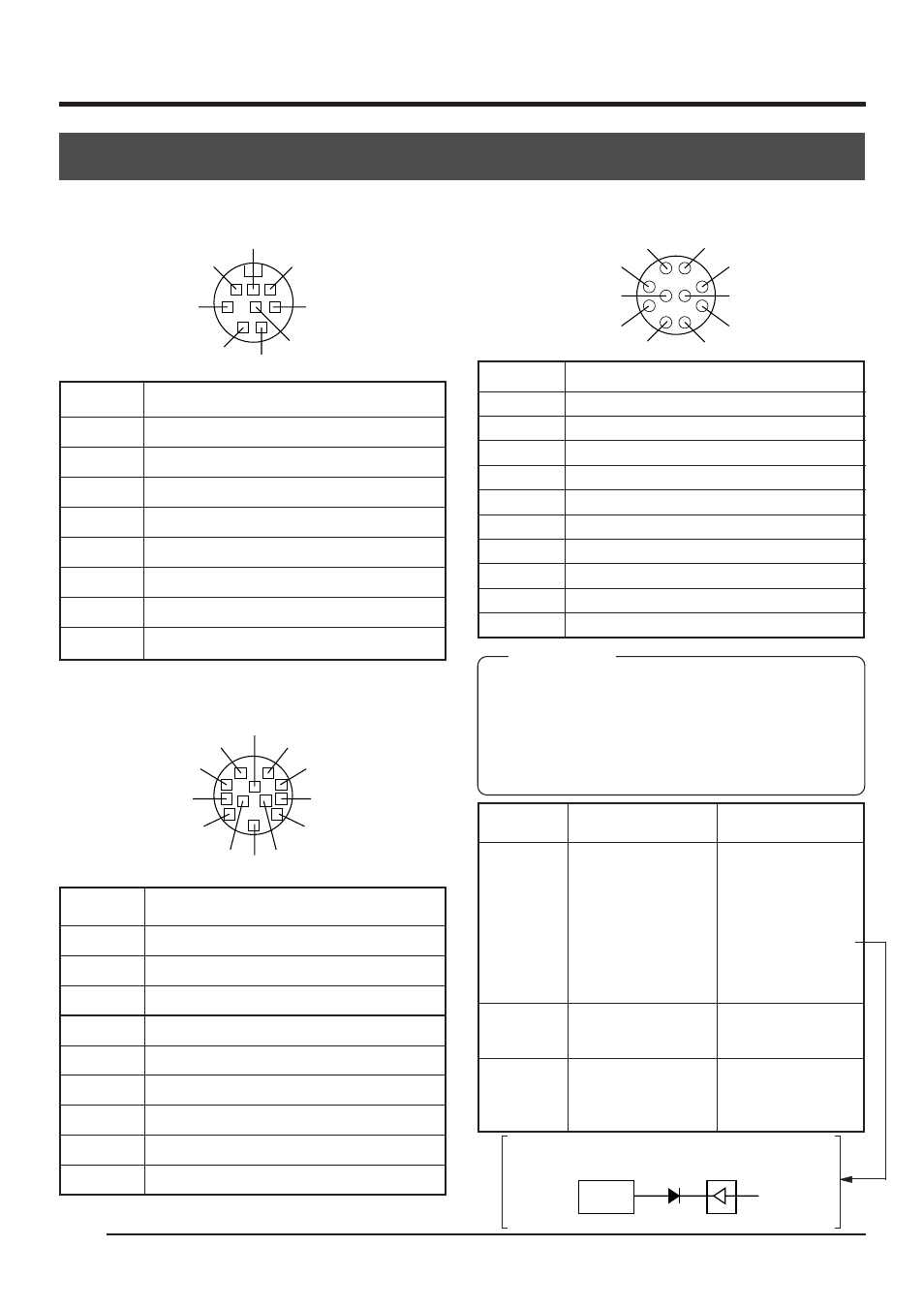

Configuration des broches des connecteurs
1
4
3
6
7
8
5
2
No. de broche Désignation du signal
1 NC
2 GND
3 NC
4 NC
5 GND
6 12V
7 NC
8 12V
Prise de télécommande (métallique à 10 broches,
femelle)
No. de broche Désignation du signal
1 A. WHITE L active Zi=22 k
Ω
2 FREEZE L active Zi=100 k
Ω
3 WEN L active Zo=22
Ω 3,3 V (c-c)
4 FLASH
5 SEND
6 RS-SDI
7 RS-SDO
8 GND
9 12V
10 OPERATION
Prise d’objectif (métallique à 12 broches, femelle)
No. de broche Désignation du signal
1 NC
2 FREEZE
3 GND
4 NC
5 IRIS CONTROL
6 12V DC
7 IRIS POSITION
8 IRIS AUTO /MANU
9 à 12 NC
KY-F70B
C Mos IC
* Toutefois, insérer une diode comme
indiqué sur le schéma ci-dessous.
6
7
8 2
1 9
3
4
12
5
10
11
1
2
8
7
10
6 3
4 5
9
ATTENTION
• Pour le raccordement de la télécommande,
consulter son revendeur JVC.
• Le câble de télécommande doit utiliser un
câble blindé.
La gaine extérieure du câble de télécommande
doit être raccordée à la coque métallique
externe du connecteur à 10 broches.
Désignation
des prises
FREEZE
WEN
FLASH
