F28
3. Réglages et paramètres d’enregistrement (suite)

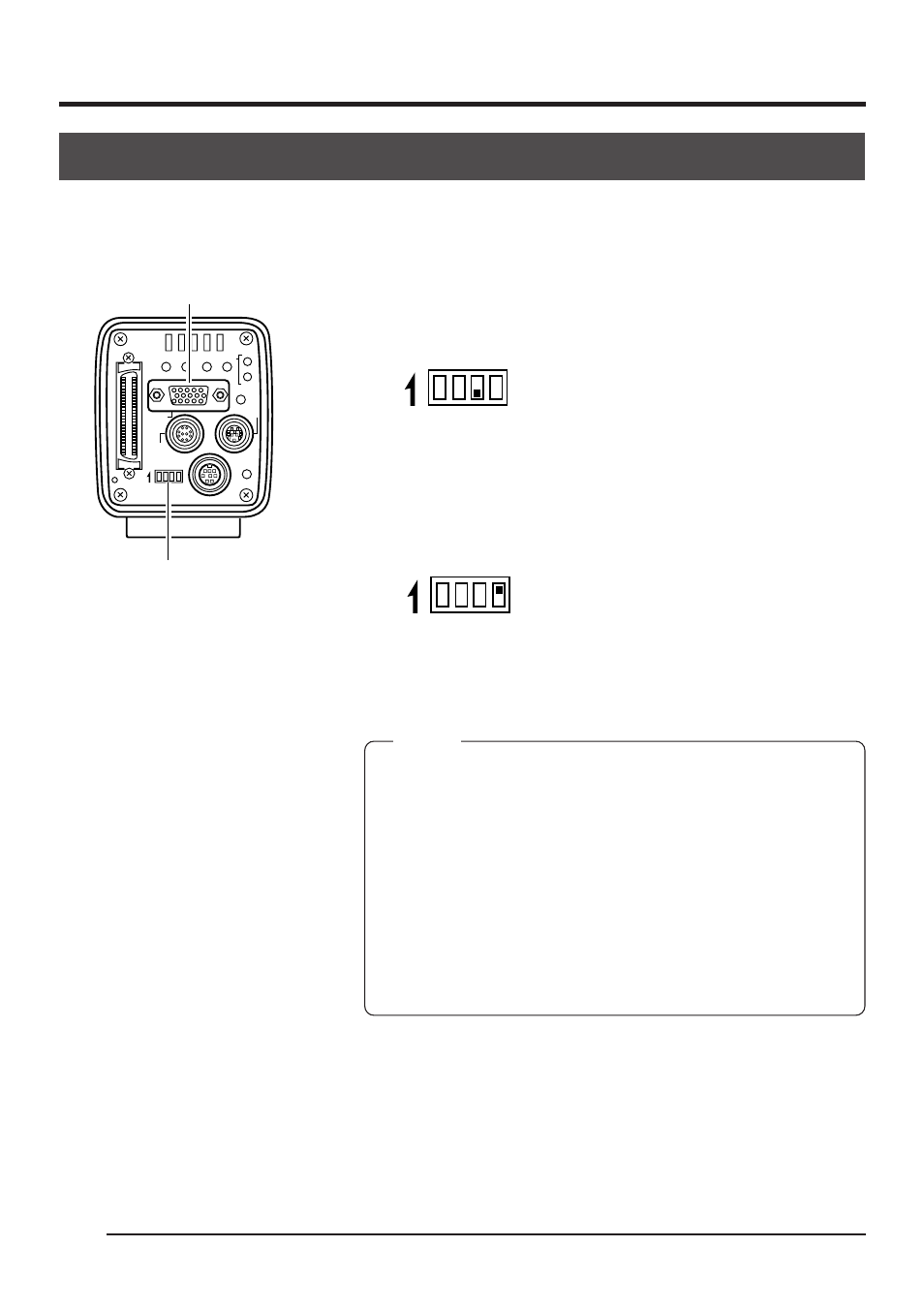

Réglage du moniteur
Lorsque le contraste des couleurs et la luminosité sont correctement réglés, les signaux de la
mire de couleur incorporée de l’appareil principal s’affichent au moniteur du PC.
1.
En fonction du système, régler le mode MONITOR sur
VGA.
Régler le commutateur DIP No. 3 au
dos de l’appareil principal sur OFF.
2.
Raccorder le moniteur VGA à la prise MONITOR.
3.
Régler le commutateur DIP No. 4 au dos de la caméra
sur ON.
4.
Mettre la caméra sous tension.
5.
Régler le moniteur VGA.
MEMO
• Pour la méthode de réglage du moniteur vidéo, voir le mode
d’emploi du moniteur vidéo.
• La valeur par défaut du niveau de crête a été réglée en usine
sur 0,7 V. Pour le régler sur 0,58 V, sélectionner BAR LEVEL
sur l’écran SYSTEM SETTING. (
੬ page 60)
• Il n’est pas possible de commuter alternativement entre les
modes REC/PLAY pendant que la mire de couleur est
affichée.
• Il n’est pas possible d’envoyer les données d’image à un
lecteur magnéto-optique/Zip ® , une imprimante ou un PC
pendant que la mire de couleur est affichée.
Commutateurs DIP
Prise MONITOR
SEE INSTRUCTION MANUAL
POWER
DC IN REMOTE
MONITOR LENS
FREEZE
PLAY
SET DOWN
AW/SEL SEND
SCSI
UP MENU
MODE
REC
ON 1 2 3 4
ON 1 2 3 4
ON 1 2 3 4
