2. Avant de procéder à un enregistrement

Système de base 1

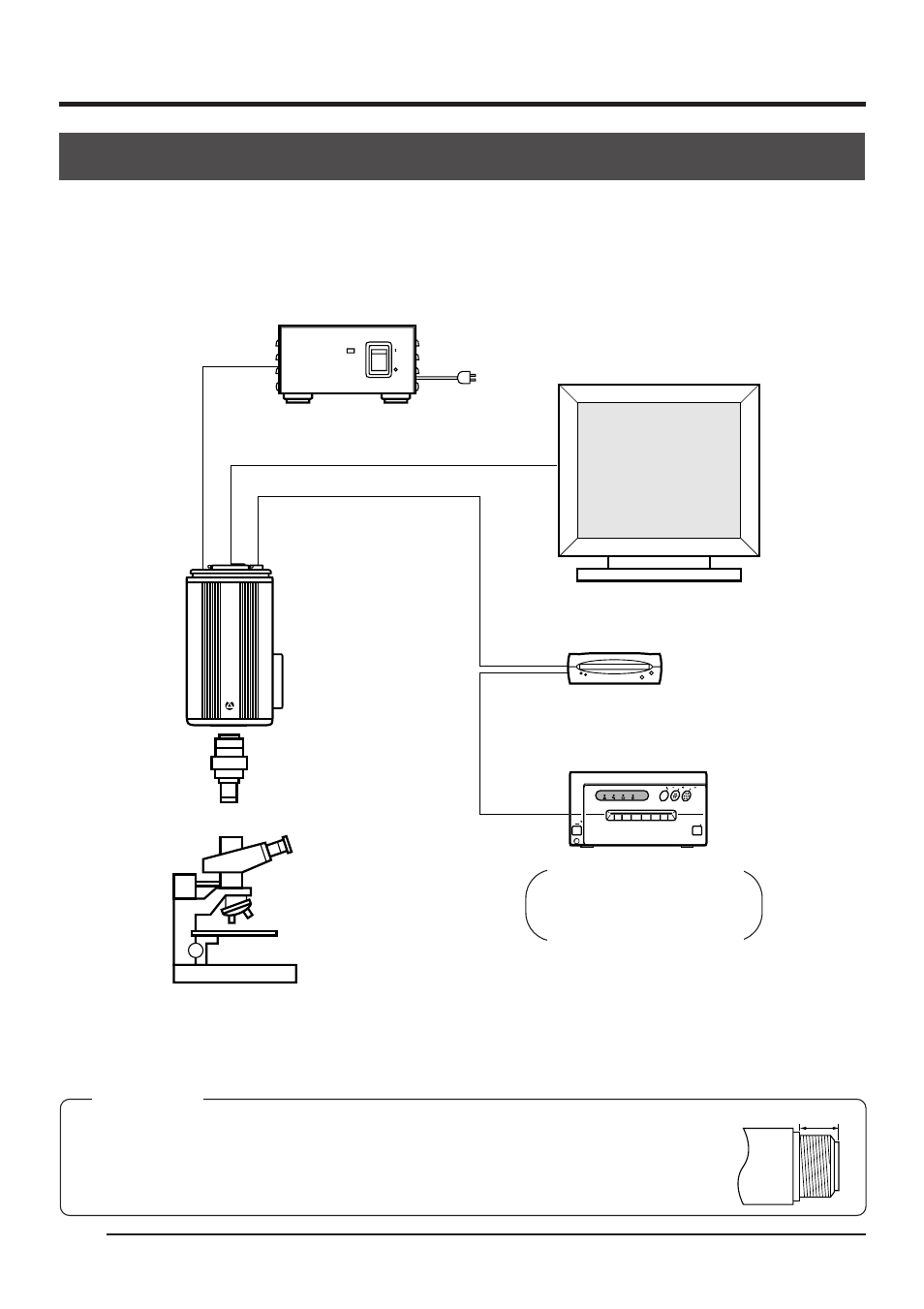

Tout en vérifiant les images de la caméra sur le moniteur, envoyer les images à un disque
magnéto-optique, un disque Zip

®

ou une imprimante.

• Bien mettre le dernier appareil en terminaison sur le bus SCSI.
• Pour l’alimentation, toujours utiliser l’adaptateur secteur AA-P700 (vendu séparément).

Raccorder à
l’alimentation.
(

੬ page 18)

Adaptateur secteur

Adaptateur
de microscope

Raccorder le PC moniteur (VGA).
(

੬ page 19)

Moniteur VGA

Raccorder le lecteur
magnéto-optique/Zip

®

Lecteur magnéto-
optique ou lecteur Zip

®

Raccorder
l’imprimante.
(

੬ page 21)

4 mm ou moins

Adaptateur

ATTENTION

Utiliser un adaptateur de microscope à monture C de 1/2" compatible vers le
microscope utilisé.
Pour éviter d’endommager l’appareil, toujours utiliser un adaptateur ne dépassant
pas 4 mm depuis le côté de la monture d’objectif.
