G12
* Schieben Sie jedoch wie im folgenden
Diagramm gezeigt eine Diode ein.
KY-F70B
C Mos IC
1. Einleitung (fortgesetzt)
Stromanschluß (8-stiftige Mini-DIN-Buchse)

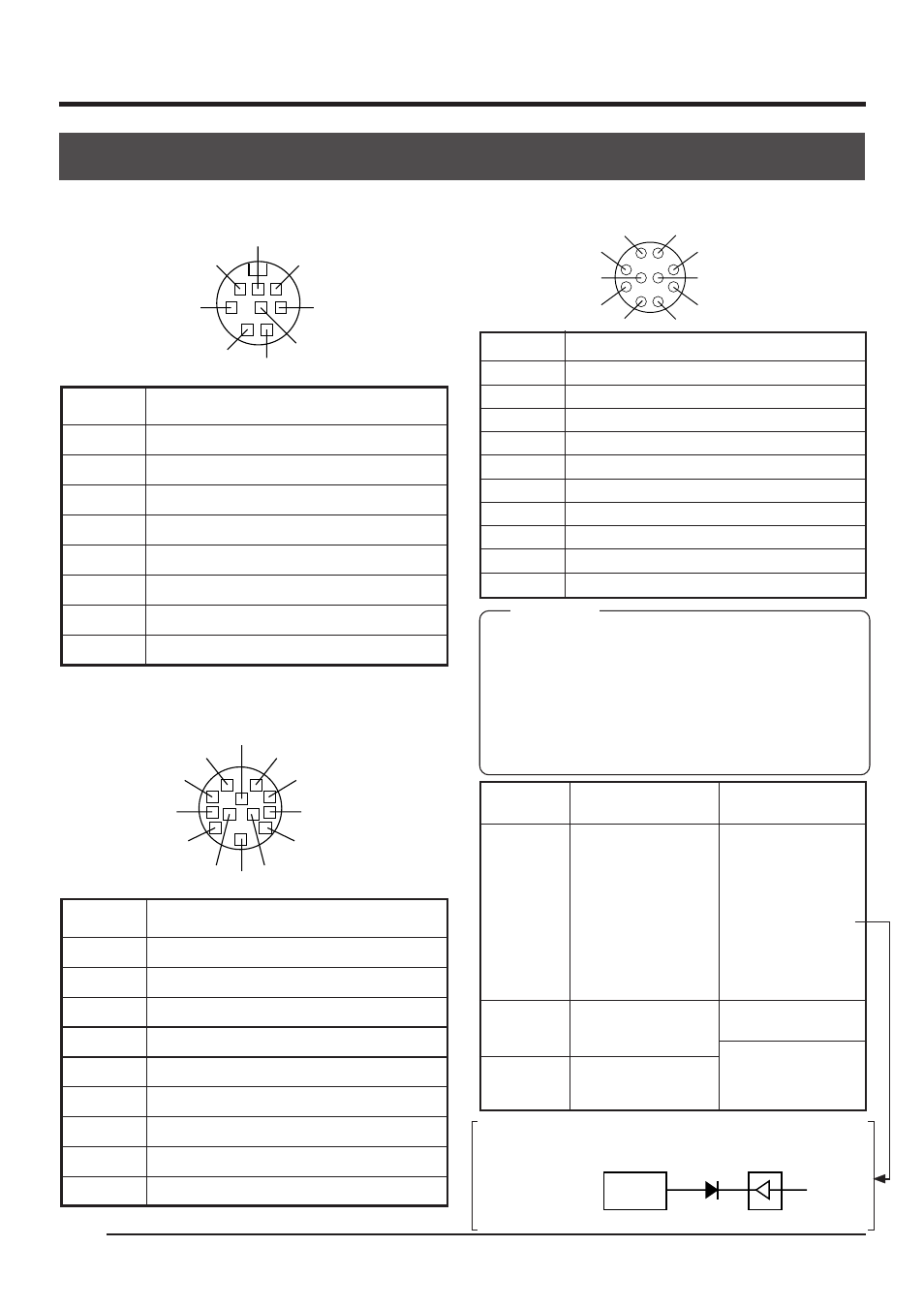

Stiftbelegung der Anschlüsse
Objektivanschluß (12-stiftige Metallbuchse)
Stift Nr. Signalname
1 NC
2 FREEZE
3 GND
4 NC
5 IRIS CONTROL
6 12V DC
7 IRIS POSITION
8 IRIS AUTO /MANU
9 bis 12 NC
1
4
3
6
7
8
5
2
Fernbedienungsanschluß (10-stiftige Metallbuchse)
6
7
8 2
1 9
3
4
12
5
10
11
1
2
8
7
10
6 3
4 5
9
ACHTUNG
Wenden Sie sich für den Fernbedienungsanschluß
an Ihren JVC-Händler.
Als Fernbedienungskabel muß ein abgeschirmtes
Kabel verwendet werden.
Die äußere Abschirmung des Fernbedienungskabels
muß an die äußere Metallhülle des 10-stiftigen
Anschlusses angeschlossen werden.
Klemmenname
FREEZE
WEN
FLASH
I/O
IN
• 5V CMOS
• Schmitt-Trigger
• Anheben zu 5 V
durch 100 k Ω
OUT
• 3,3 V (p-p)
negative Polarität
OUT
• Offener Kollektor
Stift Nr. Signalname
1 A.WHITE, L-aktiv, Zi = 22 k
Ω
2 FREEZE, L-aktiv, Zi = 100 k
Ω
3 WEN, L-aktiv, Zo = 22
Ω, 3,3 V (p-p)
4 FLASH
5 SEND
6 RS-SDI
7 RS-SDO
8 GND
9 12V
10 OPERATION
Stift Nr. Signalname
1 NC
2 GND
3 NC
4 NC
5 GND
6 12V
7 NC
8 12V
Bedingungen
• Kontakt empfohlen
• Maximale
Nennspannung: 5,3 V
• Hochpegel: 3,5 ~
5,0 V
• Tiefpegel: 0 ~ 0,8 V
• CMOS (5 V): OK*
• TLL nicht möglich
• Impulsbreite:
130 µs oder
größer
• Ausgang nur in
SXGA-Modus
• Maximaler
Nennstrom: 150 mA
• Maximale
Nennspannung:12 V
