F68
MEMO
• Pour pouvoir afficher entièrement les images (1360
× 1024 pixels) envoyées par la caméra sur le
moniteur du PC, il faudra que le circuit vidéo du PC et la résolution du moniteur du PC leur soient
supérieures (1600
× 1200 pixels, etc.).
• Dans ce système, utiliser la caméra en mode SXGA. (
੬ page 24)
• Voir également le mode d’emploi de la carte de capture.
AC ADAPTER AA-P700
ON
OFF
POWER
AA-P700
AC
DC IN
KY-F70
CAMERA
DIGITAL
C-MOUNT
KY-F70B

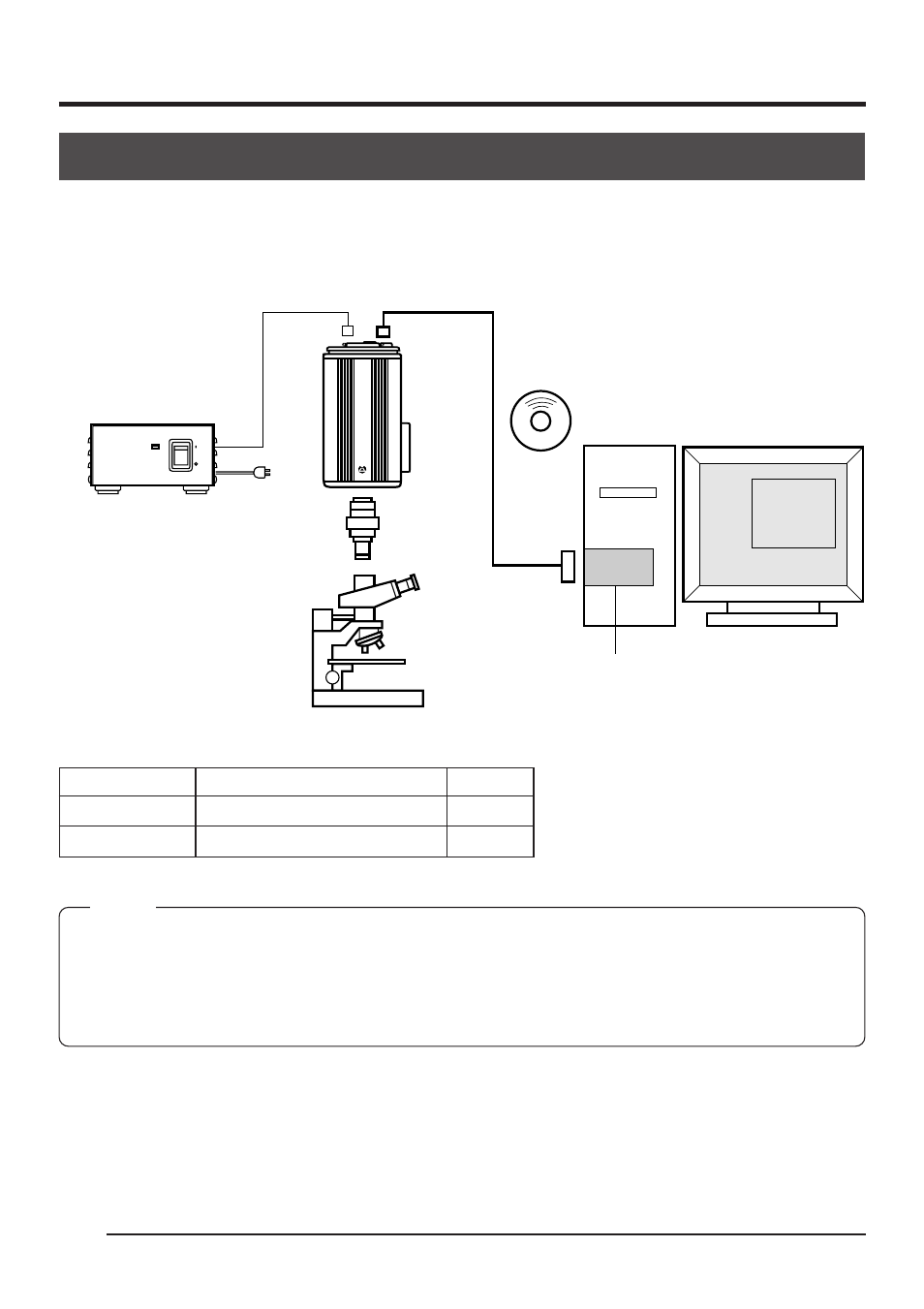

Capture d’images avec la carte de capture d’image
Avec la carte de capture, il est possible d’afficher directement une image de la caméra au format
SXGA à l’écran du PC. Ceci permet de capturer les images tout en observant les images de la
caméra ou des images fixes sur le moniteur du PC.
7. Raccordement à un PC (suite)
Adaptateur
secteur
Carte de capture
MATROX Meteor 2-MC/4
PC
Adaptateur de
microscope
Port SCSI
Logiciel exclusif
Nom Désignation Remarque
Carte de capture Meteor 2-MC/4 MATROX
Logiciel Intellicam (fourni avec MIL-Lite) MATROX
Eléments à préparer
Carte de
capture
Cable
SCSI-2
