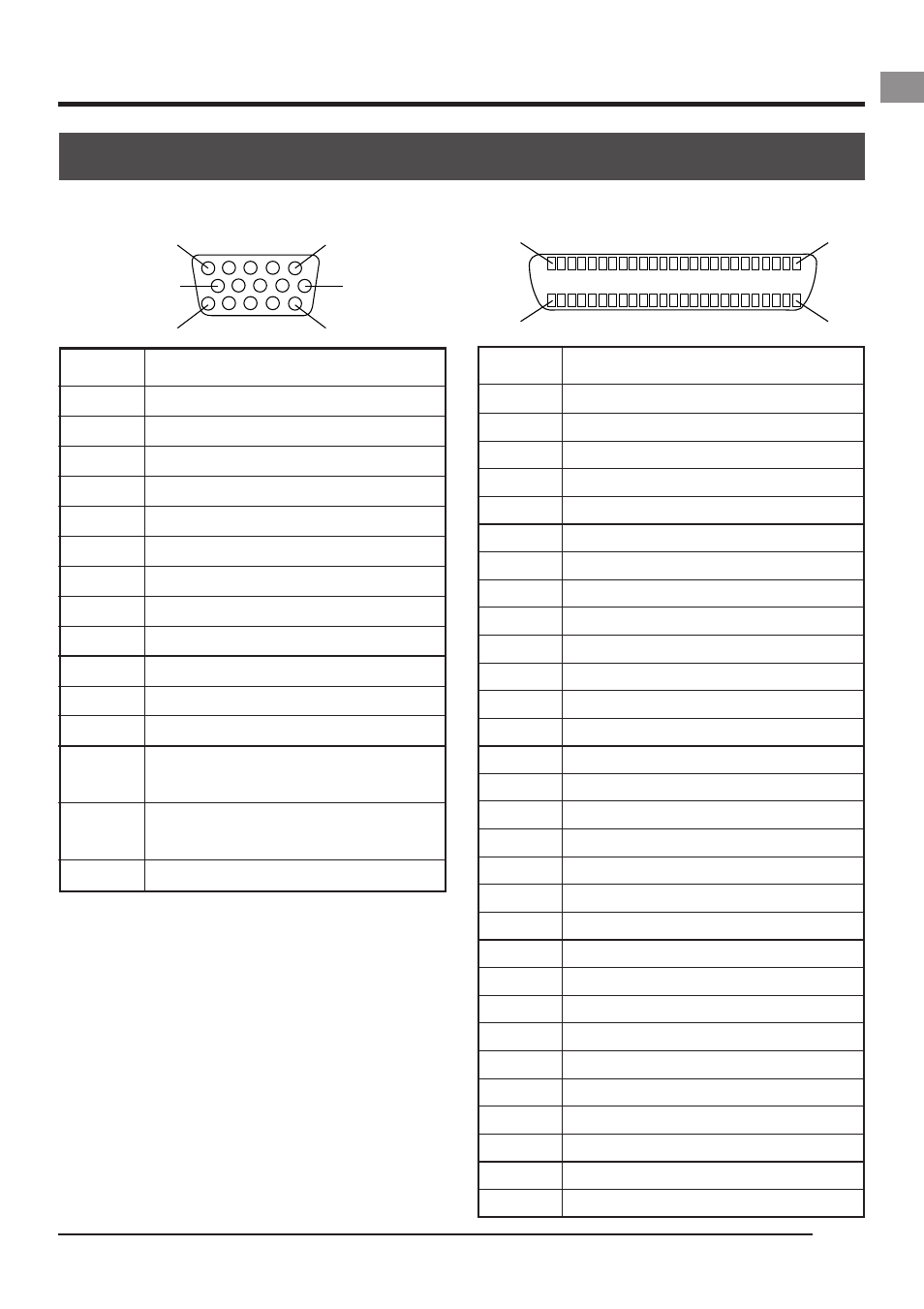

Prise de moniteur (D-Sub à 15 broches, femelle)
No. de broche Désignation du signal
1 R OUT 700mV (c-c), 75
Ω
2 G OUT 700mV (c-c), 75
Ω
3 B OUT 700mV (c-c), 75
Ω
4 NC
5 NC
6 R GND
7 G GND
8 B GND
9 NC
10 GND
11 GND
12 NC
13 Hs (3,3 V (c-c), polarité négative
Zo=22
Ω)
14 Vs (3,3 V (c-c), polarité négative
Zo=22
Ω)
15 NC
Prise SCSI (demi-pas à 50 broches, femelle)
No. de broche Désignation du signal
1 ~ 11 GND
12 GND
13 NC
14 GND
15 ~ 25 GND
26 DB 0
27 DB 1
28 DB 2
29 DB 3
30 DB 4
31 DB 5
32 DB 6
33 DB 7
34 DBP
35 GND
36 GND
37 GND
38 TERMPWR (entrée seulement)
39 GND
40 GND
41 ATN
42 GND
43 BSY
44 ACK
45 RST
46 MSG
47 SEL
48 CD
49 REQ
50 I/O
1
26 50
25 1 5
10 6
11 15
