F69
E D
F
A C
B

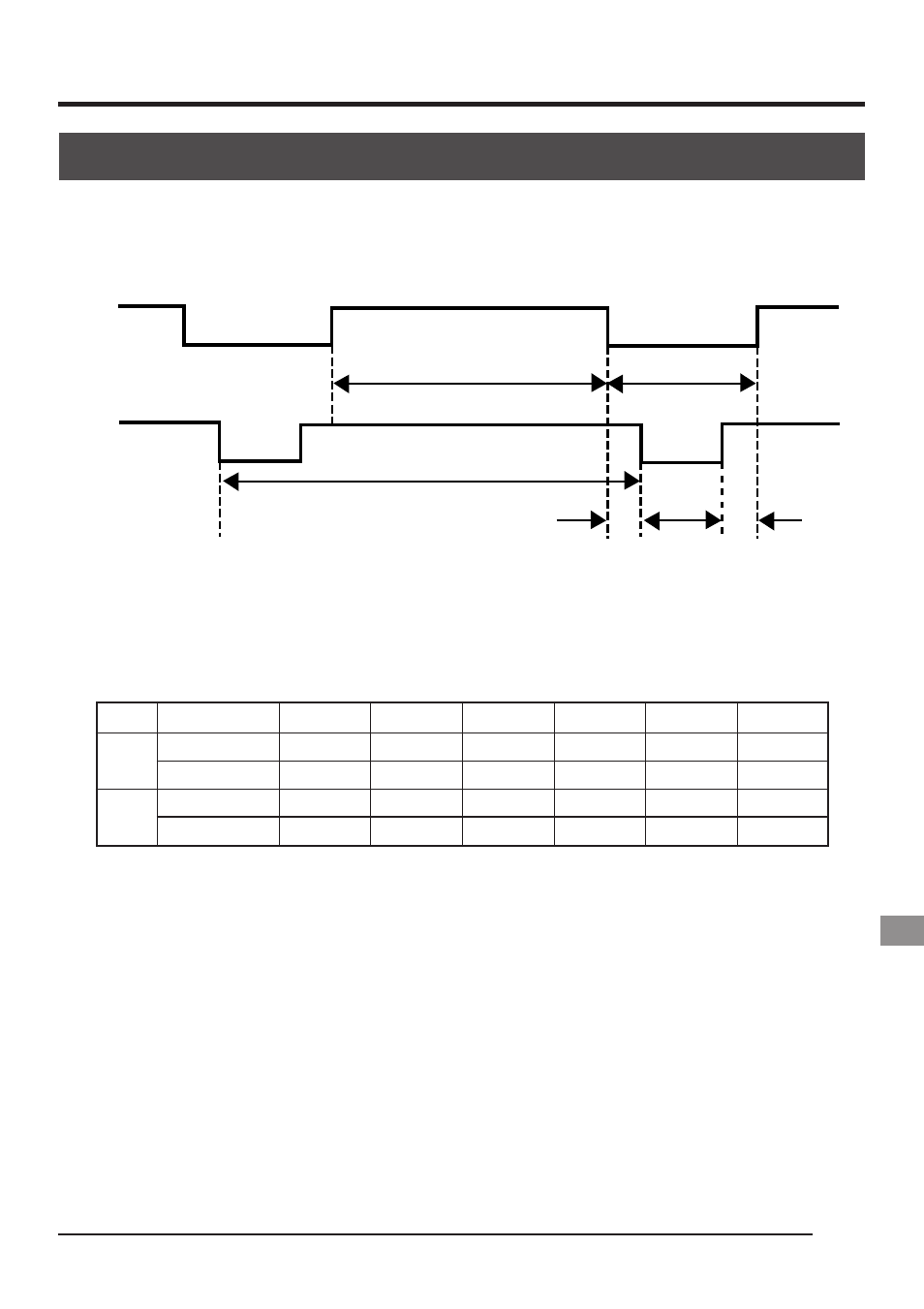

(Pour le réglage de la carte de capture, voir le schéma de synchronisation
cidessous.)
Signal vidéo
A : Palier avant
B : Largeur de signal de synchronisation
C : Palier arrière D : Temps de suppression
E : Intervalle de signal vidéo
F : Cycle
Horloge de points : 14,31818 MHz
Fréquence horizontale : 8,00 kHz
Fréquence verticale :
7,49 Hz
Signal de synchronisation
A B C D E F
H
No. de points 56 96 278 430 1360 1790
µs 3,9111 6,7048 19,416 30,032 94,984 125,02
V
No. de lignes 16 9 19 44 1024 1068
ms 2,0003 1,1251 2,3753 5,5007 128,02 133,52
Capture d’images avec la carte de capture d’image (suite)
