G69
A B C D E F
56 96 278 430 1360 1790
µs 3,9111 6,7048 19,416 30,032 94,984 125,02
16 9 19 44 1024 1068
ms 2,0003 1,1251 2,3753 5,5007 128,02 133,52

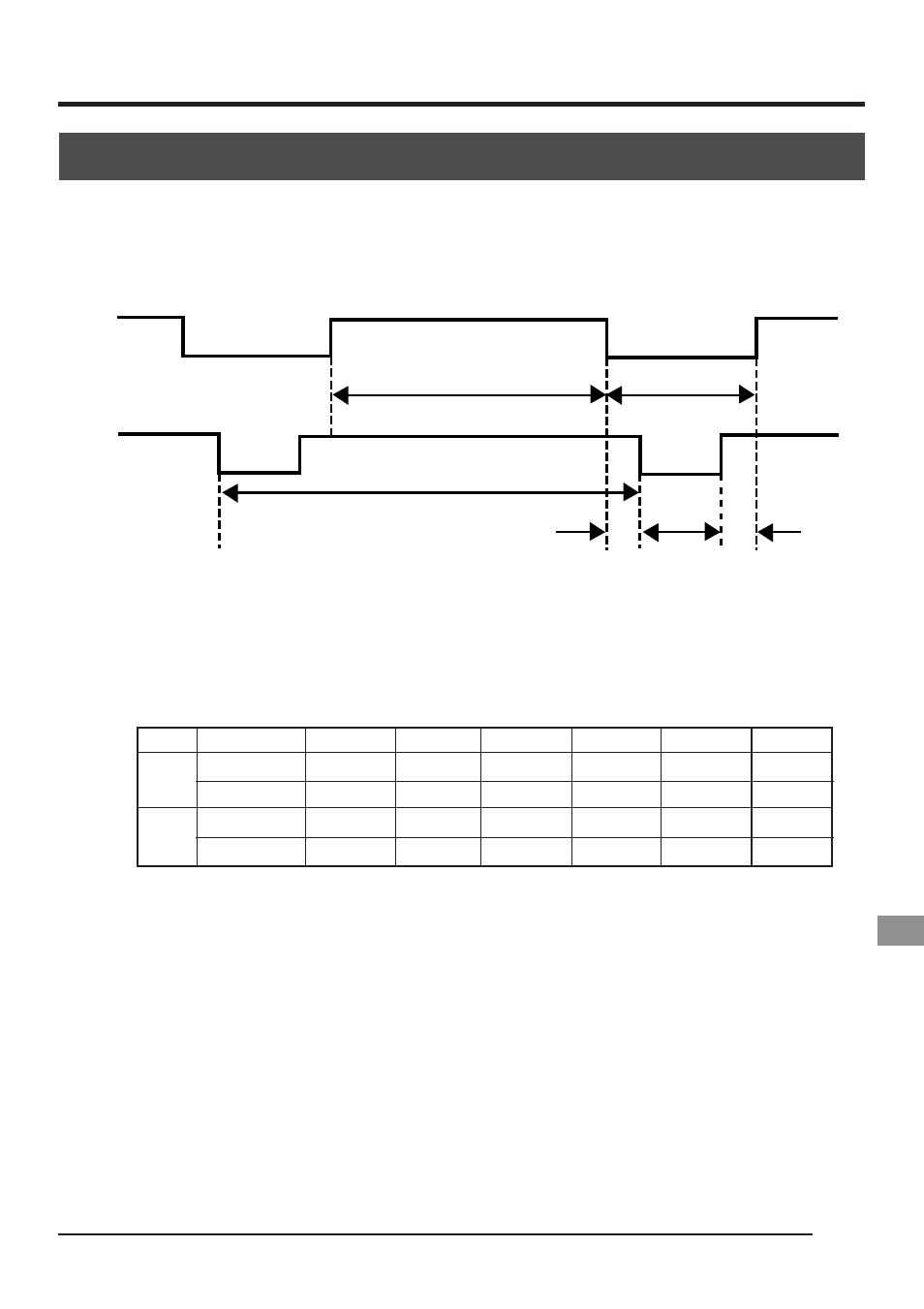

Beziehen Sie sich für die Einstellung der Capture-Karte auf das folgende Taktdiagramm.
Videosignal
Synchronisationssignal
A : Vordere Schwarztreppe
B : Synchronisationssignalbreite
C : Hintere Schwarztreppe
D : Austastzeit
E : Videosignalintervall
F : Zyklus
Anzahl von Punkten
Anzahl von Zeilen
Punktuhr : 14,31818 MHz
Horizontalfrequenz : 8,00 kHz
Vertikalfrequenz : 7,49 Hz
H
V
Einfangen von Bildern mit einem Video-Capture-Board (fortgesetzt)
E D
F
A C
B
